Un'analisi completa dello stato operativo della valvola di scarico della pressione

Valvole di sollievo a pressione(PRV) sono essenziali Dispositivi di sicurezza nei sistemi industriali. Rilasciano automaticamente l'eccesso Pressione per prevenire danni alle attrezzature, guasti del sistema o esplosioni pericolose. Capire come funzionano queste valvole e il loro stato operativo è cruciale Mantenere operazioni industriali sicure ed efficienti.

Questa analisi completa copre Tutto ciò che devi sapere sulle valvole di sollievo a pressione, dai principi di base alle tecniche di monitoraggio avanzate. Esploreremo diversi tipi di valvole, problemi comuni, strategie di manutenzione e standard del settore che li mantengono Dispositivi di sicurezza critici funzionano correttamente.

Cos'è una valvola di sicurezza a pressione?

Definizione di base e come funziona

Una valvola di sicurezza a pressione è come una sicurezza Guarda i sistemi pressurizzati. Pensalo come un pulsante di rilascio automatico che Si apre quando la pressione diventa troppo alta. Quando la pressione all'interno di un sistema raggiunge un Livello pericoloso, la valvola si apre per consentire a parte del fluido pressurizzato (gas o liquido) fuga. Una volta che la pressione scende a un livello di sicurezza, la valvola si chiude Ancora.

La valvola funziona attraverso un semplice ma meccanismo efficace. Un sistema di primavera o pilota monitora costantemente la pressione. Quando la pressione diventa abbastanza forte da superare la forza di primavera, la valvola si apre. Questo accade automaticamente senza alcun controllo umano, rendendolo un Ultima linea di difesa affidabile contro incidenti legati alla pressione.

Perché le valvole di sollievo a pressione sono così Importante

Incidenti industriali che coinvolgono la sovrapressione può essere catastrofico. Il famoso incidente nucleare di tre miglia dell'isola evidenziato Quanto sono critiche queste valvole per la sicurezza. Senza adeguato sollievo a pressione, L'attrezzatura può esplodere, causando:

• Gravi lesioni o morte ai lavoratori
• Enormi danni alla proprietà
• Contaminazione ambientale
• CORSO DI PRODUZIONE COSTANDO MILIONI DI DOLLARI

PRVS funge da barriera di sicurezza finale, Proteggere sia le persone che le attrezzature quando altri sistemi di controllo falliscono.

Parti principali di una valvola di scarico a pressione

Comprendere i componenti chiave aiuta Spiega come funzionano queste valvole:

Elementi valvole: Le principali parti in movimento incluso il disco (la parte che si apre e si chiude) e sigilla che impediscono la perdita quando chiuse.

Elementi di rilevamento: Questi rilevano cambiamenti di pressione. Possono essere diaframmi (per applicazioni a bassa pressione, ad alta precisione) o pistoni (per alta pressione, Uso pesante).

Elementi di forza di riferimento: Sorgenti solitamente regolabili che impostano il livello di pressione a cui La valvola si apre. Parti aggiuntive come ugelli e camere a pressione si tune la risposta della valvola.

Materiali: I materiali comuni includono ottone per uso generale e acciaio inossidabile (gradi 303, 304 o 316) per ambienti corrosivi. La scelta dipende dal tipo di fluido le maniglie delle valvole e le condizioni operative.

Valvole moderne come l'uso della serie J di Emerson progetti di soffietti equilibrati che riducono l'effetto della pressione a valle, facendo loro più accurati e affidabili.

Dove vengono utilizzate le valvole di sollievo a pressione

Applicazioni industriali

I PRV si trovano in molti settori:

Petrolio e gas: Protezione di condutture e attrezzature di lavorazione da pericolosi picchi di pressione.

Elaborazione chimica: Prevenire le esplosioni del reattore e proteggere da Runaway reazioni.

Sistemi di vapore: Salvaguardia delle caldaie e reti di distribuzione del vapore in potenza piante e impianti di produzione.

Trattamento delle acque: Mantenimento di pressioni sicure nella lavorazione e nella distribuzione dell'acqua sistemi.

Produzione farmaceutica: Protezione di contenitori sterili e apparecchiature di lavorazione.

Sistemi HVAC: Garantire un funzionamento sicuro dei sistemi di riscaldamento e raffreddamento negli edifici.

Situazioni di sovrapressione comuni

Diverse condizioni possono causare pericolose Accumulo di pressione:

• Malfunzionamenti dell'attrezzatura o guasti del sistema di controllo
• Prese bloccate o valvole chiuse a valle
• La temperatura aumenta che espandono i fluidi
• Reazioni chimiche che producono gas
• Fuggi di alimentazione che fermano i sistemi di raffreddamento
• Errore umano nelle procedure operative

Tipi di valvole di scarico della pressione

Valvole di sollievo a pressione rispetto al rilievo di sicurezza Valvole

Mentre entrambi i tipi proteggono da sovrapressione, funzionano diversamente:

Valvole di sollievo a pressione (PRV): Aperto gradualmente e vengono in genere utilizzati con liquidi. Iniziano Apertura a circa il 3-5% sopra la pressione impostata e chiudersi completamente quando la pressione scende del 2-4% al di sotto del set point.

Valvole di sicurezza di sicurezza (SRV): Apri rapidamente con un'azione "pop" e vengono utilizzati con i gas o vapore. Possono gestire aumenti di pressione del 10-20% al di sopra della pressione impostata.

Valvole di combinazione: È possibile gestire sia liquidi che gas, passando tra graduale e Azione pop a seconda del tipo fluido.

Tipi principali e le loro caratteristiche

Valvole a molla

Questi sono il tipo più comune, usando a Spring per tenere la valvola chiusa.

Vantaggi:

• Design semplice e affidabile
• Funziona nella maggior parte delle applicazioni
• Facile da mantenere

Svantaggi:

• Sensibile alla contropressione (pressione a valle della valvola)
• Può chiacchierare o vibrare in determinate condizioni

Meglio usato per: Caldaie a vapore, applicazioni di processo generale

Valvole a soffietti/pistone bilanciate

Queste valvole compensano la back pressione Effetti usando un soffietto o un sistema a pistoni.

Vantaggi:

• Non influenzato dal cambiamento di back pressione
• Controllo della pressione più accurato
• Meglio per applicazioni corrosive

Svantaggi:

• Design più complesso
• I soffietti possono logorarsi nel tempo
• Hai bisogno di sistemi di sfiato

Meglio usato per: Sistemi con back pressione variabile, servizi sporchi o corrosivi

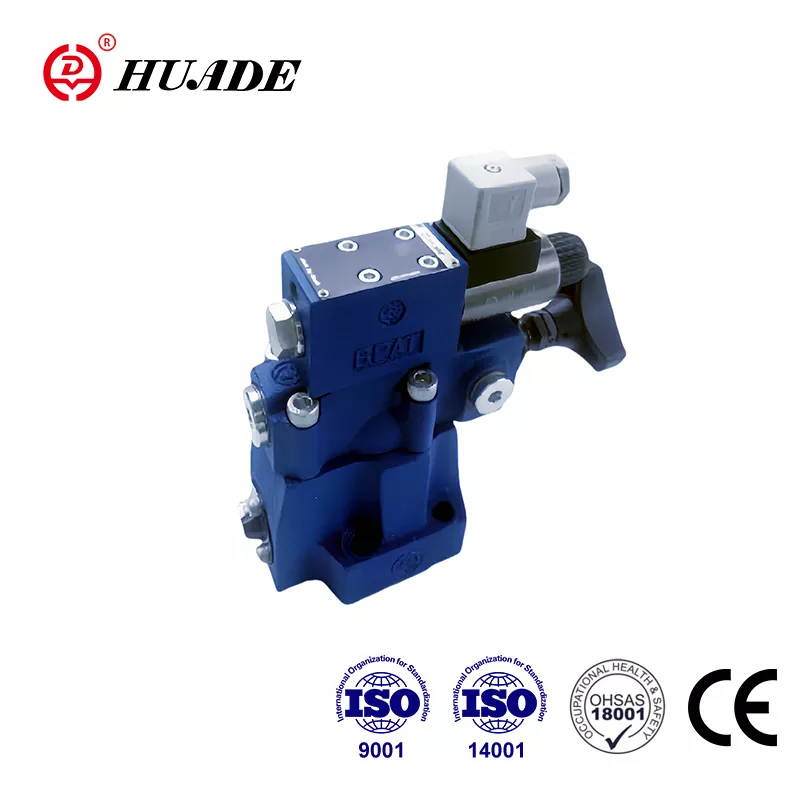

Valvole a base di pilota

Questi usano una piccola valvola pilota per controllare a valvola principale più grande.

Vantaggi:

• Molto accurato (può funzionare al 98% della pressione impostata)
• Non chiacchierare o vibrare
• Buono per applicazioni a flusso di grandi dimensioni

Svantaggi:

• Più complesso e costoso
• Sensibile alla contaminazione
• Richiedono una maggiore manutenzione

Meglio usato per: Sistemi di grande capacità, applicazioni ad alta pressione

Dischi di rottura

Questi sono dischi di metallo sottili che scoppiano quando La pressione diventa troppo alta.

Vantaggi:

• Costo molto basso
• Nessuna perdita prima dell'attivazione
• Può proteggere i PRV dalla corrosione

Svantaggi:

• Solo a uso singolo
• Crea frammenti di metallo quando scoppiano
• Richiedere l'arresto del sistema per sostituire

Meglio usato per: Rari eventi di sovrapressione, ambienti corrosivi

Valvole di sollievo in aumento

Queste valvole speciali si aprono all'interno millisecondi per proteggere da picchi di pressione improvvisi.

Vantaggi:

• Risposta estremamente veloce
• Eccellente per la protezione
• Caratteristiche di apertura precise

Svantaggi:

• Applicazione specializzata
• Costo più elevato

Meglio usato per: Protezione da rapide variazioni di pressione nelle condutture

Parametri operativi chiave

Impostare la pressione

Questa è la pressione alla quale la valvola inizia ad aprire. Deve essere calibrato con cura, di solito testato tre volte a Garantire l'accuratezza entro ± 3% o 0,1 bar. La normale pressione operativa dovrebbe essere Almeno il 20% al di sotto della pressione impostata (minimo 10%) per evitare perdite.

Pressione di soccorso e sovrapressione

La pressione di soccorso è uguale a pressione impostare Plus indennità di sovrapressione. Diverse applicazioni consentono una sovrapressione diversa Livelli:

• Applicazioni generali: 10%
• Applicazioni della caldaia: 3-5%
• Emergenza antincendio: fino al 20%

Gli standard ASME limitano la sovrapressione al 10% Pressione di lavoro massima consentita (MAWP) per la maggior parte delle navi, ovvero il 21% durante l'incendio emergenze.

Riposizionare la pressione e il soffiaggio

La pressione di riprogramma è quando la valvola completamente si chiude di nuovo. Il blowdown è la differenza tra pressione impostata e reimposizione Pressione, in genere 4-20%. Un margine del 3-5% impedisce gli chiacchiere.

Pressione di lavoro massima consentita (MAWP)

Questa è la pressione più alta che è protetta L'attrezzatura può gestire in sicurezza. La pressione del set di valvole non deve superare MAWP e La pressione di soccorso non deve superare la pressione accumulata massima ammissibile (Maap).

Problemi comuni e le loro cause

Comprendere le modalità di fallimento tipico aiuta Con risoluzione dei problemi e prevenzione:

Valve non si apre alla pressione impostata

Cause:

• Sorgenti rotte o indebolite
• Movimento della valvola di blocco della contaminazione
• Corrosione prevenzione del funzionamento
• Calibrazione errata

Conseguenze: Sovrapressione del sistema, potenziali danni o esplosione dell'attrezzatura

Sovrapressione del sistema (la valvola non riesce a Aprire)

Cause:

• Valvola bloccata a causa della contaminazione
• Selezione o dimensionamento della valvola sbagliata
• Grave danno alla corrosione

Conseguenze: Insufficienza catastrofica, incidenti di sicurezza (come il caso di tre miglia dell'isola)

Perdita di valvola

Cause:

• Valve non si chiude correttamente
• Dimensione della valvola errata per l'applicazione
• Superfici di tenuta usurata o danneggiata
• Stretica termica dalle variazioni di temperatura

Conseguenze: Perdita di energia, rilascio ambientale, inefficienza del sistema

Chiacchiere e vibrazioni

Cause:

• Eccessivo calo di pressione dell'ingresso (oltre il 3%)
• Alta contropressione
• Valvola di grandi dimensioni per l'applicazione

Conseguenze: Usura rapida dei componenti della valvola, danno al tubo, rumore

Attacco, indossa e corrosione

Cause:

• Fluidi contaminati
• Materiali incompatibili
• Condizioni operative dure

Conseguenze: Guasto della valvola, perdita imprevisto, compromesso del sistema di sicurezza

La maggior parte dei problemi deriva da problemi di sistema piuttosto che difetti delle valvole, sottolineando l'importanza della corretta selezione, installazione e manutenzione.

Miglioramento della manutenzione e affidabilità

Strategie di manutenzione

Manutenzione preventiva: Ispezione regolare, pulizia, lubrificazione e test. Ad alto rischio Le applicazioni possono richiedere una manutenzione annuale.

Importanti revisioni: Smontaggio completo, test non distruttivi, componente Sostituzione e test completi prima di tornare al servizio.

Tecniche diagnostiche

Ispezione di base: I controlli visivi e i test di perdite possono identificare evidenti problemi.

Test non distruttivi avanzati (NDT):

• Monitoraggio delle emissioni acustiche
• Test ad ultrasuoni
• Ispezione a particelle magnetiche
• Test del penetrante colorante
• Test radiografici
• Analisi delle vibrazioni

Queste tecniche avanzate possono rilevare Problemi presto, riducendo i costi e prevenzione di guasti.

Monitoraggio intelligente e predittivo Manutenzione

La tecnologia moderna offre sofisticata Sistemi di monitoraggio:

Monitoraggio acustico wireless: Sistemi come Rosemount 708 possono rilevare il funzionamento della valvola senza contatto fisico.

Trasmettitori di posizione: Dispositivi come la posizione della valvola di monitor Fisher 4400 continuamente.

Intelligenza artificiale: AI e Machine Learning Analying di monitoraggio dei dati per prevedere fallimenti prima che si verifichino.

Le aziende che utilizzano queste tecnologie report Riduzione fino al 50% degli arresti non pianificati. Storie di successo da Shell, Generale I motori e Frito-Lay mostrano risparmi di milioni di dollari attraverso predittivi programmi di manutenzione.

Ispezione basata sul rischio (RBI) e Manutenzione centrata sull'affidabilità (RCM)

RBI: Quantifica la probabilità di fallimento e conseguenze, consentendo la manutenzione Risorse per concentrarsi sull'attrezzatura a rischio più alto.

RCM: Prende un Approccio incentrato sulla funzione, determinando le attività di manutenzione più efficaci per ogni componente.

Questi approcci lavorano insieme per ottimizzare pianifica la manutenzione e migliora l'affidabilità complessiva del sistema.

Standard e regolamenti del settore

Il rispetto degli standard del settore è Essenziale per la sicurezza e il funzionamento legale:

Codice di caldaia e recipiente di pressione ASME

• Sezione I (caldaie)ESezione VIII (vasi a pressione): Limitare la sovrapressione al 10-21% di MAWP a seconda delle condizioni
• Richiedono una protezione indipendente per la pressione per ogni nave

Standard API

• API 520: Calcoli di dimensionamento e Requisiti di flusso
• API 521: Linee guida per l'installazione e progettazione del sistema
• API 526: Approvvigionamento della valvola Specifiche
• API 527: Tenuta del sedile Requisiti

Serie ISO 4126

Standard internazionali che coprono la sicurezza Requisiti delle valvole, comprese le valvole a pilotaggio e i dischi di rottura.

Direttiva sull'attrezzatura a pressione (PED) 2014/68/UE

Regolamenti europei che richiedono marcatura CE e valutazione di conformità per le attrezzature a pressione.

Requisiti OSHA

Regolamenti sulla sicurezza sul posto di lavoro statunitensi che vietano Isolamento della valvola e che richiedono sistemi di allevamento di pressione indipendenti.

Tendenze tecnologiche e futuro Sviluppi

Integrazione digitale

I PRV moderni incorporano sempre più Sistemi di monitoraggio e controllo digitale. Le valvole intelligenti possono comunicare le loro stato, prevedere le esigenze di manutenzione e ottimizzare automaticamente le prestazioni.

Materiali avanzati

Nuovi materiali resistono meglio alla corrosione e durano più a lungo in ambienti difficili. Questi materiali riducono la manutenzione requisiti e migliorare l'affidabilità.

Simulazione e modellazione

Le simulazioni del computer aiutano gli ingegneri a progettare migliori sistemi di valvole e prevedere le prestazioni in varie condizioni. Questo Riduce la necessità di costosi test fisici.

Considerazioni ambientali

Le valvole più recenti minimizzano le emissioni e Impatto ambientale mantenendo le prestazioni di sicurezza. Questo è particolarmente Importante nelle applicazioni di lavorazione chimica e raffinazione dell'olio.

Conclusione e raccomandazioni

Risultati chiave

Stato operativo della valvola di sicurezza coinvolge sia i parametri allo stato stazionario (come la pressione del set e la capacità di flusso) e Caratteristiche di risposta transitoria (come il tempo di apertura e la protezione da sovratensione). L'affidabilità dipende dalla adeguata conformità degli standard, manutenzione regolare e Sempre più sistemi di monitoraggio intelligenti.

Importanti scoperte dalle ricerche recenti:

• Le valvole di sollievo superano significativamente convenzionali valvole per rapidi cambiamenti di pressione
• La combinazione con i dischi di rottura impedisce la perdita mentre lo consente Test online
• La maggior parte dei guasti alla valvola deriva da problemi di sistema piuttosto che da difetti della valvola
• La manutenzione predittiva che utilizza l'intelligenza artificiale può ridurre drasticamente i costi e migliorare la sicurezza

Raccomandazioni di azione

Per progettazione e selezione:

• Usa i calcoli API 520 per il dimensionamento adeguato
• Considera le simulazioni di pressione transitoria per la critica applicazioni
• Specifiche del produttore di riferimento da fornitori comprovati Come Emerson e Crosby
• Includi la protezione da sovratensione per i sistemi soggetti a battaglieri

Per il funzionamento e la manutenzione:

• Mantenere il margine di pressione di almeno il 20% al di sotto della pressione impostata
• Implementare il monitoraggio avanzato utilizzando i sistemi NDT e AI
• Utilizzare gli approcci RBI e RCM per ottimizzare i programmi di manutenzione
• Train operatori su opportune funzionamento della valvola corretta e di emergenza procedure

Per la conformità normativa:

• Garantire i rigorosi processi di revisione e approvazione della documentazione
• Condurre valutazioni di analisi del pericolo di processo regolari (PHA)
• Rimani aggiornato con standard e regolamenti in evoluzione
• Mantenere i record di certificazione e test adeguati

Per supporto aziendale:

• Utilizza strumenti di selezione online e calcolatori
• Accedi a fogli dati del produttore e risorse tecniche
• Prendi in considerazione il costo totale della proprietà, non solo l'acquisto iniziale prezzo
• Costruisci relazioni con fornitori di servizi qualificati

Seguendo queste raccomandazioni e Mantenimento di un approccio globale alla gestione delle valvole di sollievo a pressione, Le organizzazioni possono garantire operazioni sicure, affidabili ed economiche soddisfare tutti i requisiti normativi.

Il futuro della valvola di sollievo a pressione La tecnologia sembra promettente, con monitoraggio intelligente, manutenzione predittiva e Materiali avanzati continuano a migliorare la sicurezza e l'affidabilità. Restare Informati su questi sviluppi e l'implementazione delle migliori pratiche saranno essenziale per mantenere un vantaggio competitivo garantendo al contempo il massimo livelli di sicurezza.
