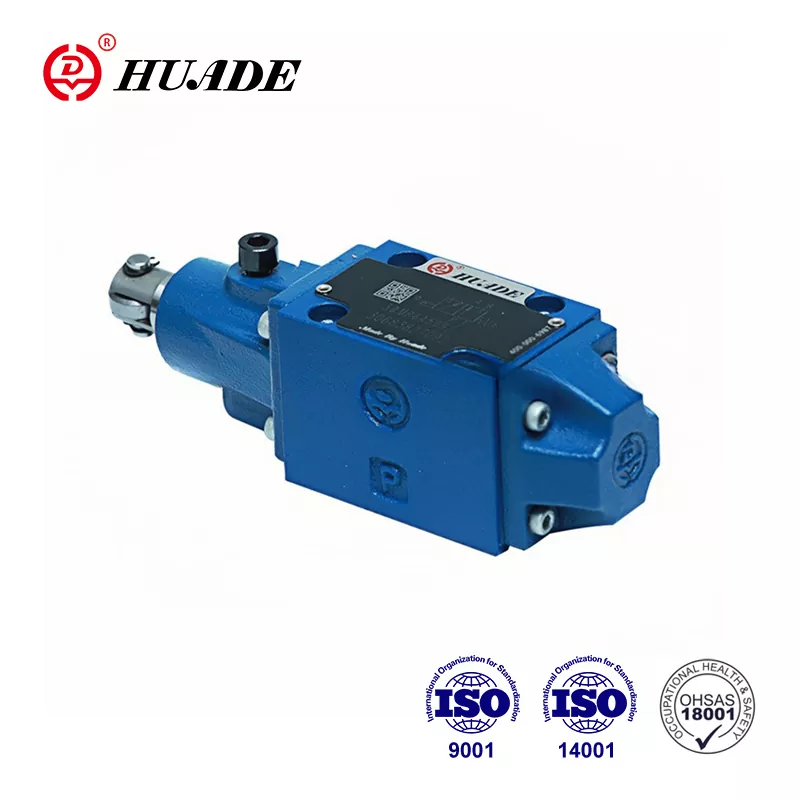

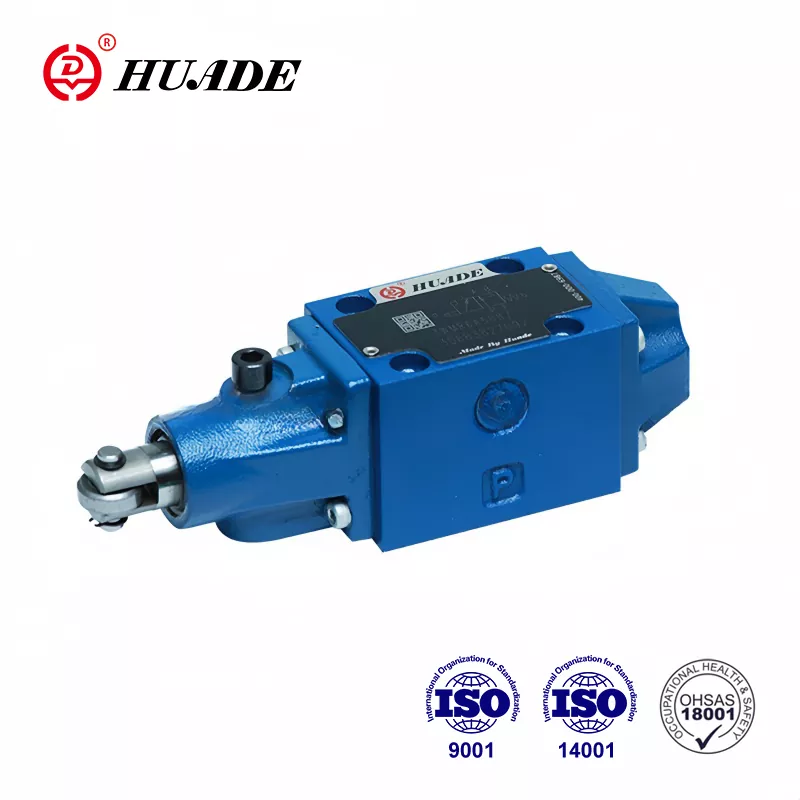

Valvola di controllo direzionale WMR

• Caratteristiche del prodotto: funzionamento a rulli diretti, progettazione compatibile con Rexroth, 19 funzioni di bobina standard
• Specifiche: dimensione 6/10, fino a 31,5 MPa, flusso fino a 60/120 L/min
• Applicazioni: macchinari di costruzione, metallurgia, macchine utensili, costruzione navale, aerospaceretryclaude può commettere errori. Si prega di ricontrollare le risposte. Sonetto 4

Invia richiesta PDF Scarica

Descrizione del prodotto

Huade è un'impresa statale ben nota cinese specializzata nel sistema idraulico. Huade ha avuto due esperienze di cooperazione a lungo termine con Rexroth dal 1979. Huade® WMR Valve è un'alternativa economica alla stessa serie di Rexroth. Questa valvola direzionale gode di un servizio di manutenzione gratuito entro il periodo di garanzia di un anno. Huade mette molto stress sulla qualità. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole idrauliche Huade® sono ampiamente utilizzate in macchinari ingegneristici e di costruzione, metallurgia, macchine utensili, protezione ambientale, costruzione navale, aerospaziale, transito ferroviario, petrolio e petrolemica, industria militare e altri campi. È un marchio affidabile in Cina.

Parametro del prodotto della valvola di controllo direzionale WMR

Misurare		6		10
Massimo Pressione di lavoro	Port A. B. P (㎫)	a 31.5
	porta t (㎫)	a 6		a 16
Nei simboli A e B, la porta T deve essere utilizzata come collegamento di scarico Se la pressione operativa è al di sopra della pressione consentita nella porta t
Flusso massimo (L/min)		fino a 60		fino a 120
Sezione trasversale di flusso (Posizione di controllo 0		Per il simbolo Q, 6% della sezione trasversale nominale
		Per il simbolo W, il 3% della sezione trasversale nominale
Fluido a pressione		Oli minerali (per sigillo NBR) o estere fosfato (per sigillo FPM)
Intervallo di temperatura del fluido di pressione （℃）		-30 ～+80
Intervallo di viscosità (mm2/s)		Da 2.8 a 500
Peso (kg)		circa 1,4 Da 100 a 121		circa 3.3
Forza operativa alla leva a rulli		a zero pressione del serbatoio	Da 100 a 121	Valvola a due posizioni	Da 70 a 140
(N)		a una pressione	184 a 205	Valvola a tre posizioni	Da 70 a 175

Caratteristica del prodotto della valvola di controllo direzionale WMR

Caratteristiche:

▶ Valvola di bobina direzionale direzionale diretta con funzionamento a rullo regolabile

▶ Il gruppo della leva a rulli può essere graduale a 90 °

▶ Le forze radiali assorbono in modo affidabile (fino a 30 °)

▶ 19 tipi Funzione di bobina standard

Funzioni, sezione e simboli della valvola di controllo direzionale WMR

Le valvole direzionali tipi WMR sono valvole direzionali a rullo.

Fondamentalmente sono costituiti dall'alloggiamento (1), dalla leva del rullo (2), dalla bobina di controllo (3) e dal ritorno

Primavera (4).

È richiesto un acceleratore plug-in se può verificarsi un flusso maggiore del valore consentito mentre la bobina della valvola si trova da una posizione all'altra. L'orifizio plug-in è montato nella porta P della valvola direzionale.

Vista in cambio di WMR 6

Acceleratore a cartuccia
