Le valvole del tipo 4WRKE sono valvole direzionali proporzionali a 2 stadi. Controllano la direzione e la dimensione del flusso. Lo stadio principale è controllato in posizione in modo che la posizione del cassetto di controllo sia indipendente dalle forze del flusso anche in caso di flussi maggiori. Dopo l'introduzione della tecnologia e della ricerca e sviluppo indipendenti, i prodotti con valvole proporzionali a marchio Huade offrono prestazioni stabili e alta qualità.
| Idraulico | |||||
| Misurare | 10 | 16 | 25 | 32 | |
| Pressione di esercizio | Valvola di controllo pilota (MPa) Alimentazione olio pilota | 2,5~31,5 | |||
| Valvola principale, porte P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Pressione di ritorno (MPa) | Scarico olio pilota, esterno | 31.5 | 25 | 25 | 25 |
| Scarico dell'olio pilota, interno | ＜1 | ||||
| Porto Y | ＜1 | ||||
| Portata nominale q ± 10 % a △p = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Portata della valvola principale (massima consentita) (l/min) | 170 | 460 | 870 | 1600 | |
| Flusso dell'olio di pilotaggio all'attacco X o Y con una forma a gradini del segnale di ingresso da 0 a 100% (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| Isteresi (%) | ≤1 | ||||
| Sensibilità della risposta (%) | ≤0,5 | ||||
| Precisione di filtraggio (μm) | ≤20 | ||||
| Fluido in pressione | Olio minerale Estere fosforico | ||||
| Viscosità media (mm2/s) | 20~380 | ||||
| Intervallo di temperatura del fluido in pressione (℃) | -20~70 | ||||
| Peso (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Dati elettrici | |
| Protezione valvola secondo DIN 40 050 | IP65 |
| Tipo di tensione | DC |
| Tipo di segnale | Analogico |
| Potenza massima (W) | 72 (media = 24 W) |
| Collegamento elettrico | Con connettore maschio secondo E DIN 43 563-AM6 |
| Connettore a innesto secondo E DIN 43 563-BF6-3 | |
| Elettronica di controllo | Integrato nella valvola |
Features:
▶Valvola direzionale proporzionale a 2 stadi pilotata con feedback elettrico della posizione del distributore a cassetto principale ed elettronica integrata (OBE);
▶Controllo della direzione e delle dimensioni del flusso
▶Funzionamento tramite solenoidi proporzionali
▶Montaggio su piastra: schema delle connessioni secondo IS0 4401
▶Custodia di controllo principale con centraggio a molla
▶Feedback elettrico della posizione
▶Valvola di controllo pilota: valvola direzionale proporzionale monostadio
▶Stadio principale con controllo della posizione
Applicazione:
La valvola direzionale proporzionale 4WRKE-3X viene utilizzata per controllare la direzione e il flusso.
Le valvole sono costituite principalmente dalla valvola pilota (1), dall'alloggiamento (8), dal distributore a cassetto principale (7), dai coperchi (5 e 6), dalla molla di centraggio (4), dal trasduttore di posizione induttivo (9) e la valvola riduttrice di pressione (3). Se non c'è alcun segnale in ingresso, il distributore a cassetto principale (7) verrà mantenuto in posizione centrale dalla molla di centraggio (4). Sia il cambiamento di posizione del distributore a cassetto principale (7) che il cambiamento del valore nominale sulla somma della giunzione dell'amplificatore creano una tensione differenziale. Durante il confronto tra valore nominale e valore reale l'elettronica determina una possibile deviazione della regolazione e alimenta il magnete proporzionale della valvola pilota (1). La corrente induce una forza nel solenoide che aziona il cursore di comando tramite uno stantuffo in fila. Il flusso rilasciato attraverso le sezioni trasversali di controllo provoca una regolazione del distributore a cassetto principale. Il distributore a cassetto principale (7) con il nucleo del valore potenziale induttivo corrisponde al valore nominale. In uno stato controllato il cursore di controllo principale (7) è bilanciato e mantenuto in questa posizione il trasduttore (9) ad esso collegato viene spostato fino alla posizione di controllo. La corsa del cursore e l'apertura di controllo cambiano proporzionalmente al valore nominale. L'elettronica di controllo è integrata nella valvola. Regolando la valvola e l'elettronica, la deviazione nella produzione in serie dei dispositivi viene mantenuta bassa. Le tubazioni del serbatoio non devono funzionare a vuoto; in caso di condizione di installazione corrispondente (pressione di controbilanciamento circa 0,2 MPa) deve essere installata una valvola di precarico.
Simbolo della valvola direzionale proporzionale 4WRKE-3X

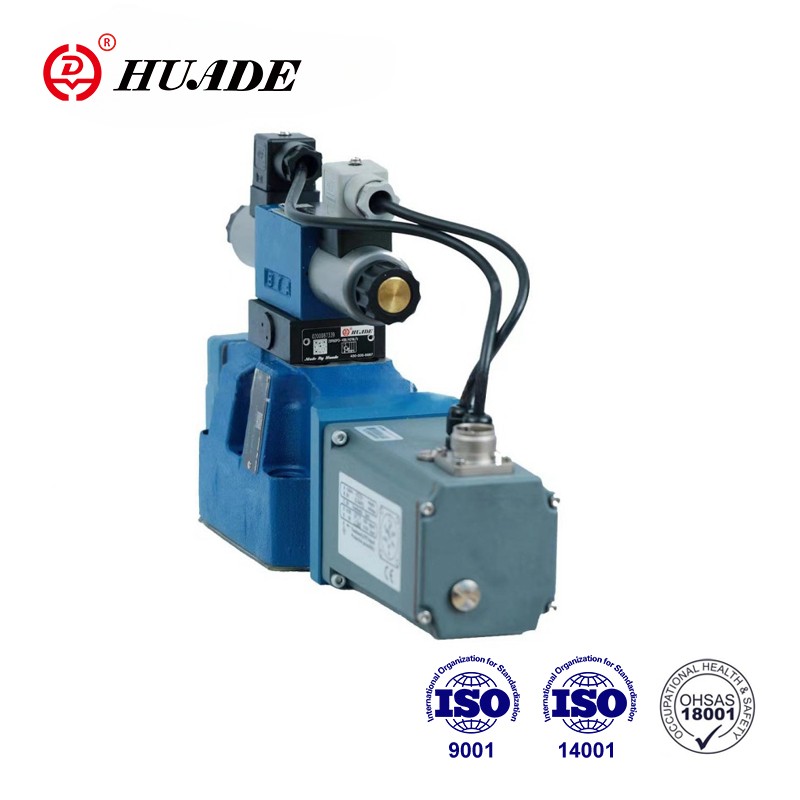

Pacchetto di Valvola direzionale proporzionale 4WRKE-3X
