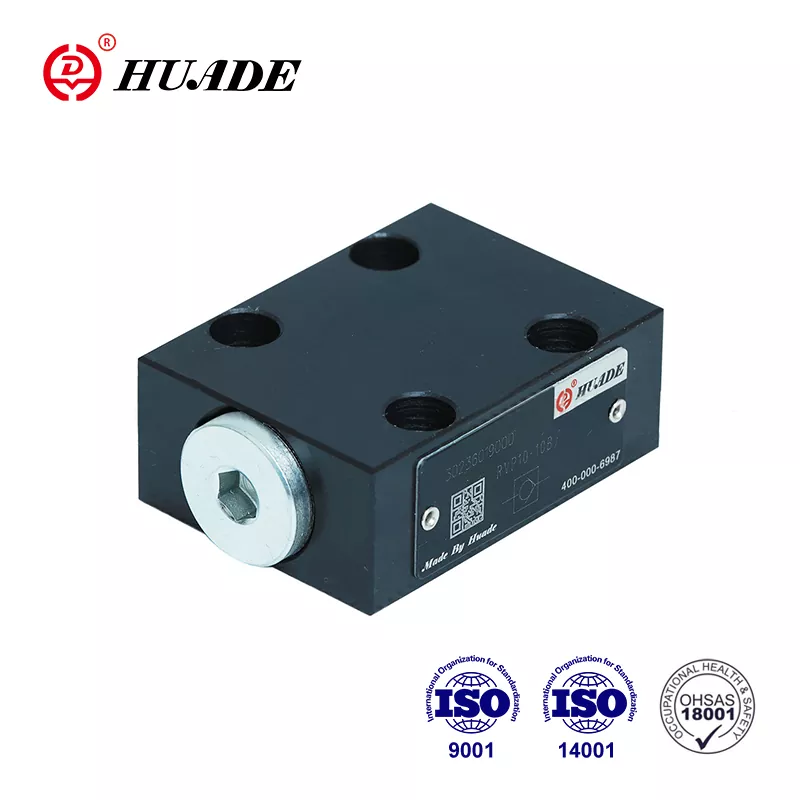

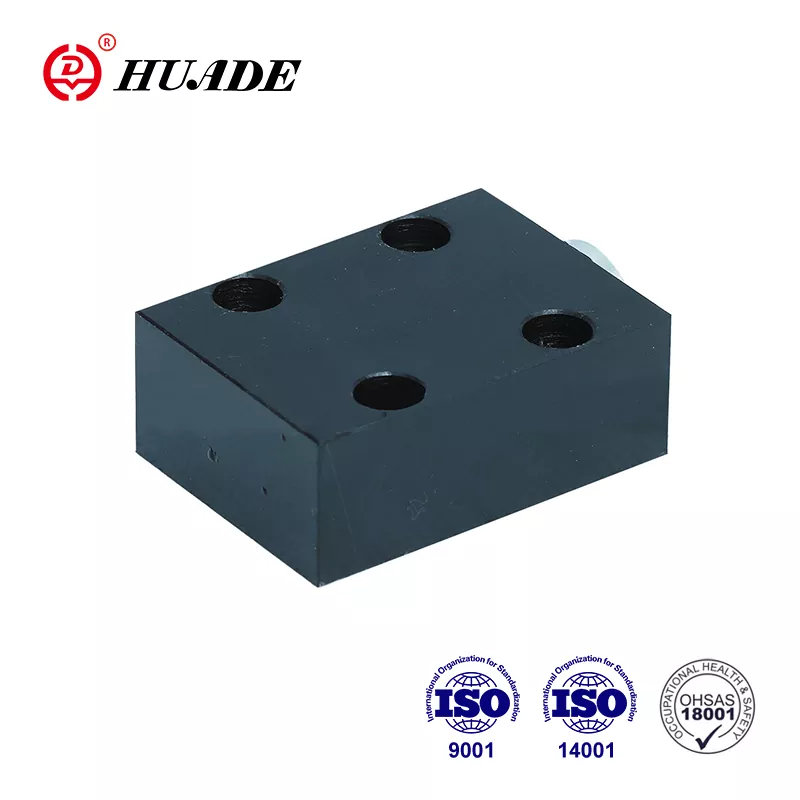

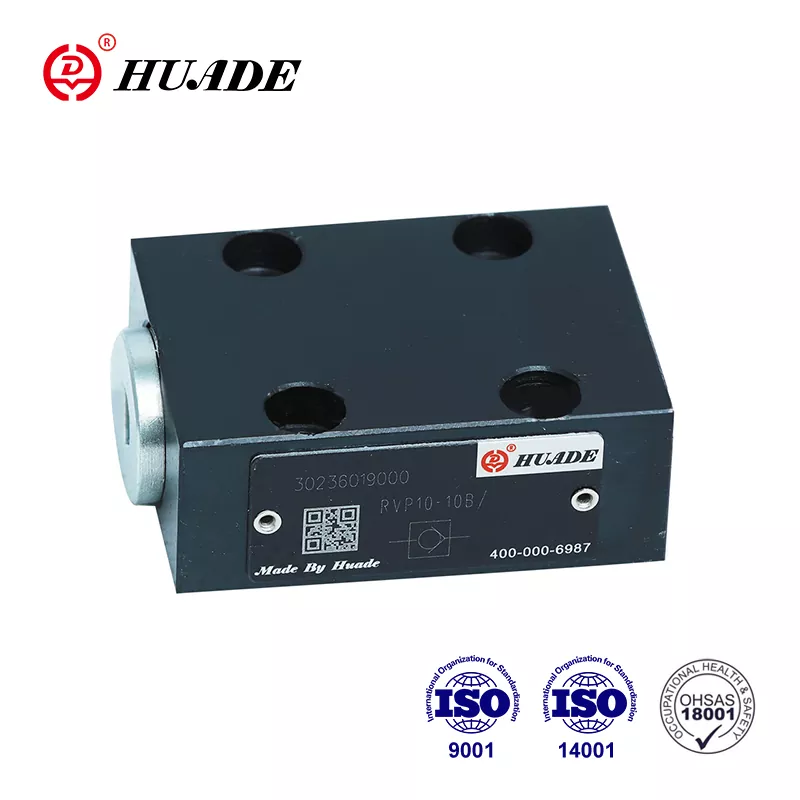

Valvola di ritegno RVP 30

Huade ha collaborato con Rexroth per più di 7 anni a partire dal 1979. La valvola di ritegno Huade® RVP 30 è un'alternativa conveniente ai prodotti Rexroth della stessa serie. È realizzato in acciaio resistente.  Huade ha un buon sistema di ispezione per garantire un'alta qualità. Tutti i prodotti vengono sottoposti a severi test prima di lasciare la fabbrica e sono confezionati in cartone standard con imballaggio impermeabile. Entro il periodo di garanzia di un anno, la riparazione è gratuita. La fabbrica ha superato ISO9001, ISO14001 e ISO45001. Le valvole di ritegno Huade® possono essere utilizzate nell'industria militare in Cina grazie alle sue prestazioni stabili e affidabili. È un marchio nazionale molto noto in Cina.

Parametro del prodotto della valvola di ritegno RVP 30

Caratteristiche del prodotto e applicazione della valvola di ritegno RVP 30

Caratteristiche:

▶ Collegamento alla piastra

▶ Chiusura senza perdite in una direzione

Applicazione:

La valvola di ritegno RVP 30 viene utilizzata principalmente all'uscita della pompa come valvola di contropressione e valvola di bypass.

Dettagli di produzione della valvola di ritegno RVP 30

La valvola di ritegno tipo RVP 30 ha il compito di chiudere preferibilmente un flusso senza perdite in una direzione e di consentire il flusso libero nella direzione opposta. Comprende fondamentalmente l'alloggiamento (1), l'otturatore (2), la molla di compressione (3) e la sede della molla (4). La corsa dell'otturatore (2), che è guidato sul suo diametro esterno, è limitata da un fermo meccanico. La molla di compressione incorporata (3) supporta il movimento di chiusura. Inoltre la molla di compressione (3) mantiene l'otturatore (2) in posizione chiusa anche quando non c'è flusso attraverso la valvola.

Simbolo

Diagramma della struttura

①Alloggiamento  ②Funzione a fungo  ③Molla  ④Sedile a molla

Avviso relativo alla valvola di ritegno RVP 30

1. Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.

2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.

3. I prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.

4. Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.

5. La rugosità della superficie collegata alla valvola deve essere pari a 0,8.

6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
