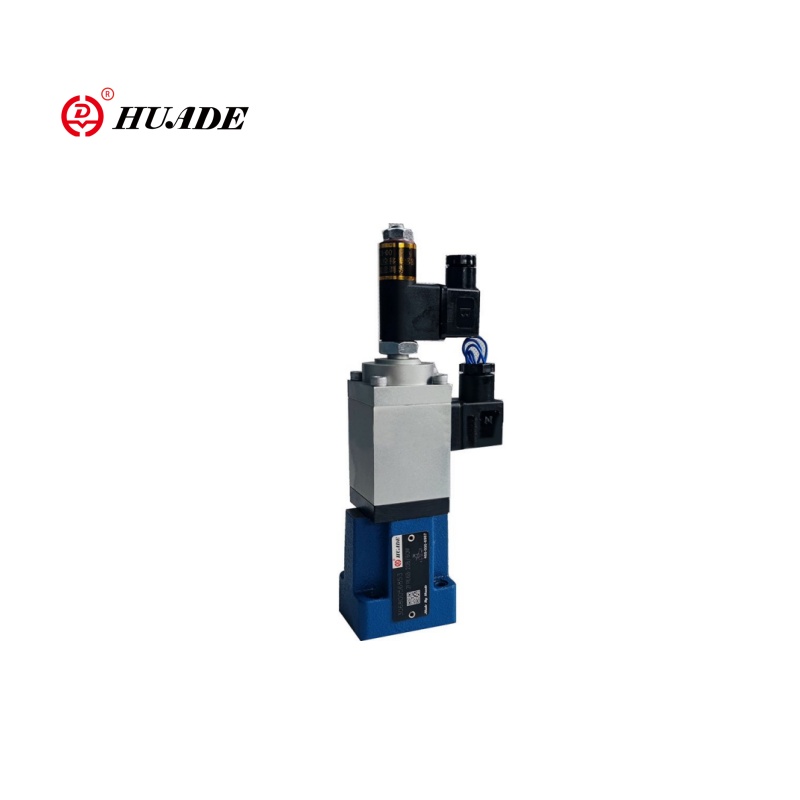

Valvola di controllo del flusso proporzionale 2fre6

Valvola di controllo del flusso proporzionale 2fre6 controlla la portata in modo coerente attraverso il segnale 0 ~ 10V / 4 ~ 20MA per ottenere una regolazione precisa della velocità. 2fre6 La valvola proporzionale ha una funzione di compensazione della pressione, che può garantire che la portata non sia influenzata dalle fluttuazioni della pressione di carico e mantenga una portata stabile. Questa valvola 2fre6 è adatta per sistemi idraulici con spazio limitato e per i requisiti di regolazione del flusso dinamico.

Parametro del prodotto della valvola di controllo del flusso proporzionale 2fre6

Idraulico
Isteresi	＜ ± 1%Qmax
Ripetibilità	＜ 1%Qmax
Grado di contaminazione (μm)	≤20
Fluido a pressione	Olio minerale (per sigillo NBR), estere fosfato (per sigillo FPM)
Gamma di viscosità (mm2/S)	Da 2.8 a 380
Intervallo di temperatura del fluido di pressione (℃）	-20 ~+70
Installazione	opzionale
Elettrico
Tipo di tensione	DC
Resistenza alla bobina del solenoide (ω)	Valore a freddo a 20 ℃ 5,4, valore caldo massimo 8.2
Max. Potenza (VA)	50
Induttività (MH)	6 a 8
Frequenza dell'oscillatore (KHz)	2.5

Funzionalità del prodotto e applicazione della valvola di controllo del flusso proporzionale 2fre6

Caratteristiche:

▶ Valvola con un compensatore di pressione per il controllo compensato a pressione di un flusso

▶ Attuazione tramite un solenoide proporzionale

▶ Con feedback di posizione elettrica dell'orifizio di controllo

▶ La bobina del trasduttore di posizione può essere spostata assialmente rendendo facile la regolazione del punto zero dell'orifizio di controllo, senza dover toccare l'elettronica (elettrica-idraulica)

▶ Il controllo del flusso è possibile in entrambe le direzioni utilizzando una piastra sandwich raddrizzatore

Applicazione:

La valvola di controllo del flusso proporzionale a due vie 2fre6 è ampiamente utilizzata in automazione industriale e macchine utensili, scavatori/caricatori e altri macchinari ingegneristici, metallurgia e attrezzature pesanti, attrezzature e laboratori di test, ecc.

 Funzione e sezione della valvola di controllo del flusso proporzionale 2fre6

Le valvole di controllo del flusso proporzionale di tipo 2fre hanno una funzione a 2 vie. Possono, da un valore di comando elettrico applicato, regolare il flusso che è compensato di pressione e temperatura.

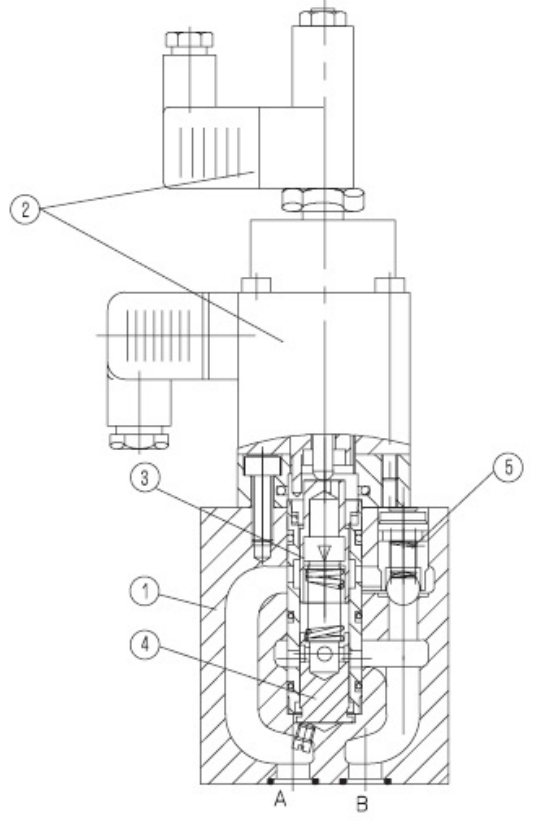

Fondamentalmente comprendono l'alloggiamento (1), il solenoide proporzionale con trasduttore di posizione induttivo (2), la misurazione dell'orifizio (3), il compensazione della pressione (4) e la valvola di ritegno opzionale (5).

Valvola di controllo del flusso proporzionale 2fre 6 b

L'impostazione del flusso viene determinata (da 0 a 100 %) sul potenziometro del valore del comando. Il valore del comando applicato si regola, tramite l'amplificatore e il solenoide proporzionale, l'orifizio di misurazione (3). La posizione dell'orifizio di misurazione (3) è ottenuta dal trasduttore di posizione induttivo. Eventuali deviazioni dal valore del comando sono compensate dal controllo di feedback.

Il compensatore di pressione (4) detiene la caduta di pressione all'orifizio di misurazione (3) a un valore costante. Il flusso viene, quindi carico compensato.

La piccola deriva della temperatura si ottiene a causa della progettazione dell'orifizio di misurazione.

Con un valore di comando 0 % l'orifizio di misurazione è chiuso.

Nel caso di una perdita di potenza o di una rottura del cavo nel trasduttore di posizione, si chiude l'orifizio di misurazione.

Da un valore di comando 0 % è possibile un inizio libero di salto. Tramite due rampe all'interno dell'amplificatore elettrico, è possibile ritardare l'apertura e la chiusura della misurazione B

Orifizio.

Tramite la valvola di ritegno (5) è possibile un flusso libero da B ad A.

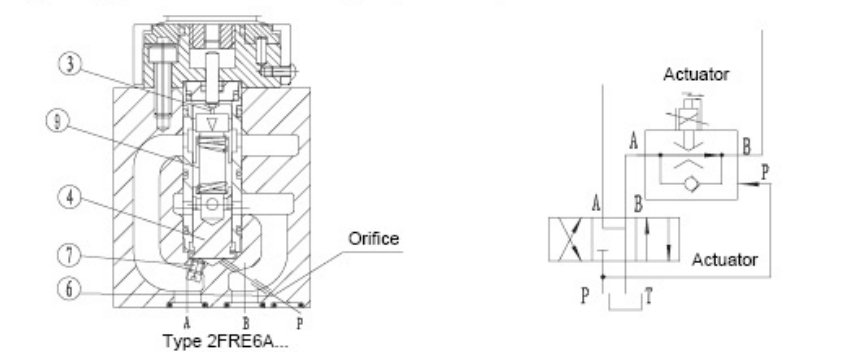

Valvola di controllo del flusso proporzionale Tipo 2FRE 6 A:

La funzione di questa valvola è in linea di principio uguale alla valvola di tipo 2fre 6 B:

Per sopprimere il salto di avvio quando l'orifizio di misura (3) (valore del comando> 0%) è aperto, è previsto che il compensatore di pressione (4) sia tenuto chiuso tramite la porta P (6). La connessione interna (7) tra la porta A e il compensatore di pressione (4) è collegata. Tramite la porta esterna P (6) la pressione nella porta P, prima che la valvola direzionale (8) agisca sul compensatore di pressione (4) e la tiene contro la forza di molla (9) in posizione chiusa. Se la valvola direzionale (8) è passata da P a B, il compensatore di pressione (4) si sposta dalla posizione chiusa

nella posizione di regolamentazione e il salto di avvio è quindi evitato.

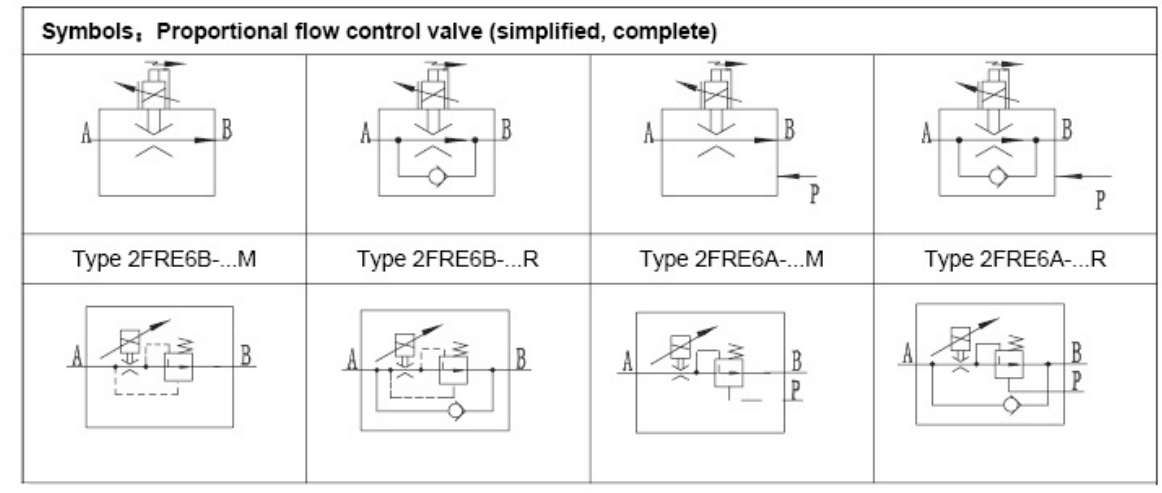

Simboli della valvola di controllo del flusso proporzionale 2fre6
