Come si regola una valvola di controllo del flusso idraulico?

Valvole di controllo del flusso idraulicosono componenti essenziali nei sistemi idraulici, responsabili della regolazione della portata del fluido idraulico per controllare la velocità e i tempi degli attuatori. Sia che tu stia lavorando con macchinari industriali, attrezzature da costruzione o sistemi di produzione, capire come regolare correttamente queste valvole è cruciale per prestazioni ottimali del sistema, efficienza energetica e longevità delle apparecchiature.

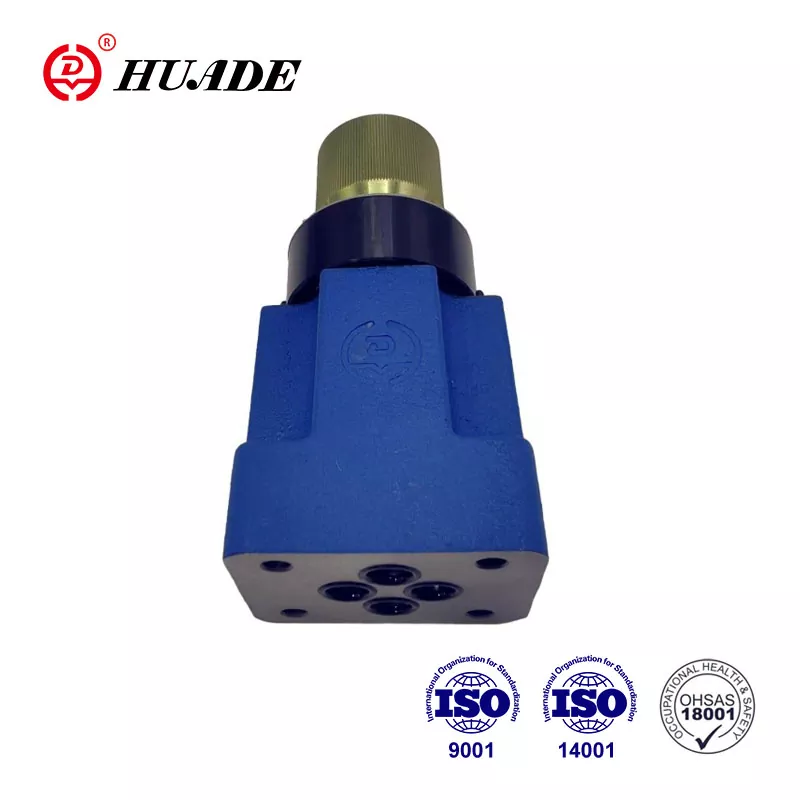

Valvole di controllo del flusso idraulico

Prima di immergersi nelle procedure di regolazione, è importante capire cosa fanno le valvole di controllo del flusso idraulico e come funzionano. Queste valvole regolano il volume del fluido idraulico che scorre attraverso un sistema creando una restrizione variabile nel percorso di flusso. Lo scopo principale è controllare la velocità degli attuatori idraulici, come cilindri e motori, indipendentemente dalle variazioni di carico o dalle variazioni di pressione nel sistema.

Le valvole di controllo del flusso sono disponibili in diversi tipi, tra cui valvole di ago, valvole dell'acceleratore e valvole di controllo del flusso compensate dalla pressione. Ogni tipo ha le sue applicazioni specifiche e metodi di aggiustamento, ma i principi fondamentali rimangono coerenti in tutte le varianti.

Sicurezza Prima: preparazioni pre-aggiustamento

La sicurezza dovrebbe sempre essere la massima priorità quando si lavora con i sistemi idraulici. Prima di tentare eventuali regolazioni, assicurarsi che il sistema sia adeguatamente depressurizzato e bloccato in base alle procedure di sicurezza della struttura. I sistemi idraulici funzionano con pressioni estremamente elevate che possono causare lesioni gravi o morte se non vengono prese precauzioni adeguate.

Raccogliere gli strumenti necessari, tra cui chiavi appropriate, manometri, misuratori di flusso e attrezzature di sicurezza. Avere la documentazione tecnica del sistema prontamente disponibile, tra cui schemi idraulici, specifiche delle valvole e procedure di regolazione del produttore. Comprendere i parametri operativi del sistema, tra cui la massima pressione, le portate e gli intervalli di temperatura, è essenziale per regolazioni sicure ed efficaci.

Processo di regolazione passo-passo

Valutazione iniziale del sistema

Inizia ispezionando completamente il sistema idraulico e identificando la valvola di controllo del flusso specifica che richiede una regolazione. Verificare la presenza di eventuali segni visibili di danno, perdite o contaminazione che potrebbero influire sulle prestazioni della valvola. Il fluido idraulico contaminato può causare un comportamento irregolare della valvola e deve essere affrontato prima di apportare regolazioni.

Rivedi le prestazioni attuali del sistema e documenta tutti i problemi che stai cercando di risolvere. I problemi comuni includono gli attuatori che si muovono troppo rapidamente o lentamente, movimento a scatti o tempi di ciclo incoerenti. Comprendere questi sintomi aiuterà a guidare la tua strategia di aggiustamento.

Misurare le porta di flusso di corrente

Prima di effettuare eventuali aggiustamenti, stabilire misurazioni di base delle portate di corrente attraverso la valvola. Ciò può essere realizzato utilizzando un misuratore di flusso installato nella linea idraulica o misurando le velocità dell'attuatore e calcolando il flusso in base allo spostamento del cilindro o alle specifiche del motore.

Documenta attentamente queste misurazioni, poiché fungeranno da punti di riferimento durante il processo di regolazione. Se possibile, misurare le portate in varie condizioni di carico per comprendere come funziona la valvola in diversi scenari operativi.

Effettuare aggiustamenti primari

La maggior parte delle valvole di controllo del flusso idraulico dispone di una vite di regolazione o una manopola che varia la restrizione della valvola. Il meccanismo di regolazione funziona in genere modificando la posizione di un ago, una bobina o altro elemento di rilievo del flusso all'interno del corpo della valvola.

Inizia con piccole regolazioni, in genere non più di un quarto di giro alla volta. La rotazione in senso orario riduce generalmente il flusso (aumenta la restrizione), mentre la rotazione in senso antiorario aumenta il flusso (diminuisce la restrizione). Tuttavia, consultare sempre la documentazione del produttore della valvola per confermare la direzione di regolazione per la valvola specifica.

Dopo ogni regolazione, utilizzare il sistema attraverso diversi cicli completi per consentire al fluido idraulico di raggiungere la temperatura di funzionamento e per la regolazione di avere piena effetto. Misurare la portata o la velocità dell'attuatore dopo ogni regolazione per quantificare la variazione.

Perfezionamento e ottimizzazione

Dopo aver raggiunto le portate vicino ai valori target, inizia a mettere a punto la regolazione. Questo processo richiede pazienza e precisione, poiché piccoli aggiustamenti possono avere effetti significativi sulle prestazioni del sistema. Apportare modifiche incrementali e testare accuratamente il sistema dopo ogni regolazione.

Presta attenzione alla stabilità e alla coerenza del sistema. Una valvola di controllo del flusso adeguatamente regolata dovrebbe fornire un movimento dell'attuatore liscio e prevedibile senza caccia o oscillazione. Se si nota un comportamento irregolare, verificare l'aria nel sistema, il fluido contaminato o i componenti della valvola usurati.

Tecniche di regolazione avanzate

Compensazione della temperatura

La viscosità del fluido idraulico cambia con la temperatura, che può influire sulle portate attraverso la valvola. Alcune valvole di controllo del flusso avanzate includono caratteristiche di compensazione della temperatura, ma possono ancora essere necessarie regolazioni manuali per tenere conto delle variazioni di temperatura estreme nell'ambiente operativo.

Monitorare le prestazioni del sistema durante l'intera gamma di temperature operative previste e apportare le regolazioni stagionali se necessario. Conservare i registri dettagliati di questi aggiustamenti per stabilire modelli e ottimizzare i piani di manutenzione futuri.

Regolamenti di compensazione della pressione

Le valvole di controllo del flusso compensate dalla pressione mantengono portate coerenti nonostante le variazioni di pressione nel sistema. Queste valvole hanno in genere funzionalità di regolazione del flusso e della pressione. La regolazione della compensazione della pressione imposta la pressione differenziale attraverso l'orifizio di controllo del flusso, mentre la regolazione del flusso controlla la portata effettiva.

Quando si regolano le valvole compensate dalla pressione, impostare innanzitutto la compensazione della pressione sul livello appropriato in base all'intervallo di pressione operativa del sistema. Quindi regolare il controllo del flusso per ottenere la portata desiderata. Questo processo in due fasi garantisce prestazioni ottimali della valvola in condizioni di carico variabili.

Considerazioni sul sistema di rilevamento del carico

Nei sistemi idraulici di rilevamento del carico, le regolazioni della valvola di controllo del flusso devono considerare l'interazione tra la valvola e la pompa di rilevamento del carico del sistema. Questi sistemi regolano automaticamente l'uscita della pompa in base alla domanda di sistema, che può influire sul comportamento della valvola di controllo del flusso.

Quando si regolano le valvole nei sistemi di rilevamento del carico, assicurarsi che le impostazioni di pressione e flusso della pompa siano configurate correttamente prima di effettuare le regolazioni della valvola. La relazione tra uscita della pompa e impostazioni della valvola è fondamentale per raggiungere l'efficienza e le prestazioni del sistema ottimali.

Errori di regolazione comuni per evitare

L'eccessiva regolazione è uno degli errori più comuni quando si lavora con le valvole di controllo del flusso idraulico. Fare grandi regolazioni può portare all'instabilità del sistema e può danneggiare componenti sensibili. Apportare sempre piccoli cambiamenti incrementali e testare accuratamente tra le regolazioni.

La mancata considerazione del tempo di riscaldamento del sistema è un altro errore frequente. I sistemi idraulici funzionano in modo diverso quando freddo rispetto alla temperatura operativa. Consentire sempre al sistema di raggiungere la normale temperatura operativa prima di apportare le regolazioni finali.

Ignorare la contaminazione del sistema può portare a scarse prestazioni della valvola e regolazioni fallite. Il fluido idraulico contaminato può causare l'adesione della valvola, il funzionamento irregolare e l'usura prematura. Affrontare i problemi di contaminazione prima di tentare le regolazioni della valvola.

Manutenzione e monitoraggio

Il monitoraggio regolare delle prestazioni della valvola di controllo del flusso è essenziale per il mantenimento del funzionamento ottimale del sistema. Stabilire un programma di ispezione di routine che include il controllo di perdite, la verifica delle portate e la documentazione di eventuali modifiche alle prestazioni.

Conservare record dettagliati di tutte le regolazioni, comprese date, impostazioni e misurazioni delle prestazioni. Questa documentazione si rivelerà preziosa per la risoluzione dei problemi futuri e l'ottimizzazione degli orari di manutenzione.

Prendi in considerazione l'implementazione di tecniche di monitoraggio delle condizioni, come l'analisi delle vibrazioni o l'imaging termico, per rilevare potenziali problemi della valvola prima di influenzare le prestazioni del sistema. La rilevazione precoce dei problemi consente una manutenzione proattiva e previene costosi tempi di inattività.

La regolazione corretta delle valvole di controllo del flusso idraulico è sia un'arte che una scienza che richiede la comprensione dei principi idraulici, l'attenzione alla sicurezza e un'attenta attenzione ai dettagli. Seguendo le procedure di regolazione sistematica, mantenendo record dettagliati e dando la priorità alla sicurezza, è possibile ottimizzare le prestazioni del sistema idraulico estendendo mentre si estende la vita delle attrezzature e migliorando l'efficienza operativa.

Ricorda che ogni sistema idraulico è unico e potrebbe essere necessario adattare tecniche di regolazione in base a requisiti di sistema specifici, condizioni operative e raccomandazioni del produttore. In caso di dubbio, consultare gli specialisti del sistema idraulico o il team di supporto tecnico del produttore delle valvole per garantire le procedure di regolazione adeguate e le prestazioni ottimali del sistema.
