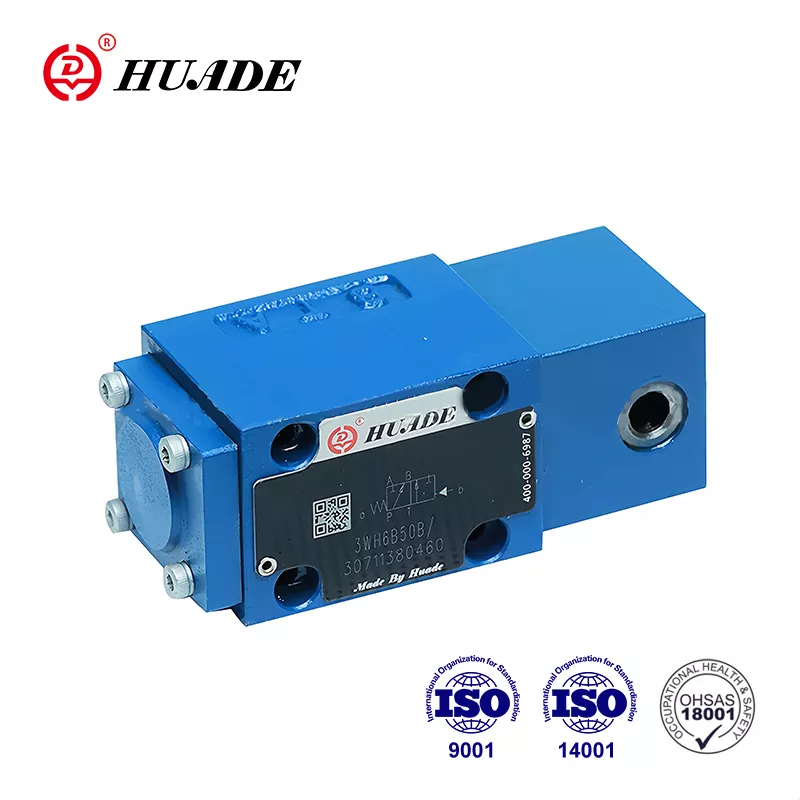

In qualità di produttore leader nel settore idraulico cinese, Huade Hydraulic vanta due esperienze di collaborazione a lungo termine con Rexroth. La valvola di controllo direzionale Huade® tipo WH è più avanzata nella tecnologia e più durevole rispetto ai prodotti simili di questa linea. Huade gestisce più di 750 pezzi di apparecchiature di produzione avanzate importate da tutto il mondo per garantire l'alta qualità dei prodotti idraulici. È più avanzato nella tecnologia e più durevole rispetto ai prodotti simili di questa linea. La fabbrica è conforme agli standard internazionali, vale a dire ISO9001, ISO14001 e OH SAS18001. La serie di valvole direzionali prodotte da Huade Hydraulic è ampiamente utilizzata nei sistemi idraulici marini. Huade possiede un enorme gruppo di clienti nel settore marittimo.
|
Misurare |
6 |
10 |
|
|
Pressione massima di esercizio |
Porte A, B, P(MPa) |
al 31.5 |
|
|
Porta T (MPa) |
alle 16 |
||
|
Con i simboli A e B, la porta T deve essere utilizzata come porta di dispersione |
|||
|
Flusso massimo (l/min) |
fino a 60 |
fino a 120 |
|
|
Operare per fluire |
Simbolo Q6%dell'area della sezione trasversale nominale |
||
|
Simbolo W, 3% dell'area della sezione trasversale nominale |
|||
|
Fluido |
Olio minerale o estere fosforico |
||
|
Intervallo di temperatura del fluido in pressione （℃） |
-20～+80 |
||
|
Intervallo di viscosità (mm2/s) |
2,8~500 |
||
|
Peso (chilogrammo) |
1 cilindro operativo |
circa2 |
circa 3,5 |
|
2 cilindri operativi |
circa2.2 |
circa 4,5 |
|
|
Pressione del grafico (MPa) |
min |
da 0,6 a 1> pressione della bombola |
0.5 |
|
massimo |
20 |
6 |
|
Caratteristiche:
▶ Distributore a cursore direzionale ad azionamento diretto
▶ Valvola a due posizioni con limite di corsa opzionale
▶ Montaggio su piastra
▶ Schema di montaggio secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
Le valvole WH sono valvole a cursore direzionali ad azionamento idraulico. Sono utilizzate per il controllo dell'arresto, dell'avvio e della direzione di un flusso
Le valvole direzionali sono costituite principalmente da un alloggiamento (1), uno o due elementi di comando (2) (cilindro ad azionamento idraulico, pneumatico), il distributore a cassetto (3) e una o due molle di ritorno (4).
A riposo il distributore a cassetto (3) viene mantenuto al centro o nella posizione iniziale dalle molle di ritorno (3) (eccetto valvola a impulsi).
Il cursore a cassetto (3) viene spinto dagli elementi di comando nella posizione di commutazione richiesta.
Con fermo, digitare ..OF/.
Le valvole direzionali ad azionamento idraulico o pneumatico sono disponibili anche come valvole a 2 posizioni con ritenuta (5). Quando si utilizzano gli elementi di comando con ritenuta, ogni posizione di commutazione può essere bloccata.
Senza molla di ritorno, senza fermo, tipo..O/.
Utilizzando elementi di comando senza molla di ritorno e senza ritenuta non esiste una posizione di commutazione definita a riposo.
Diagramma della struttura
Acceleratore a cartuccia
L'utilizzo di una strozzatura a cartuccia è quindi necessario quando durante le procedure di commutazione nelle condizioni operative date si verificano flussi che superano i limiti di prestazione della valvola.
Viene inserito nel canale P della valvola direzionale.
