Tutte le valvole DC Check-Q-Meter sono garantite per un anno. Durante il periodo di garanzia, è gratuito ripararlo. La fabbrica ha introdotto più di 750 apparecchiature di produzione più avanzate per garantire la qualità del prodotto. Huad® Check- Le valvole Q-Meter hanno raggiunto gli standard internazionali . La qualità è paragonabile a quella di marchi di primo livello come Rexroth . La fabbrica ha superato le tre principali certificazioni nazionali di sistema di gestione della qualità, dell'ambiente e della salute e sicurezza sul lavoro . Huade Hydraulic è leader nel settore idraulico cinese e collabora con molte grandi imprese statali cinesi
|
Fluido in pressione |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|||||
|
Intervallo di temperatura del fluido in pressione (℃) |
da -30 a +80 |
|||||
|
Intervallo di viscosità (mm²/s) |
10~800 |
|||||
|
Misurare |
6 |
10 |
15 |
20 |
25 |
30 |
|
Pressione d'esercizio: porte A e B (MPa) |
fino al 31.5 |
|||||
|
Pressione di cracking (MPa) |
fino a 0,05 |
|||||
|
Flusso, massimo (l/min) |
45 |
110 |
230 |
330 |
||
|
Grado di contaminazione del fluido (㎛) |
Il grado massimo consentito di contaminazione del fluido è conforme a NAS 1638, classe 9. β10≥75 |
|||||
Caratteristiche:
▶ Per il montaggio su piastra
▶ Per collegamenti di tubi
▶ 5 campi di pressione
▶ 3 elementi di regolazione:
. Manopola rotante
. Manicotto con esagono e cappuccio protettivo
. Manopola girevole bloccabile con scala
Applicazione:
I misuratori DC Check-Q possono essere utilizzati nei sistemi idraulici per prevenire carichi negativi che causano la fuga di cilindri o motori idraulici. Possono anche fungere da valvole antiscoppio.

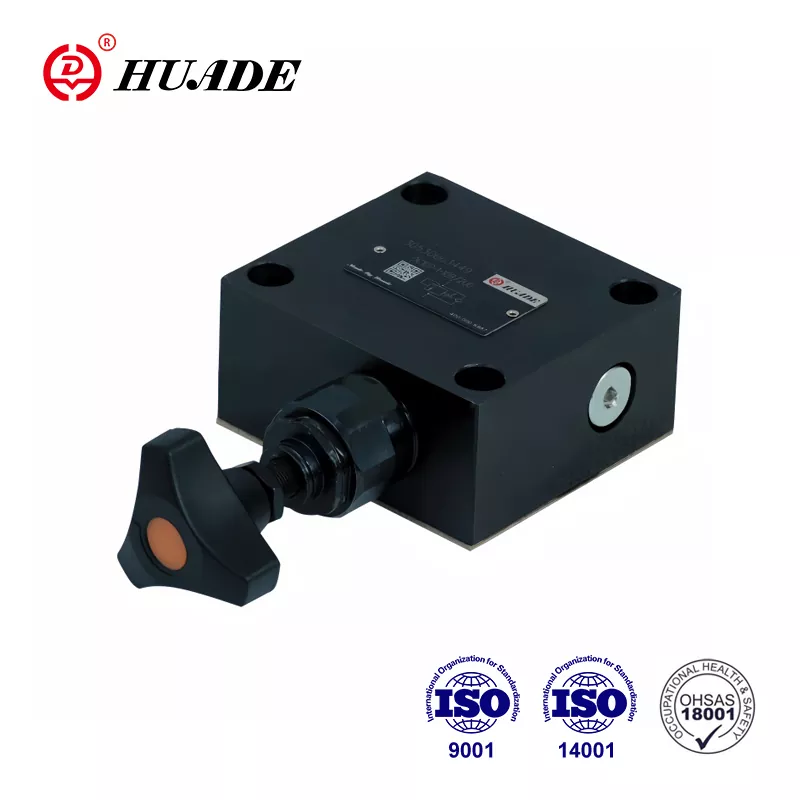

Le valvole Check-Q-Meter tipo DC 20P sono costituite dall'alloggiamento(1), dalla valvola a otturatore ad azionamento diretto(2) e dalla valvola di ritegno(3).
Simboli
