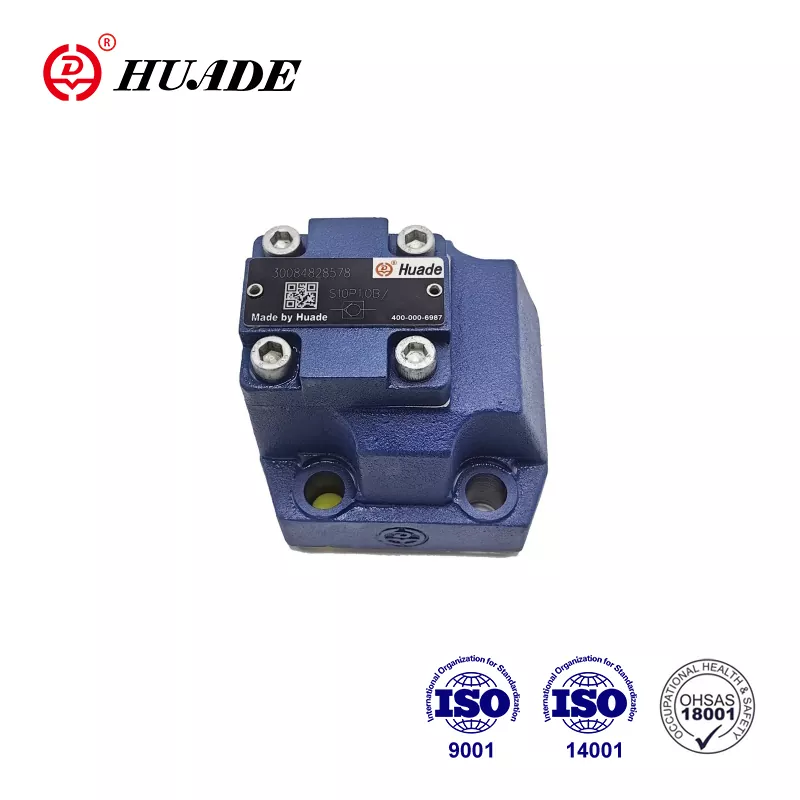

Dopo la fondazione, Huade ha collaborato due volte con Rexroth. Le valvole di ritegno Huade® SV sono sostituti convenienti della stessa serie di prodotti Rexroth. È competitivo con prodotti ben noti di buona qualità e prezzo inferiore. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. È un marchio nazionale ben noto in Cina. Entro il periodo di garanzia, la riparazione è gratuita. Tutte le valvole di ritegno vengono sottoposte a test rigorosi prima di lasciare la fabbrica per garantire prestazioni superiori e stabili. Le valvole idrauliche Huade® sono ampiamente utilizzate nell'industria militare e in altri campi grazie alle prestazioni superiori.
|
Dati tecnici |
||||||
|
Stile |
10 |
16 |
20 |
25 |
30 |
|
|
Peso |
montaggio su piastra (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
connessione filettata (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Posizione di installazione (MPa) |
Opzionale |
|||||
|
Direzione del flusso (MPa) |
Da A a B gratuitamente, da B ad A attraverso l'apertura |
|||||
|
Pressione operativa, max. (MPa) |
0,5~315 |
|||||
|
Pressione di controllo, massima (MPa) |
0,5~315 |
|||||
|
Volume di controllo -porta X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Aree di controllo -area A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-area A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-area A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-area A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Fluido in pressione |
Oli minerali (per guarnizioni NBR) o esteri fosforici (per guarnizioni FPM) |
|||||
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
|||||
|
Intervallo di viscosità (mm2/s) |
da 2,8 a 500 |
|||||
Caratteristiche:
▶ valvola di ritegno comandata da fluido
▶ Per il montaggio su piastra, schema di montaggio secondo DIN 24 340
▶ Collegamento a piastra o vite filettata
▶ Con o senza attacco di trafilamento
▶ Con o senza preapertura
▶ Tipo con preapertura, decompressione smorzata
▶ 4 pressioni di apertura
▶ Modello di connessione a Din 24 340 da A, 1SO 4401 e CETOP-RP 121H
Applicazione:
Le valvole di ritegno pilotate SV vengono utilizzate per l'isolamento dei circuiti operativi sotto pressione, come protezione contro l'abbassamento del carico in caso di rottura della linea o contro i movimenti striscianti di attuatori bloccati idraulicamente.
Le valvole di ritegno SV sono valvole di ritegno azionate da pilota idraulico con design a otturatore che possono essere aperte per consentire il abbassamento in entrambe le direzioni.
Fondamentalmente queste valvole sono costituite da alloggiamento (1), otturatore (2), molla di compressione (3), cursore di comando (4) e, opzionalmente, una preapertura come valvola a otturatore sferico (5).
La valvola consente il flusso libero da A a B, nella direzione opposta l'otturatore (2) viene trattenuto nella sua sede dalla pressione del sistema, oltre alla forza della molla.
Attraverso il collegamento di pressione sull'attacco di comando X il pistone di comando (4) viene spostato verso destra. Ciò spinge la valvola a fungo (2) dal sedile. Ora la valvola può anche avere un flusso da B ad A.
Per garantire la corretta apertura della valvola tramite il pistone di comando (4) è necessaria una determinata pressione di comando minima.
Questa valvola ha una preapertura aggiuntiva. Attraverso il collegamento di pressione sull'attacco di comando X il pistone di comando (4) viene spinto verso destra.
Questo spinge prima la sfera (5) e poi l'otturatore (2) dalla sede. Ora la valvola può avere anche un flusso da B verso A. A causa della preapertura si ha una decompressione smorzata del fluido sotto pressione. In questo modo si evitano possibili shock di pressione

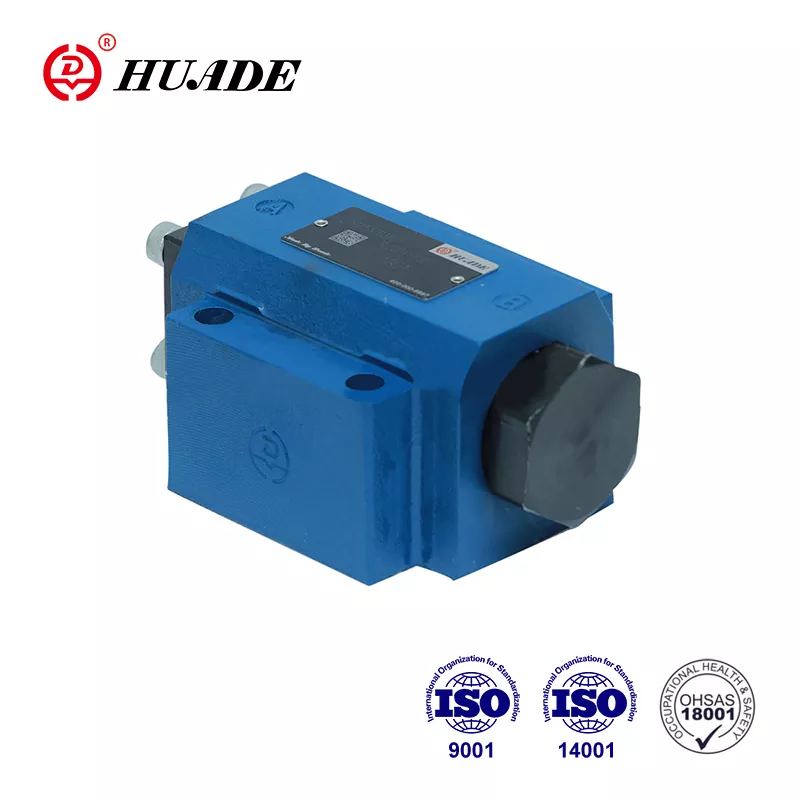

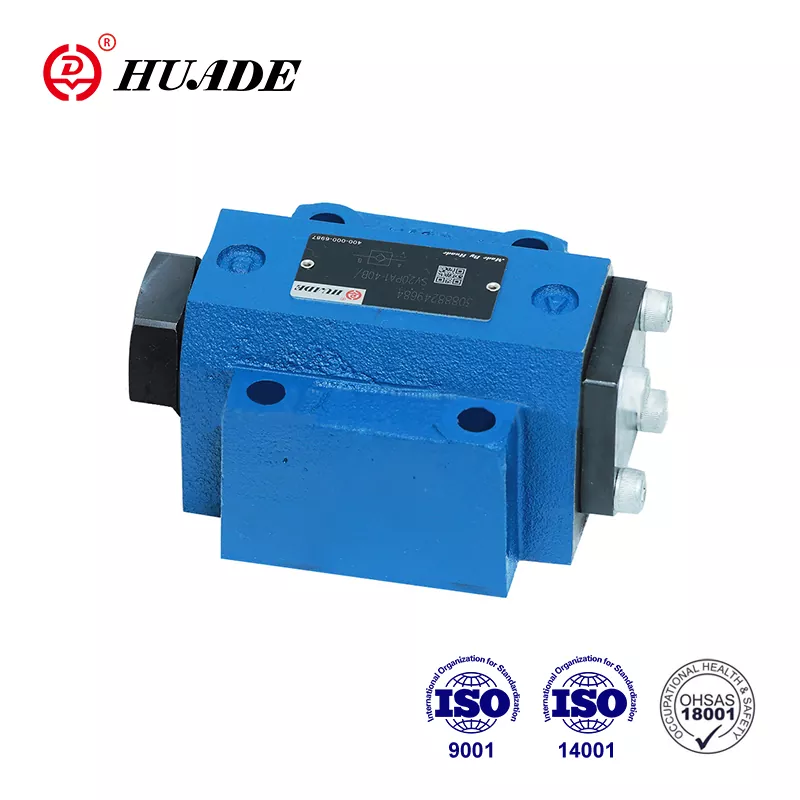

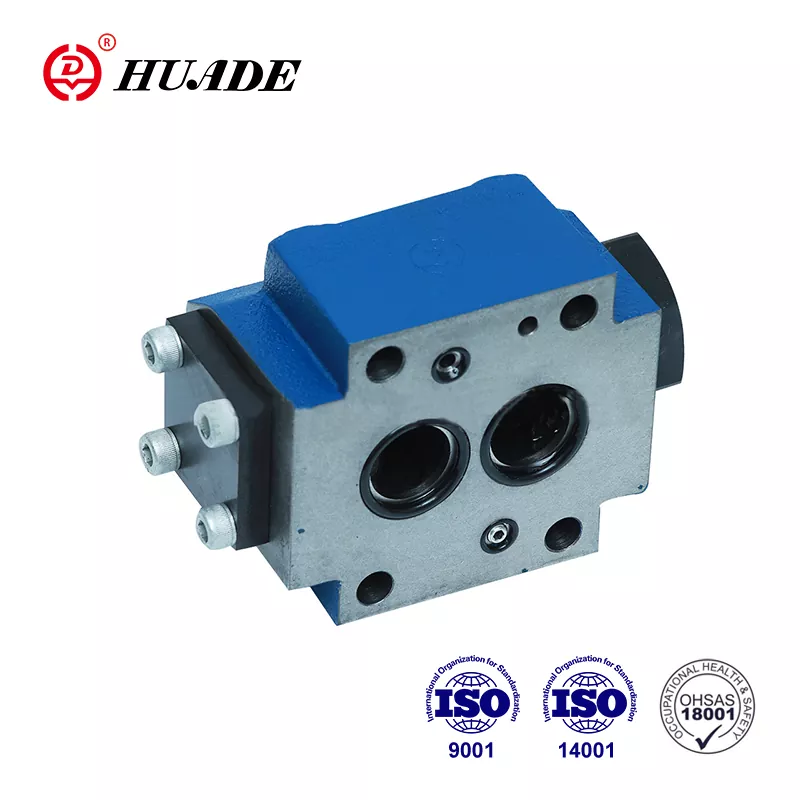

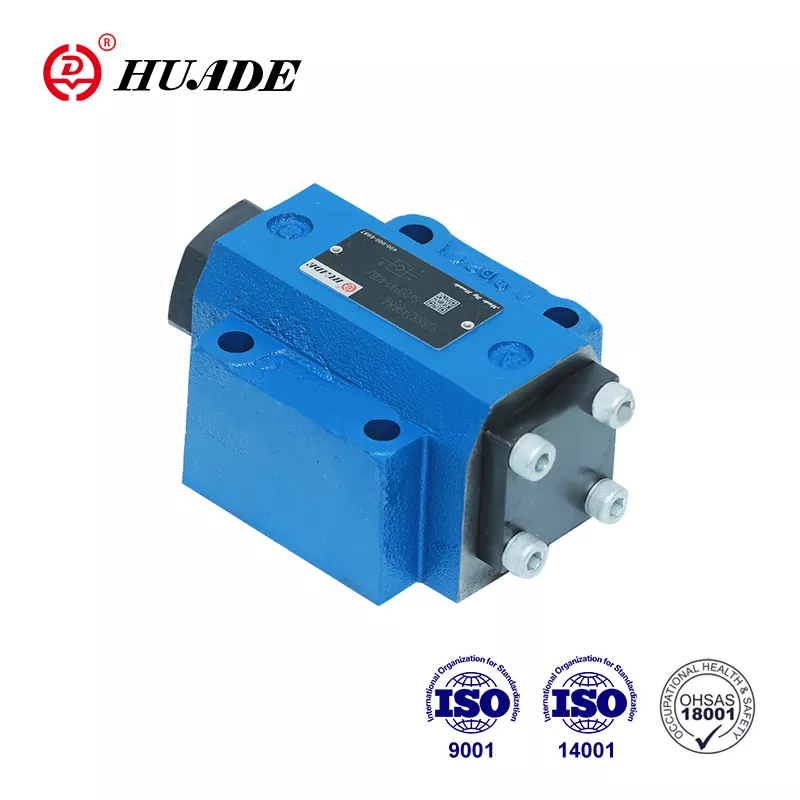

Vista in sezione della valvola di ritegno tipo SV. .PA
(senza attacco perdite, con preapertura)
