Le valvole di controllo del flusso sono come i semafori del mondo industriale. Proprio come i semafori controllano il flusso delle auto nelle strade trafficate, queste valvole controllano il flusso di liquidi, gas e vapore nelle tubazioni e nei sistemi. Che tu stia pompando acqua, spostando petrolio attraverso tubazioni o controllando la pressione dell'aria nelle macchine, le valvole di controllo del flusso assicurano che tutto si muova alla giusta velocità e pressione.

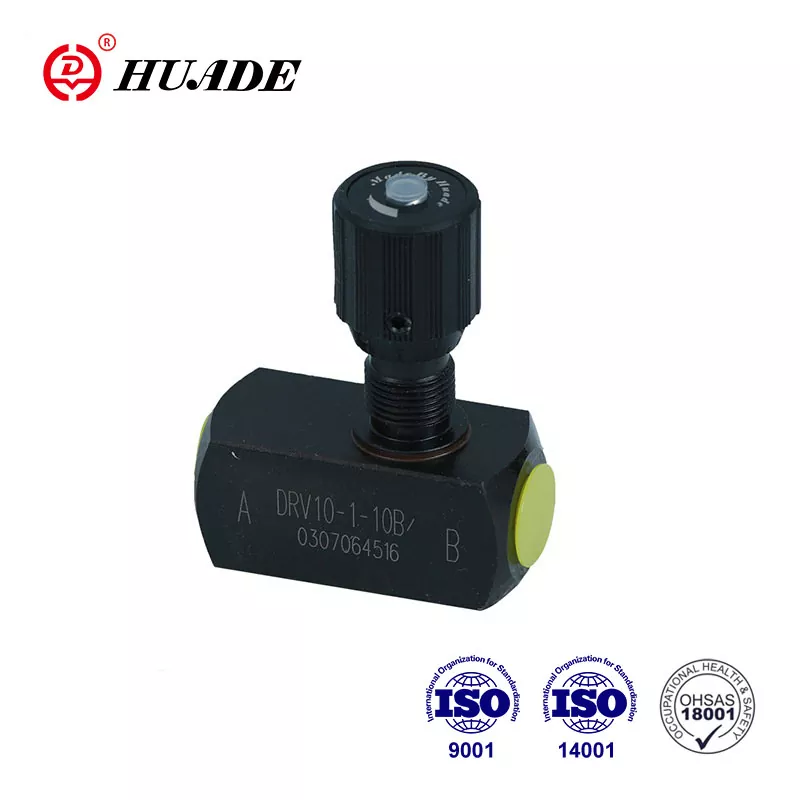

Cosa sono le valvole di controllo del flusso?
Una valvola di controllo del flusso è un dispositivo che controlla la quantità di fluido che scorre attraverso un tubo o un sistema. Immaginalo come il rubinetto della tua cucina: puoi girarlo per far uscire più o meno acqua. Ma le valvole di controllo del flusso sono molto più precise e possono funzionare automaticamente senza che qualcuno le giri a mano.
Queste valvole hanno quattro compiti principali:
Controllo della velocità:Controllano la velocità con cui si muovono gli oggetti nei sistemi idraulici, come i bracci delle macchine edili.
Distribuzione del flusso:Dividono il flusso tra diversi percorsi, come dividere l'acqua in diverse zone di irrigazione nel tuo giardino.
Protezione del flusso:Impediscono il passaggio di una quantità eccessiva di fluido che potrebbe danneggiare l'apparecchiatura.
Controllo della pressione:Mantengono la pressione negli impianti stabile e sicura.
Come funzionano le valvole di controllo del flusso?
L'idea di base è semplice: riducendo o allargando l'apertura, è possibile controllare la quantità di fluido che scorre attraverso. È come mettere il pollice sull'estremità di un tubo da giardino: più piccola è l'apertura, meno acqua esce (ma esce più velocemente).
Le valvole di controllo del flusso funzionano in diversi modi:
- Apertura fissa:Alcune valvole hanno una dimensione di apertura fissa che non cambia.
- Apertura variabile:Altri possono regolare la dimensione dell'apertura in base alle condizioni.
- Compensazione della pressione:Le valvole intelligenti si regolano automaticamente per mantenere il flusso costante anche quando la pressione cambia.
- Controllo elettronico:Le valvole moderne utilizzano i segnali del computer per effettuare regolazioni molto precise.
Tipi di valvole di controllo del flusso
Per metodo di compensazione
Valvole senza compensazione della pressione
Questi sono il tipo più semplice. Hanno un'apertura fissa o regolabile, ma il flusso cambia al variare della pressione. Funzionano meglio quando la pressione del sistema rimane abbastanza stabile. Sono economici e semplici ma non molto precisi quando le condizioni cambiano.
Valvole compensate dalla pressione
Queste valvole sono più intelligenti. Sono dotati di parti speciali che regolano automaticamente l'apertura per mantenere costante il flusso anche al variare della pressione. Sono accurati entro il 3-5% e funzionano alla grande quando la pressione del sistema aumenta e diminuisce notevolmente.
Valvole pilotate
Questi utilizzano una piccola valvola "pilota" per controllare una valvola principale più grande. Sono molto reattivi e funzionano bene per applicazioni ad alto flusso in cui sono necessarie modifiche rapide.
Per tipo di struttura
Valvole a sfera
Questi hanno una palla con un buco al suo interno. Quando giri la palla, puoi aprire o chiudere il percorso del flusso. Sono ottimi per un rapido controllo di accensione/spegnimento e sigillano molto bene. Li troverete nelle raffinerie di petrolio e negli impianti di riscaldamento. Tuttavia, non sono i migliori per il controllo preciso del flusso.
Valvole a farfalla
Questi hanno un disco che ruota per controllare il flusso. Sono leggeri e creano poca caduta di pressione. Funzionano bene per tubi e sistemi idrici di grandi dimensioni. Sono compatti ma non sigillano perfettamente alle alte pressioni.
Valvole ad ago
Questi hanno un ago appuntito che si inserisce in una sede a forma di cono. Danno un controllo molto preciso e sono perfetti per regolazioni piccole e precise. Li vedrai nei laboratori e nelle apparecchiature analitiche. Sono molto precisi ma gestiscono solo piccoli flussi.
Valvole a globo
Questi sono cavalli di battaglia del controllo del flusso. Hanno una buona capacità di controllo del flusso e funzionano in molte applicazioni come impianti chimici, centrali elettriche e raffinerie di petrolio. Creano una maggiore caduta di pressione ma danno un controllo eccellente.
Valvole a saracinesca
Questi hanno un cancello piatto che scorre su e giù. Quando sono completamente aperti, creano una caduta di pressione minima. Sono utilizzati principalmente per il controllo on/off, non per il controllo del flusso. Li troverai isolando sezioni di sistemi di tubazioni.
Valvole a membrana
Questi utilizzano un diaframma flessibile per controllare il flusso. Sigillano perfettamente e resistono bene alla corrosione. Sono perfetti per la lavorazione farmaceutica e alimentare dove non possono verificarsi perdite. Hanno limiti di pressione e temperatura.
Valvole a manicotto
Questi comprimono un tubo flessibile per controllare il flusso. Sono economici e ottimi per la gestione dei liquami con particelle solide. Gli impianti minerari e di trattamento delle acque reflue li utilizzano spesso. Sono economici ma hanno limiti di pressione e temperatura.
Per tipo di attuatore
Attuatori pneumatici
Questi utilizzano aria compressa per azionare la valvola. Sono affidabili, veloci ed economici. Funzionano benissimo dove non c'è elettricità disponibile e possono effettuare cicli milioni di volte. Tuttavia, hanno una potenza limitata e una durata più breve rispetto ad altri tipi.
Attuatori elettrici
Questi utilizzano motori elettrici (AC o DC) per azionare le valvole. Sono molto efficienti, puliti, silenziosi e precisi. Puoi controllarli da remoto e fanno risparmiare energia. Inizialmente costano di più e possono surriscaldarsi con frequenti aggiustamenti.
Attuatori idraulici
Questi utilizzano il fluido idraulico per l'alimentazione. Producono una forza molto elevata e durano a lungo. Sono perfetti per applicazioni pesanti ma creano sistemi complessi con potenziali rischi di perdite.
Dove vengono utilizzate le valvole di controllo del flusso?
Sistemi idraulici
Nelle macchine edili come escavatori e bulldozer, le valvole di controllo del flusso controllano la velocità di movimento dei bracci e delle benne. Distribuiscono inoltre la potenza idraulica a diverse funzioni e mantengono sicura la pressione del sistema.
Sistemi pneumatici
Nei sistemi alimentati ad aria, queste valvole controllano la velocità con cui i cilindri pneumatici si estendono e si ritraggono. Impediscono movimenti a scatti e riducono l'usura dell'attrezzatura.
Petrolio e gas
Controlla il flusso nelle tubazioni, gestisci i livelli dei liquidi nei serbatoi di separazione e regola la pressione nei sistemi.
Trattamento delle acque
Distribuire l’acqua nelle città, prevenire il consumo eccessivo e controllare i processi di trattamento.
Chimico e Farmaceutico
Mescola con precisione gli ingredienti, controlla la velocità di reazione e mantieni la qualità del prodotto.
Produzione
Controlla la velocità nelle apparecchiature automatizzate, gestisci le presse idrauliche e coordina più funzioni della macchina.
Alimenti e bevande
Controlla i flussi degli ingredienti, gestisci le temperature e mantieni le condizioni igieniche.
Ambienti speciali
- Ambienti corrosivi:Utilizzare materiali speciali come l'acciaio inossidabile per resistere agli attacchi chimici.
- Aree esplosive:Utilizzare modelli antideflagranti certificati per aree pericolose.
- Alta temperatura/pressione:I design speciali gestiscono in modo sicuro condizioni estreme.
- Applicazioni sanitarie:Soddisfare rigorosi standard di pulizia per la produzione di alimenti e farmaci.
Calcolatore per il dimensionamento della valvola di controllo del flusso
Come scegliere la giusta valvola di controllo del flusso
Scegliere la valvola giusta è come scegliere lo strumento giusto per un lavoro. È necessario considerare diversi fattori:
Proprietà dei fluidi
- Che tipo di fluido: liquido, gas o vapore?
- Quanto è denso (viscoso)?
- È corrosivo o pulito?
- Che intervallo di temperature?
- Quali livelli di pressione?
Requisiti di prestazione
- Di quanta portata hai bisogno (minima, normale, massima)?
- Quanto deve essere accurato il controllo?
- Quanto velocemente deve rispondere ai cambiamenti?
- Qual è l'intervallo di regolazione necessario?
Integrazione del sistema
- Che dimensione e tipo di tubo?
- Come si collegherà (flangiato, filettato, saldato)?
- Che tipo di attuatore (pneumatico, elettrico, idraulico)?
- Quali segnali di controllo (analogici, digitali)?
Condizioni ambientali
- Temperatura e umidità di funzionamento
- Requisiti di sicurezza (antideflagrante, ignifugo)
- Accessibilità per la manutenzione
- Considerazioni sui costi (iniziali e operativi)
Caratteristiche del flusso
La maggior parte delle valvole ha uno di questi schemi di flusso:
Lineare:Il flusso aumenta costantemente con l'apertura della valvola: ottimo per applicazioni semplici.
Uguale percentuale:Il flusso aumenta in modo esponenziale: utilizzato nel 90% delle applicazioni perché offre un controllo migliore.
Apertura rapida:Piccoli movimenti creano grandi cambiamenti di flusso - utilizzati per applicazioni on/off.
Manutenzione e risoluzione dei problemi
Come qualsiasi dispositivo meccanico, le valvole di controllo del flusso necessitano di cure regolari per funzionare correttamente.
Problemi comuni
Problemi di flusso
- Un flusso incoerente di solito significa sporco, usura o regolazione errata
- Un flusso basso spesso indica blocchi o parti usurate
- Il flusso fluttuante suggerisce problemi di pressione o segnali di controllo instabili
Problemi di perdite
- Le perdite esterne provengono da guarnizioni usurate o collegamenti allentati
- Le perdite interne si verificano quando le sedi delle valvole si usurano o rimangono intrappolati detriti
- Le perdite della guarnizione si verificano quando le guarnizioni attorno allo stelo invecchiano
Problemi di prestazioni
- Un funzionamento viscoso suggerisce corrosione, detriti o mancanza di lubrificazione
- Una risposta lenta indica problemi dell'attuatore o problemi del segnale di controllo
- Un rumore eccessivo di solito significa cavitazione, vibrazione o flusso turbolento
Strategia di manutenzione
Manutenzione preventiva
- Controllare mensilmente eventuali perdite, usura e corrosione
- Testare il fluido idraulico e i filtri ogni trimestre
- Lubrificare regolarmente le parti mobili
- Calibrare e testare periodicamente le prestazioni
Monitoraggio delle condizioni
- Utilizzare manometri per rilevare blocchi o usura
- Monitorare le portate per identificare i cambiamenti delle prestazioni
- Guarda le temperature per evitare danni
- Analizzare le vibrazioni per individuare tempestivamente i problemi meccanici
Processo di risoluzione dei problemi
- Controllare ogni componente sistematicamente
- Trova la causa principale, non solo i sintomi
- Verificare le prestazioni dopo le riparazioni
- Conservare registri dettagliati della manutenzione
Il futuro delle valvole di controllo del flusso
La tecnologia sta rendendo le valvole di controllo del flusso più intelligenti ed efficienti.
Tecnologia della valvola intelligente
Integrazione dell'Internet delle cose (IoT).
Le valvole moderne includono sensori di pressione, temperatura, flusso e vibrazione. Raccolgono dati continuamente e possono essere monitorati da remoto tramite smartphone o computer. I sistemi basati su cloud analizzano questi dati per fornire suggerimenti di ottimizzazione.
Applicazioni dell'intelligenza artificiale
Gli algoritmi di intelligenza artificiale possono prevedere quando le valvole necessitano di manutenzione prima che si guastino. Regolano automaticamente le impostazioni della valvola in base al cambiamento delle condizioni e sono in grado di rilevare schemi operativi insoliti che potrebbero indicare problemi.
Tecnologia del gemello digitale
Gli ingegneri creano copie virtuali di valvole fisiche che simulano le prestazioni e consentono i test in ambienti virtuali. Ciò aiuta a ottimizzare i progetti e a formare gli operatori senza rischiare le apparecchiature reali.
Integrazione Industria 4.0
Connettività del sistema
Le valvole moderne comunicano utilizzando reti industriali ed elaborano i dati localmente per una risposta più rapida. Si integrano perfettamente con i sistemi di esecuzione della produzione e utilizzano protocolli di comunicazione standardizzati.
Maggiore automazione
I sistemi funzionano con un intervento umano minimo, coordinano automaticamente più valvole e ottimizzano le proprie prestazioni. Possono anche diagnosticare e ripristinare automaticamente determinati guasti.
Tendenze di sostenibilità
Efficienza energetica
I nuovi progetti recuperano energia dalle differenze di pressione, riducono il consumo energetico del sistema attraverso un controllo preciso e ottimizzano l'intero sistema per la massima efficienza.
Requisiti ambientali
Normative più severe richiedono minori emissioni, materiali sostenibili, migliori programmi di riciclaggio e processi di produzione più ecologici.
Storie di successo nel mondo reale
Industria del petrolio e del gas
Un'importante azienda di condutture ha installato valvole di controllo del flusso intelligenti che hanno eliminato la manutenzione manuale per cinque anni mantenendo al contempo un controllo preciso dei fluidi multifase.
Trattamento delle acque
Un sistema idrico cittadino utilizzava valvole di riduzione della pressione da 24 pollici per proteggere i tubi di distribuzione mantenendo una pressione dell'acqua costante in tutta la città.
Produzione
Una catena di montaggio automobilistica ha migliorato la precisione della produzione del 15% dopo aver installato valvole pneumatiche di controllo del flusso che controllavano con precisione i movimenti del robot.
Ulteriori informazioni sulle valvole di controllo del flusso
Se vuoi saperne di più sulle valvole di controllo del flusso, ecco alcune ottime risorse:
Apprendimento in linea
- I canali YouTube didattici offrono spiegazioni dettagliate con animazioni
- I siti Web dei produttori forniscono guide alla selezione e informazioni tecniche
- Le associazioni di settore offrono webinar e documenti tecnici
Sviluppo professionale
- I produttori di valvole offrono corsi di formazione
- Le scuole di ingegneria forniscono programmi completi
- Le conferenze di settore presentano le tecnologie e le applicazioni più recenti
Esperienza pratica
- Visita le fiere per vedere dimostrazioni delle attrezzature
- Partecipare alle visite guidate della fabbrica quando possibile
- Unisciti a organizzazioni professionali per opportunità di networking e apprendimento
Le valvole di controllo del flusso sono componenti essenziali che mantengono il nostro mondo moderno senza intoppi. Dall'acqua che esce dal rubinetto al carburante che scorre attraverso le tubazioni, questi dispositivi garantiscono che tutto si muova alla giusta velocità e pressione.
Con l’avanzare della tecnologia, le valvole di controllo del flusso stanno diventando più intelligenti, più efficienti e più rispettose dell’ambiente. Si stanno integrando con i sistemi digitali, prevedendo le proprie esigenze di manutenzione e ottimizzando automaticamente le prestazioni.
Che tu sia un ingegnere che seleziona le valvole per un nuovo sistema, un tecnico che si occupa della manutenzione di apparecchiature esistenti o semplicemente sei curioso di sapere come funzionano le cose, comprendere le valvole di controllo del flusso ti aiuta ad apprezzare i sistemi complessi che supportano la nostra vita quotidiana.
Il futuro delle valvole di controllo del flusso è luminoso, con innovazioni nella tecnologia intelligente, nella sostenibilità e nell’integrazione dei sistemi che continuano a migliorare le prestazioni riducendo al contempo l’impatto ambientale. Rimanendo informati su questi sviluppi e seguendo le migliori pratiche di selezione e manutenzione, possiamo garantire che questi componenti critici continuino a funzionare bene negli anni a venire.
