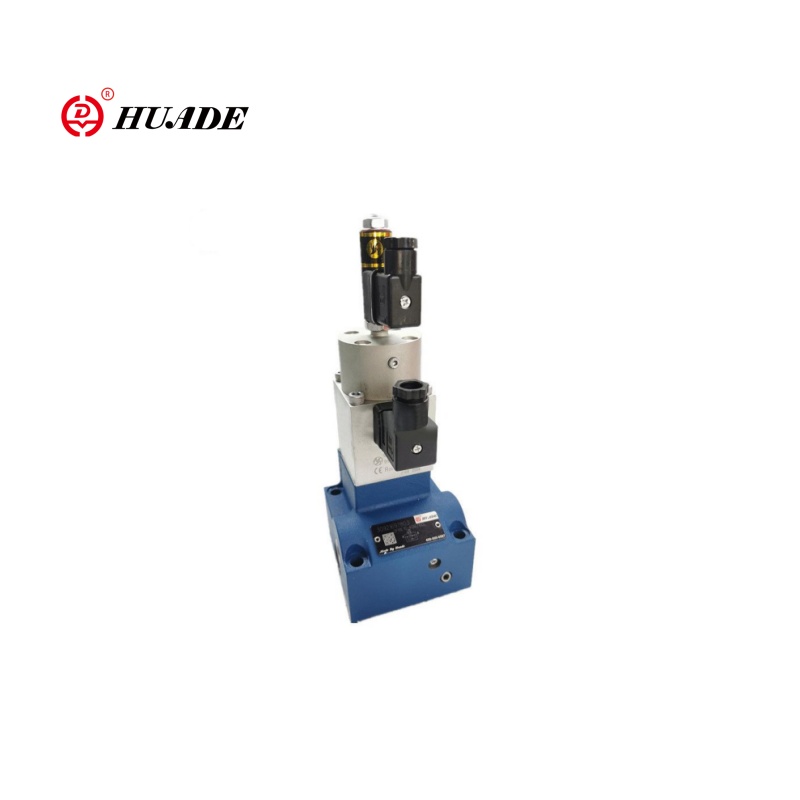

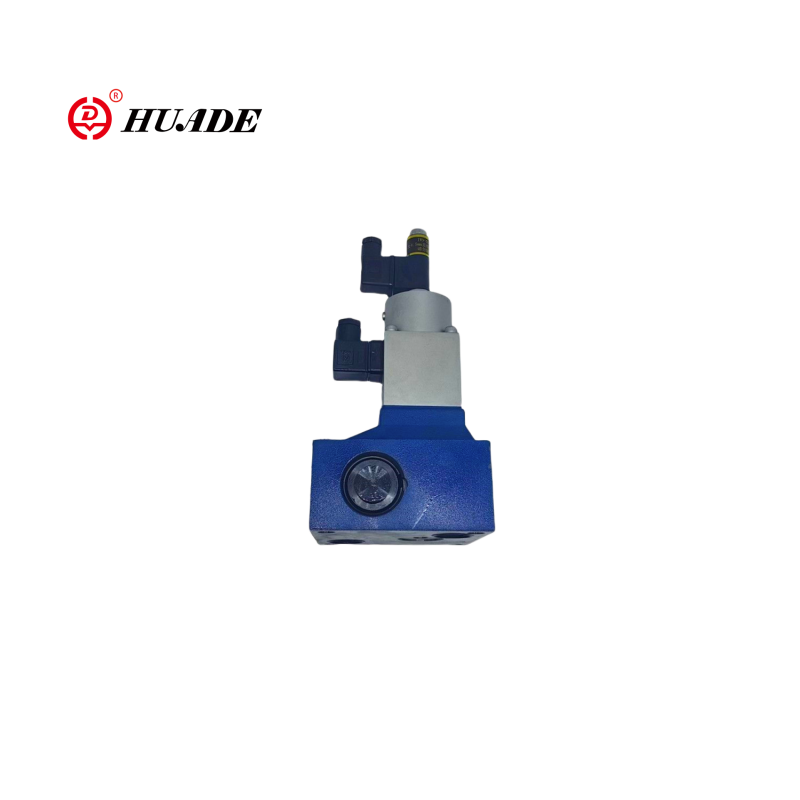

Valvola di controllo del flusso proporzionale 2fre16

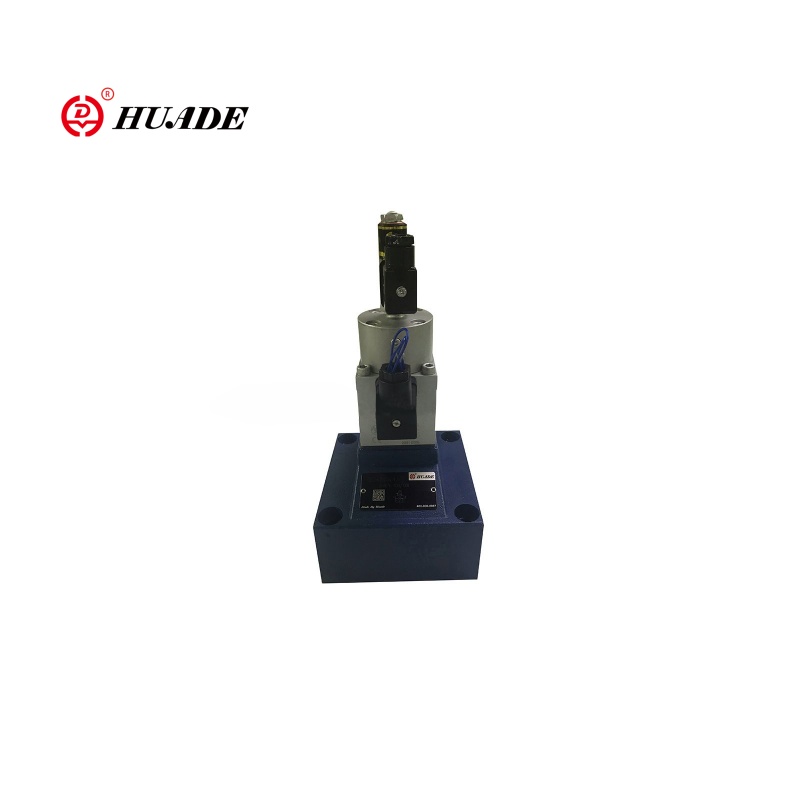

La valvola di controllo del flusso proporzionale 2fre16 a 2 vie è una valvola di controllo del flusso proporzionale ad alte prestazioni, che è adatta alle applicazioni in cui la velocità degli attuatori idraulici (cilindri o motori) deve essere regolata con precisione. Rispetto alla valvola proporzionale 2fre10, la valvola 2fre16 ha un diametro maggiore, consentendo un intervallo di flusso più elevato. E la valvola proporzionale 2fre16 è adatta a sistemi idraulici di potenza più elevata.

Parametro del prodotto della valvola di controllo del flusso proporzionale 2fre16

Idraulico
Pressione operativa (MPA)	31.5
Differenziale di pressione minima (MPA)	taglia 10	taglia 16
	0,3 ~ 0,8	0.6 ~ 1
Fluido a pressione	Olio minerale (per sigillo NBR), estere fosfato (per sigillo FPM)
Gamma di viscosità (mm2/S)	Da 2.8 a 380
Intervallo di temperatura del fluido di pressione (℃）	-20 a +70
Isteresi (%)	＜ ± 1qmax
Ripetibilità (%)	＜ 1 Qmax
Spalato del campione (%)	＜ ± 2
Installazione	opzionale
Peso (kg)	6	8.3
Elettrico
Tipo di tensione	DC 24V
Resistenza alla bobina del solenoide (ω)	Valore a freddo a 20 ℃ 10, valore caldo massimo 13,9
Max. Potenza (VA)	50
Induttività (MH)	6 a 8
Frequenza dell'oscillatore (KHz)	2.5
VT-5010S30 Richiesta di isolamento IP65	IP65

Caratteristiche:Funzionalità del prodotto e applicazione della valvola di controllo del flusso proporzionale 2fre16

▶ Valvola con un compensatore di pressione per il controllo compensato a pressione di un flusso

▶ Attuazione tramite un solenoide proporzionale

▶ Con feedback di posizione elettrica dell'orifizio di controllo

▶ La bobina del trasduttore di posizione può essere spostata assialmente rendendo facile la regolazione del punto zero dell'orifizio di controllo, senza dover toccare l'elettronica (elettrica-idraulica)

▶ Variazione minima del campione di valvola e amplificatore elettrico VT 5004 (ordine separato)

Applicazione:

La valvola di controllo del flusso proporzionale 2fre16 è ampiamente utilizzata in sistemi idraulici industriali pesanti, macchinari ingegneristici e idraulica mobile, attrezzature di metallurgia e mining.

Esempi di sistema tipici ： Circuito di controllo del bucket di scavatore

Plc → amplificatore proporzionale → 2fre16 → cilindri idraulici

                    ↑

 Sensore di pressione (feedback a circuito chiuso)

Regolando il segnale elettrico di ingresso, il movimento del secchio può essere accelerato/decelerato senza problemi per evitare scosse idrauliche.

Funzione e sezione della valvola di controllo del flusso proporzionale 2fre16

Le valvole di controllo del flusso proporzionali di tipo 2 hanno una funzione a 2 vie. Possono, da un valore di comando elettrico applicato, regolare un flusso che è in gran parte compensato la temperatura.

Fondamentalmente comprendono l'alloggiamento (1), il solenoide proporzionale con trasduttore di posizione induttivo (2), la misurazione dell'orifizio (3), il compensazione della pressione (4), il limitatore di ictus (5) e una valvola di controllo opzionale (6).

L'impostazione del flusso viene determinata (0 bis 100 %) sul potenziometro del valore del comando. Il valore del comando applicato, causa tramite l'amplificatore e il solenoide proporzionale, la regolazione dell'orifizio di misurazione (3). La posizione dell'orifizio di misurazione (3) è ottenuta dal trasduttore di posizione. Eventuali deviazioni dal valore del comando sono compensate dal controllo di feedback della posizione.

Il compensatore di pressione (4) detiene la caduta di pressione all'orifizio di misurazione (3) a un valore costante. Il flusso è quindi compensato dalla pressione.

La piccola deriva della temperatura si ottiene a causa della progettazione dell'orifizio di misurazione. Con un valore di comando 0 % l'orifizio di misurazione è chiuso.

Nel caso di una perdita di potenza o di una rottura del cavo nel trasduttore di posizione, si chiude l'orifizio di misurazione. Da un valore di comando 0 % è possibile un inizio libero di salto. Tramite due rampe all'interno dell'amplificatore elettrico è possibile ritardare l'apertura e la chiusura dell'orifizio di misurazione.

Tramite la valvola di ritegno (6) il flusso libero è possibile da B ad A.

Strtura di Valvola di controllo del flusso proporzionale 2fre16

Simboli della valvola di controllo del flusso proporzionale 2fre16
