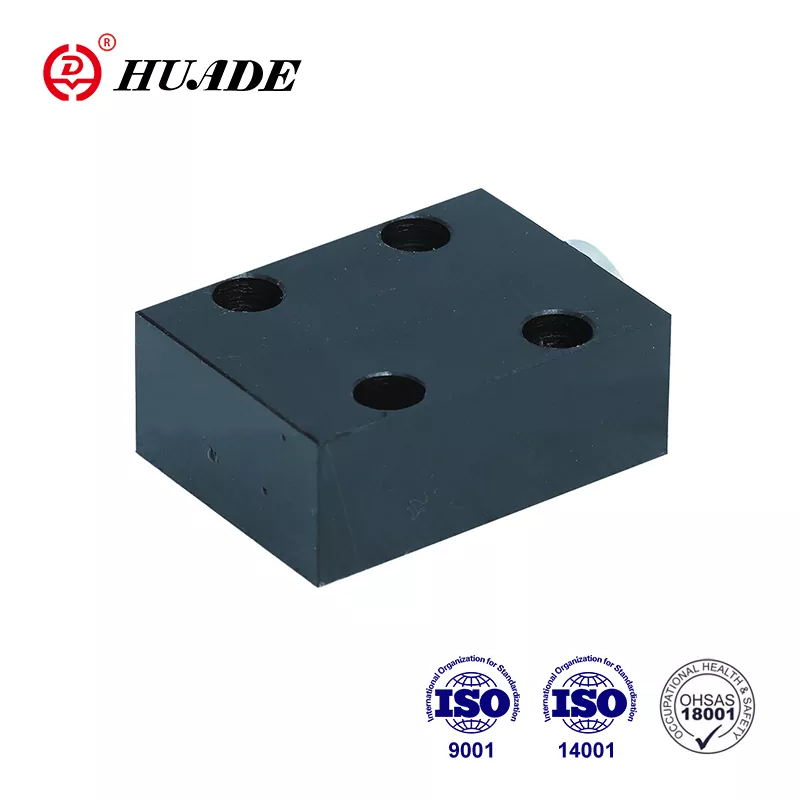

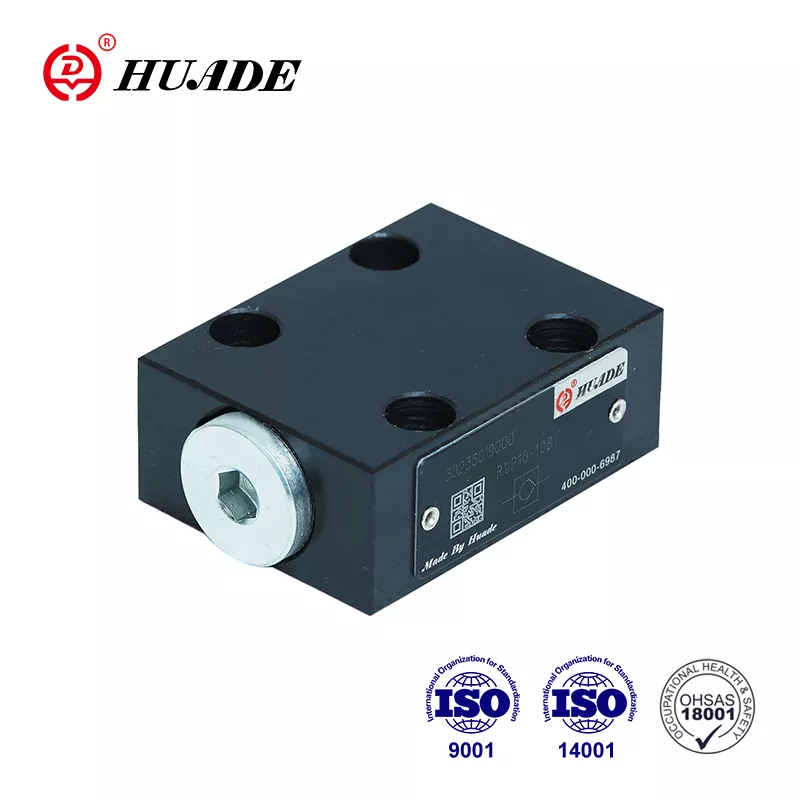

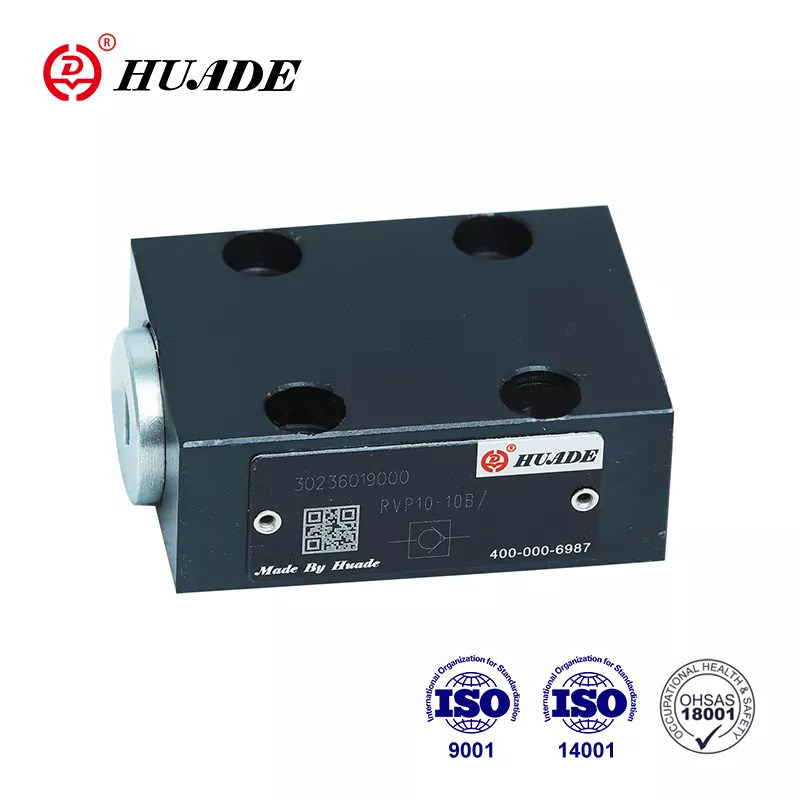

Valvola di ritegno RVP 12

Collaborazione strategica tra il governo cinese e quello tedesco nel 1979, Huade ha incorporato la tecnologia all'avanguardia di Rexroth. La valvola di ritegno Huade® RVP 12 è compatibile con RVP 12 di Rexroth. I prodotti Huade sono conformi agli standard internazionali, vale a dire ISO9001, ISO14001 e OH SAS18001. La fabbrica pone grande enfasi sulla qualità con un buon sistema di ispezione per garantire una qualità eccellente di tutte le valvole di ritegno RVP 12 prima di lasciare la fabbrica. I prodotti Huade possono essere ampiamente utilizzati nell’industria militare e in altri campi in Cina. Questo è un marchio affidabile in Cina.

Parametro del prodotto della valvola di ritegno RVP 12

Caratteristiche del prodotto e applicazione della valvola di ritegno RVP 12

Caratteristiche:

▶ Collegamento alla piastra

▶ Chiusura senza perdite in una direzione

Applicazione:

La valvola di ritegno RVP 12 viene utilizzata principalmente all'uscita della pompa come valvola di contropressione e valvola di bypass.

Dettagli di produzione della valvola di ritegno RVP 12

La valvola di ritegno RVP 12 è una valvola a otturatore con piccola perdita di pressione. Il diagramma della struttura è come mostrato di seguito. Ha il compito di chiudere preferibilmente un flusso senza perdite in una direzione e di consentire il libero flusso nella direzione opposta. Fondamentalmente comprende l'alloggiamento (1), l'otturatore (2), la molla di compressione (3) e la sede della molla (4 ). La corsa dell'otturatore (2), che è guidato sul suo diametro esterno, è limitata da un fermo meccanico. La molla di compressione incorporata (3) supporta il movimento di chiusura. Inoltre la molla di compressione (3) mantiene l'otturatore (2) in posizione chiusa anche quando non c'è flusso attraverso la valvola.

Simbolo

Diagramma della struttura

①Alloggiamento  ②Funzione a fungo  ③Molla  ④Sedile a molla

Avviso sulla valvola di ritegno RVP 12

1. Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.

2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria

3. I prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.

4. Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario

5. La rugosità della superficie collegata alla valvola deve essere pari a 0,8.

6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
