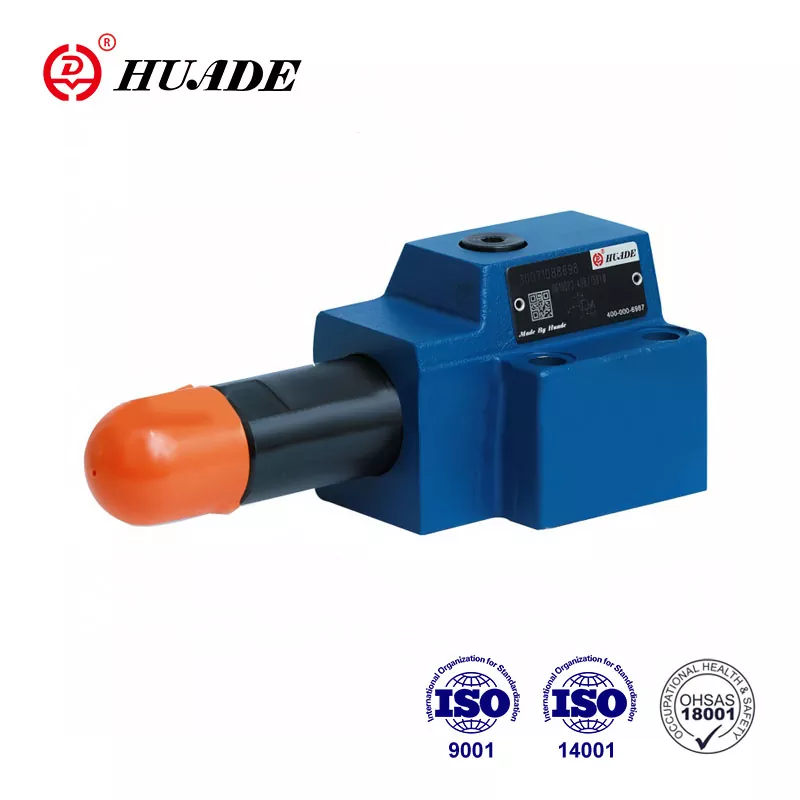

Il tipo DR 10 DP è una valvola riduttrice di pressione utilizzata per controllare la pressione. Il fatto che le valvole di pressione Huade® possano sostituire i prodotti della stessa serie offerti da Rexroth è dovuto principalmente alla collaborazione a lungo termine con Rexroth. Rispetto ad altri marchi simili, i prodotti Huade® sono più avanzati nella tecnologia e più durevoli. I prezzi di questi riduttori di pressione sono relativamente economici. La fabbrica è un'impresa chiave a livello nazionale e gode di un'ottima reputazione in Cina.
|
Pressione operativa massima (attacco P) (MPa) |
fino al 31.5 |
|
Massimo. pressione secondaria (attacco A) (MPa) |
fino a 2,5; fino a 7,5; fino a 15.0; fino alle 21.0; fino al 31.5 |
|
Contropressione massima (porte T(Y)) (MPa) |
fino alle 16 |
|
Flusso massimo (l/min) |
fino a 80 |
|
Fluido in pressione Olio minerale |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|
Intervallo di viscosità (mm²/s) |
10~800 |
|
Intervallo di temperatura del fluido di pressione (℃) |
da -30 a +80 |
|
Grado di contaminazione (um) |
Il grado massimo consentito di contaminazione del fluido è conforme a NAS 1638 classe 9. |
|
Peso (kg) |
circa 3 |
Caratteristiche:
▶ Per il montaggio su piastra
▶ 4 campi di pressione
▶ 4 elementi di impostazione
. Manopola rotante
. Esadecimale. manicotto per la testa con cappuccio protettivo
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
▶ Con attacco per manometro
▶ Valvola di non ritorno opzionale
▶ Schema delle connessioni secondo DIN 24 340, forma D, ISO 5781 e CETOP - RP 121H
Applicazione:
La valvola riduttrice di pressione tipo DR 6 DP viene utilizzata per ridurre la pressione del sistema.
La valvola tipo DR 10 DP è una valvola ad azionamento diretto con design a 3 vie, con funzione di scarico della pressione sul lato a pressione ridotta.
La regolazione della pressione avviene tramite l'elemento di regolazione della pressione (1).
A riposo, la valvola è normalmente aperta e il fluido può fluire senza ostacoli dalla porta B alla porta A. La pressione nella porta A è presente anche sull'estremità della spola (2), tramite la linea di controllo (4), in opposizione alla molla di compressione ( 3). Quando la pressione nell'attacco A raggiunge il livello di pressione impostato sulla molla (3), la spola (2) si sposta nella posizione di controllo e mantiene costante la pressione nell'attacco A.
Il fluido per controllare la valvola viene prelevato dalla porta A tramite la perforazione di controllo.
Se la pressione nel collegamento A aumenta ulteriormente a causa di forze esterne, la bobina (2) viene spostata ulteriormente verso la molla di compressione (3).
Ciò provoca l'apertura di un percorso di flusso sopra il terreno di controllo (5) nel cursore di controllo (2) fino al serbatoio (porta Y). Una quantità di fluido sufficiente fluisce quindi nel serbatoio per impedire qualsiasi ulteriore aumento di pressione.
La camera della molla (6) viene drenata esternamente al serbatoio attraverso l'attacco Y.
È disponibile una valvola di non ritorno opzionale (7) per consentire il flusso libero dalla porta A alla porta B.
A pressure gauge connection(8), permits the secondary pressure to be monitored.
struttura del DR10DP 1-40B
Simboli di DR10 DP
