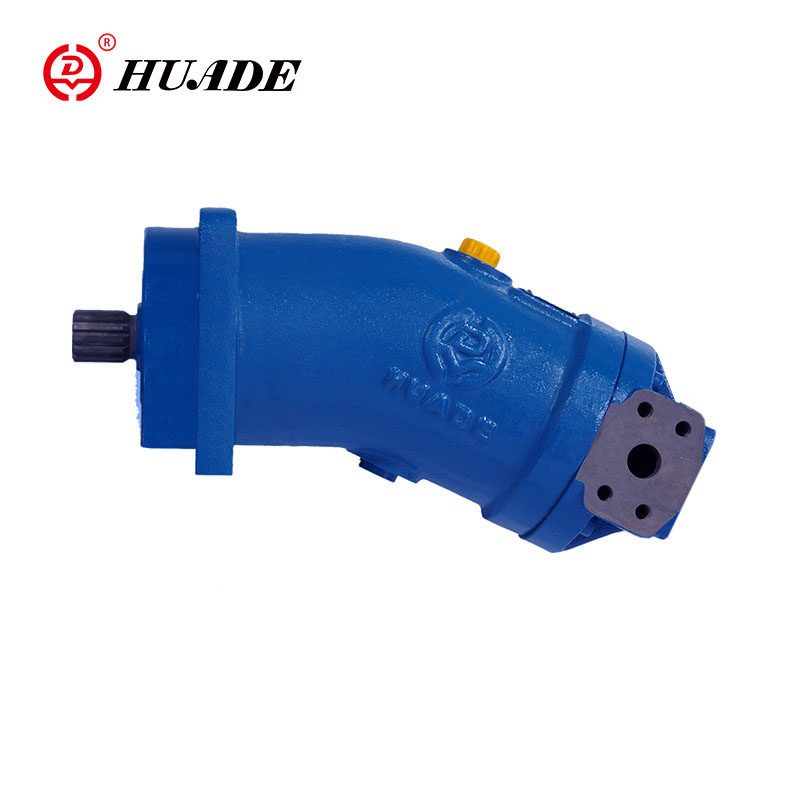

La pompa fissa A2FO del marchio Huade è adatta per trasmissioni idrostatiche in un circuito aperto. Basandosi sul concetto di risparmio energetico e protezione ambientale, Huade Hydraulic lavora duramente per fornire una pompa fissa a pistoni assiali ecologica. La pompa della serie A2FO presenta caratteristiche di piccole dimensioni, alta efficienza e risparmio energetico, che rappresentano la scelta ideale per il cliente.
■Tenuta dell'albero...Carico di pressione consentito
▶La durata della tenuta meccanica è influenzata dalla velocità dell'unità a pistoni assiali e dalla pressione di scarico della cassa (pressione della cassa).
▶Alla normale temperatura di esercizio non è consentito superare costantemente la pressione differenziale media di 2 bar tra la custodia e la pressione ambiente.
▶Per una pressione differenziale maggiore a velocità ridotta vedere il diagramma.
Sono ammessi picchi di pressione momentanei (t < 0,1 s) fino a 10 bar. La durata della tenuta meccanica diminuisce con l'aumentare della frequenza dei picchi di pressione.
▶La pressione della custodia deve essere uguale o superiore alla pressione ambiente.
■Caratteristica statica
♦Taglie dalla 10 alla 200
♦Taglie dalla 250 alla 500
NOTA:I valori sono validi per una pressione ambiente Pabs = 1 bar
■Intervallo di temperatura
▶La tenuta meccanica FKM può essere utilizzata per temperature di scarico della cassa da -25℃ a +115℃
▶Per i casi applicativi inferiori a -25 °C è necessaria una guarnizione dell'albero in NBR (campo di temperatura consentito: da -40 °C a +90 °C). Indicare la tenuta meccanica in NBR in chiaro al momento dell'ordine. Per favore contattaci.
■Direzione del flusso
| Senso di rotazione, visto sull'albero motore | Direzione del flusso |
| in senso orario (R) | S→B |
| in senso antiorario (L) | S→A |
■Cuscinetto a lunga durata
▶Taglie 250~500
▶Per una lunga durata e per l'uso con fluidi idraulici HF. Dimensioni esterne identiche al motore con cuscinetti standard. È possibile la successiva conversione a cuscinetti a lunga durata.
▶Si consiglia il lavaggio del cuscinetto e della custodia tramite l'attacco U.
▶Flusso di lavaggio...consigliato
| Dimensioni | 250 | 355 | 500 |
| qvscarico (l/min) | 10 | 16 | 16 |
| Porti | Porto per | Diagramma |
| A,B | Porto funzionante |
|
| S | Porta di aspirazione | |
| T | Porta di drenaggio | |
| U(dimensioni 250~500) | Porta di lavaggio |
Taglie 5~500 Serie 6 Pressione nominale 400 bar Pressione massima 450 bar
Caratteristiche:
▶ Pompa fissa con gruppo rotante a pistoni assiali conici ad asse inclinato, per trasmissioni idrostatiche in circuito aperto
▶ Per l'utilizzo in applicazioni mobili e fisse, la portata è proporzionale alla velocità di azionamento e alla cilindrata
▶ I cuscinetti dell'albero di trasmissione sono progettati per i requisiti di durata operativa normalmente riscontrati in queste aree
▶ Elevata densità di potenza, Piccole dimensioni, Elevata efficienza totale, Design economico, Pistone conico monopezzo con fasce elastiche per la tenuta
Applicazione:
La pompa fissa a pistoni assiali A2FO è adatta per macchinari mobili o settori industriali.
