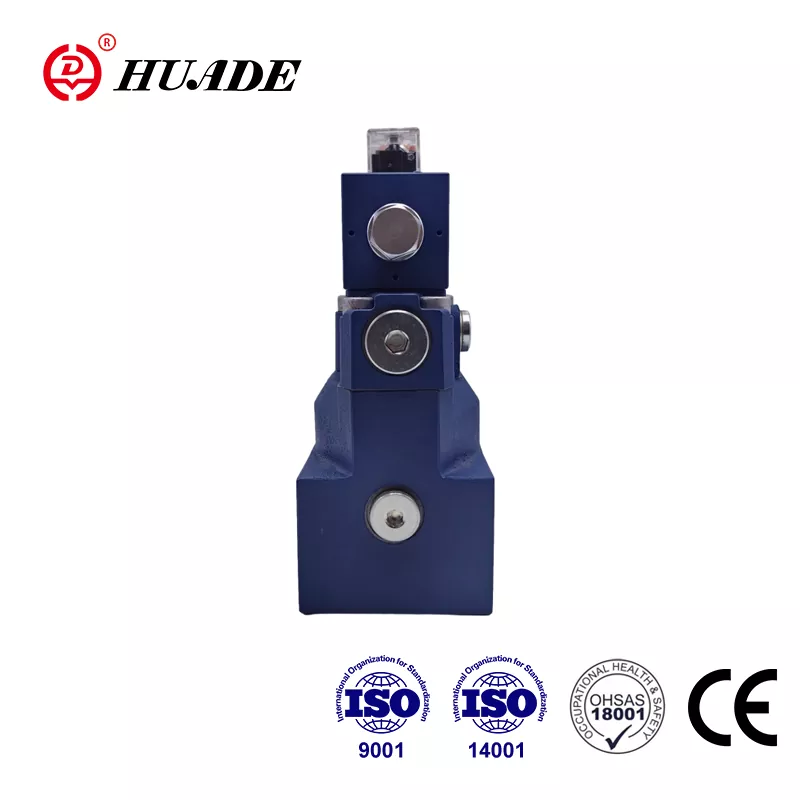

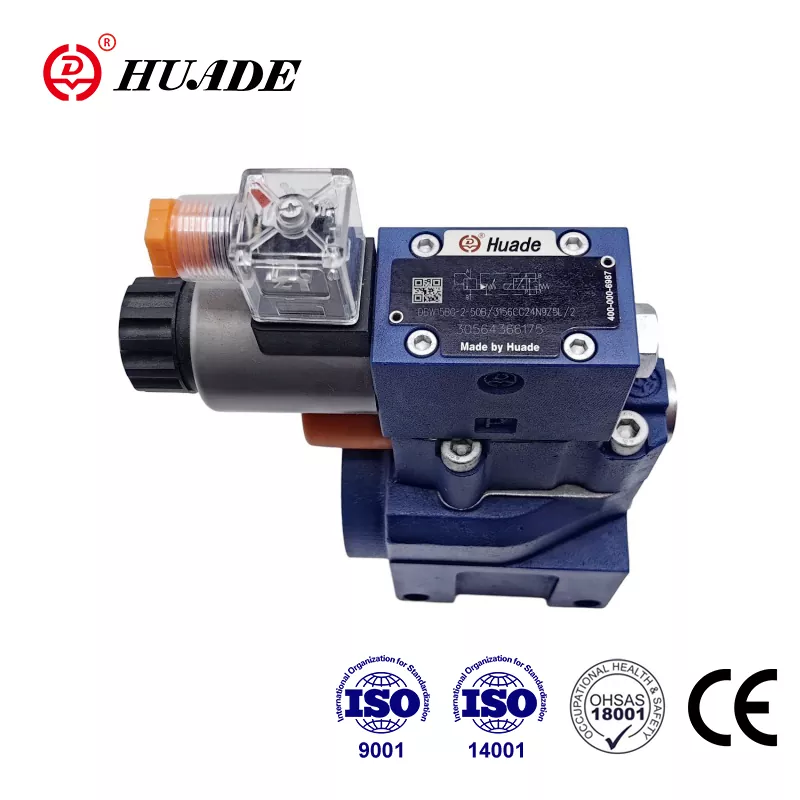

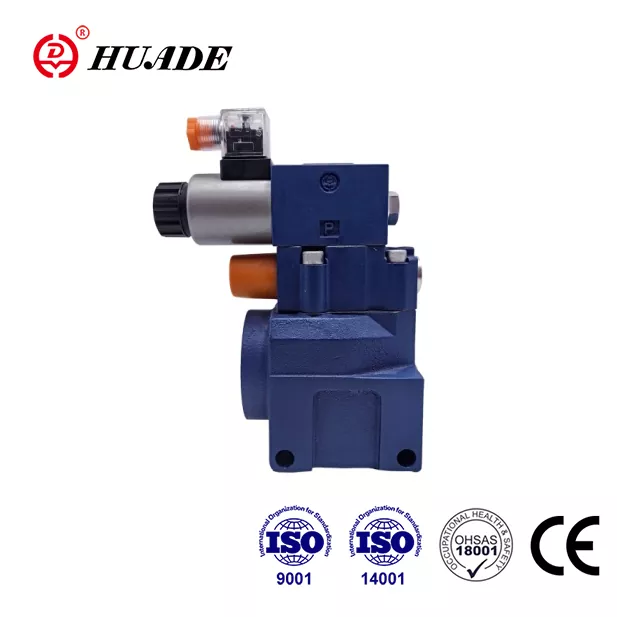

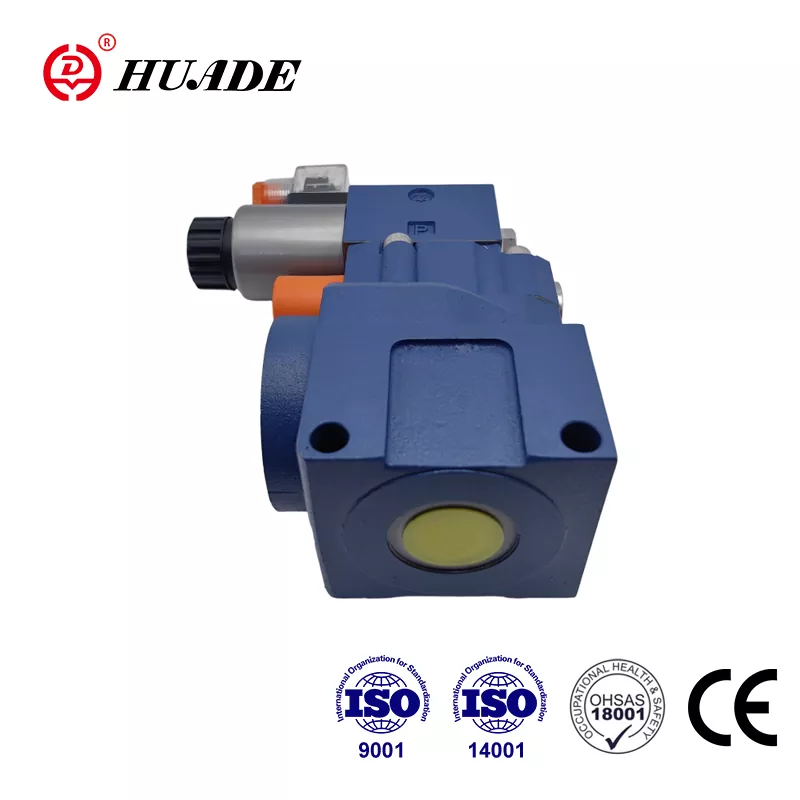

Valvola di sicurezza a pressione DBW 20

Huade Idraulic fornisce spesso valvole idrauliche con qualità simile ai marchi di prima linea ma a prezzi più convenienti. Valvola di sicurezza a pressione DBW 20 può abbinare Rexroth in termini di prestazioni e parametri. Il motivo è che Huade Hydraulic ha introdotto la tecnologia all'avanguardia da Rexroth a causa di due cooperazione a lungo termine con Rexroth. Come produttore con notevole resistenza nel campo della trasmissione e del controllo idraulico, Huade Hydraulic presta maggiore attenzione alla praticità delle sue valvole di pressione ed è favorito dal mercato. Tutti i rami dell'impresa hanno superato ISO9001, ISO14001 e OH SAS18001. Huade® è una famosa Cina nazionale per la qualità affidabile e le prestazioni stabili dei suoi prodotti.

Parametro del prodotto della valvola di scarico della pressione DBW 20

Funzionalità del prodotto e applicazione della valvola di scarico della pressione DBW 20

Caratteristiche:

▶ Montaggio della piastra sottogruppo

▶ Pattern di porting a Din 24 340, Form E, ISO 6264 e Cetop - RP 121H

▶ Collegamento del tubo

▶ Inserire la connessione

▶ Tre elementi di regolazione:

. Manopola rotante

. Esagono. Vite a testa con cappuccio protettivo

. Manopola rotante bloccabile con scala

▶ Scaricamento azionario del solenoide tramite valvola a bobina direzionale integrata

Applicazione:

La funzione principale delle valvole di scarico della pressione DBW 20 è di limitare e scartare lo scarico attivo della pressione di controllo.

Sezione e simboli della valvola di scarico della pressione DBW 20

Generale

Le valvole di scarico a pressione azionarie pilota DBW sono costituite principalmente dalla valvola principale (1) con il gruppo bobina principale (3) e la valvola azionaria del pilota (2) con elemento di regolazione della pressione.

Tipo di valvola di scarico della pressione DB

La pressione presente nella porta A agisce sulla bobina principale (3). Allo stesso tempo, la pressione viene applicata tramite le linee di controllo (6) e (7), che sono dotate di orifizi (4) e (5), sul lato caricato a molla della bobina principale (3) e sulla palla (8) nella valvola di controllo pilota (2). Se la pressione nella porta A supera la valvola impostata sulla molla (9), la palla (8) si apre contro la molla (9).

Il segnale per questo arriva internamente tramite le linee di controllo (10) e (6) dalla porta A. Il fluido di pressione sul lato caricato a molla della bobina principale (3) ora scorre attraverso la linea di controllo (7), il foro orifizio (11) e la sfera (8) nella camera della molla (12). A causa degli orifizi (4) e (5) si verifica una caduta di pressione nella bobina principale (3), è aperta la connessione dalla porta A alla porta B. Ora il fluido di pressione scorre dalla porta A alla porta B mantenendo la pressione operativa impostata.

La valvola di scarico della pressione può essere scaricata o passare a una diversa pressione (seconda fase di pressione) tramite la porta "x" (15).

Tipo di valvola di scarico della pressione DBW

La funzione di questa valvola è sostanzialmente uguale al tipo di valvola DB

Lo scarico sulla bobina principale (3), tuttavia, si ottiene attirando la valvola direzionale incorporata (16).

Struttura di DBW ... 50b

Simbolo di dbw ... 50b

Avviso

1. Il fluido deve essere filtrato. La finezza del filtro minimo è di 20 ㎛.

2. Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato all'ingresso dell'aria.

3. Prodotti senza sotto -piastra quando si lasciano la fabbrica, se ne hai bisogno, si prega di ordinare in particolare.

4. Le viti di fissaggio delle valvole devono essere un livello di alta intensità (classe 10.9). Selezionare e utilizzare, in base al parametro elencato nel libro di esempio.

5. La rugosità della superficie collegata alla valvola è richiesta la rugosità superficiale è 0,8.

6. La finitura superficiale del pezzo di accoppiamento è richiesta a 0,01/100 mm.
