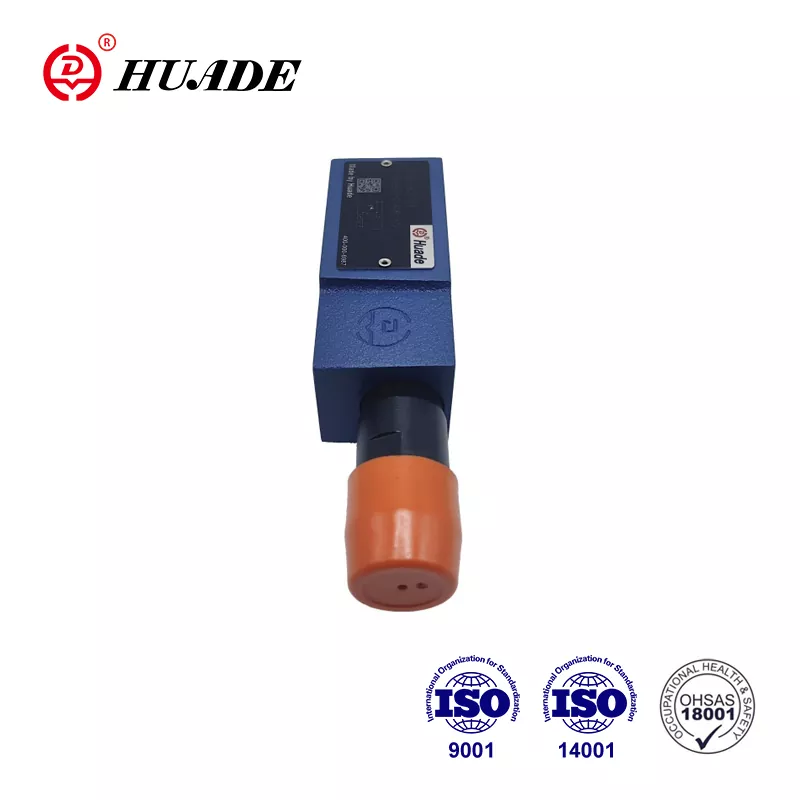

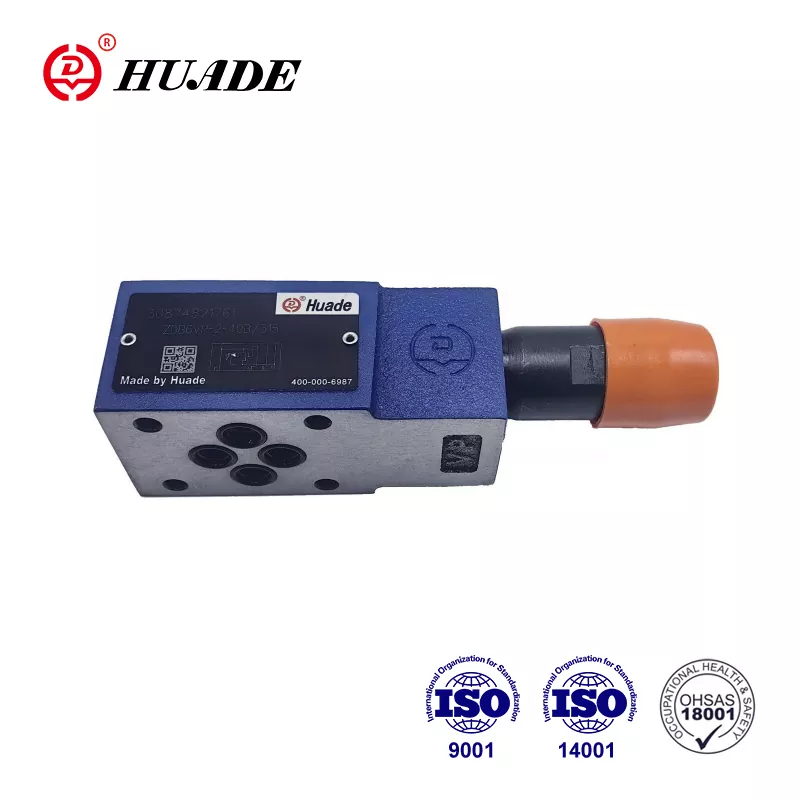

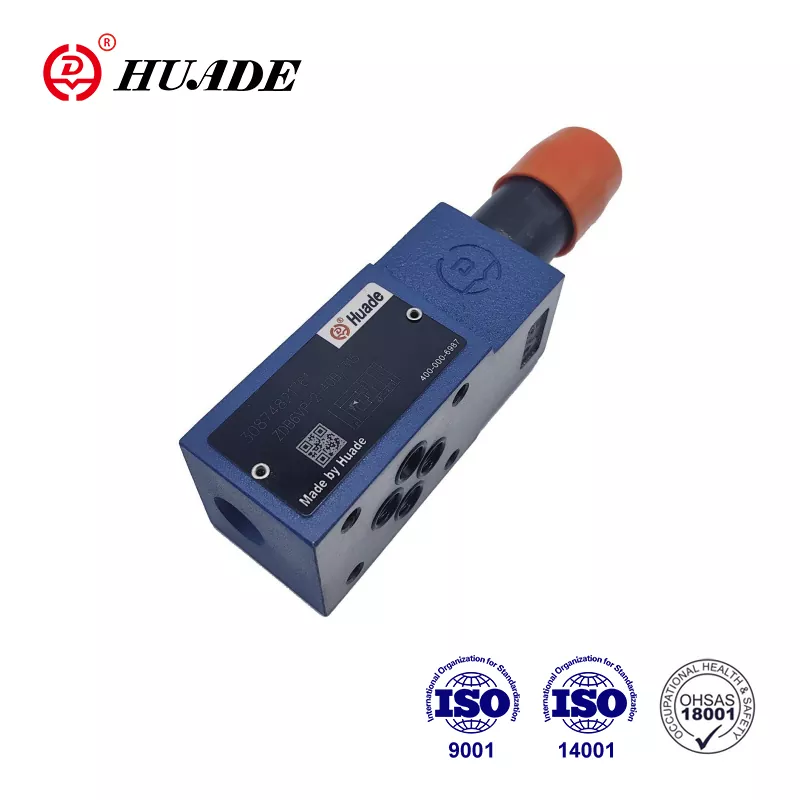

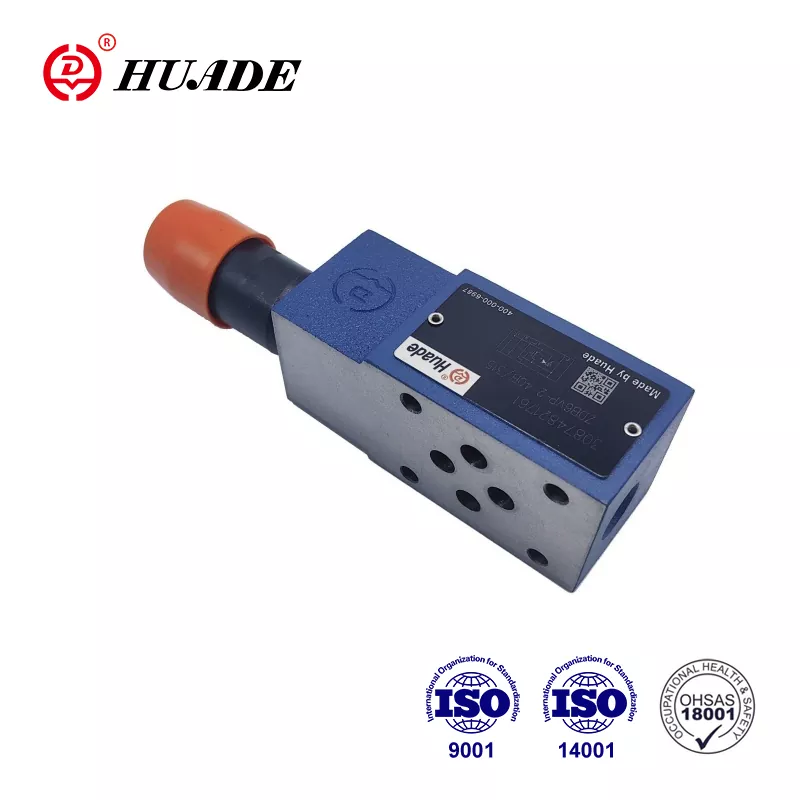

Dalla sua fondazione nel 1979, Huade Hydraulic è oggi cresciuta fino a raggiungere una produzione su scala considerevole. La valvola limitatrice di pressione Z2DB 6 ha un prezzo relativamente più basso rispetto ad altri marchi di fama internazionale. La fabbrica presta maggiore attenzione alla praticità e al rapporto costo-efficacia. Per fornire prodotti più economici, la fabbrica si riempie di risorse nazionali. Allo stesso tempo, per garantire la qualità, ha introdotto più di 750 apparecchiature di produzione avanzate provenienti da tutto il mondo. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Rispetto ad altre valvole idrauliche simili, le valvole limitatrici di pressione Huade® sono più avanzate nella tecnologia e più durevoli in questo settore. Sono ampiamente utilizzati nell'industria militare grazie alla qualità affidabile e alle prestazioni stabili.
|
Fluido in pressione |
Olio minerale (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|
|
Fluido in pressione - intervallo di temperatura (℃) |
-30～+80 |
|
|
Intervallo di viscosità (mm/s) |
10～800 |
|
|
Grado di contaminazione del fluido |
Grado massimo consentito di contaminazione del |
|
|
Pressione operativa, max. (MPa) |
fino al 31.5 |
|
|
Pressione regolabile, max. impostazione (MPa) |
fino a 5、a 10、a 20、a 31,5 |
|
|
Flusso, massimo (l/min) |
fino a 60 |
|
|
Peso |
Tipo ZDB 6 (Kg) |
ca. 1 |
|
Tipo Z2DB 6 (Kg) |
ca. 1.2 |
|
Caratteristiche:
▶ Valvola a piastra intermedia
▶ 4 campi di pressione
▶ 5 opzioni di circuito
▶ Con una o due cartucce limitatrici di pressione

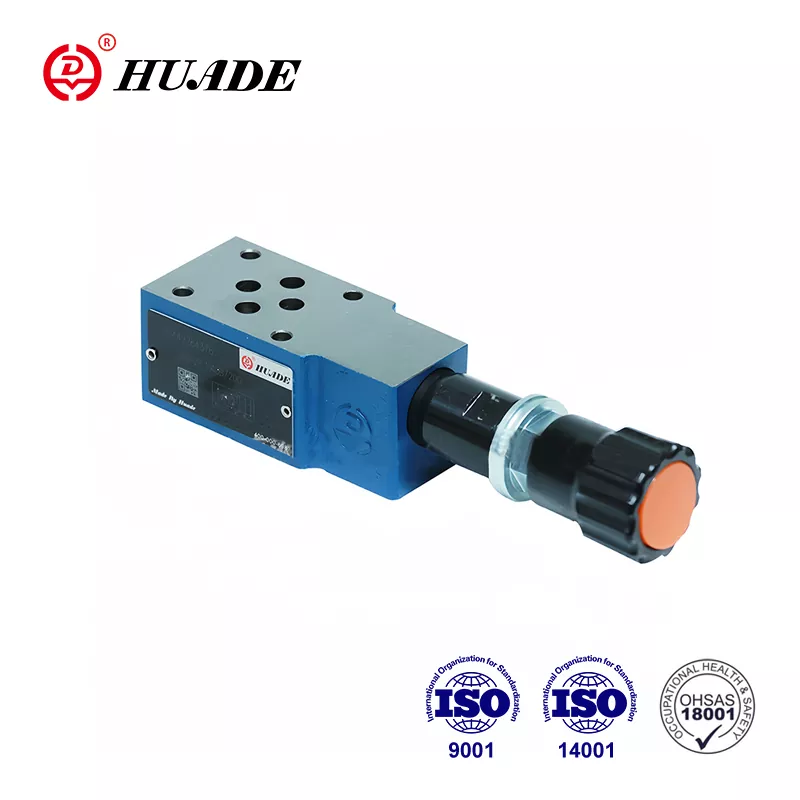

▶ 4 elementi di regolazione.
·Manopola
·Manicotto con esagono e cappuccio protettivo
·Manopola girevole bloccabile con scala
·Manopola girevole bloccabile
Applicazione:
La funzione principale della valvola limitatrice di pressione Z2DB 6 è limitare la pressione all'interno di un sistema idraulico.
Le valvole limitatrici di pressione tipo ZDB e Z2DB sono pilotate e hanno un design a piastra intermedia.
Sono costituiti essenzialmente dall'alloggiamento (7), insieme ad una o due cartucce della valvola limitatrice di pressione.
La pressione del sistema viene impostata mediante l'elemento di regolazione (4).
A riposo la valvola è chiusa. La pressione nel raccordo A agisce sul cursore (1). Allo stesso tempo, la pressione passa attraverso l'orifizio (2) sul lato caricato a molla della bobina (1) e attraverso l'orifizio (3) verso l'otturatore pilota (6). Se la pressione nell'attacco A supera il valore impostato sulla molla (5), l'otturatore pilota (6) si apre. Il fluido può ora fluire dal lato caricato a molla della bobina (1), dall'orifizio (3) e dal canale (8) nella porta T. La caduta di pressione risultante sposta quindi la bobina (1), provocando l'apertura della connessione da A a T, mentre la pressione impostata sulla molla (5) viene mantenuta.
L'olio pilota dalle due camere della molla ritorna esternamente al serbatoio attraverso la porta T.
Simbolo di Z2DB 6
1.Il fluido deve essere filtrato. La finezza minima del filtro è 20 ㎛.
2.Il serbatoio deve essere sigillato e un filtro dell'aria deve essere installato sull'ingresso dell'aria.
3. Prodotti senza sottopiastra quando lasciano la fabbrica, se necessari, si prega di ordinarli appositamente.
4.Le viti di fissaggio della valvola devono essere ad alta intensità (classe 10.9). Selezionarli e utilizzarli in base ai parametri elencati nel campionario.
5. È richiesta la ruvidità della superficie collegata alla valvola. La ruvidità della superficie è 0,8.
6. La finitura superficiale del pezzo accoppiato è richiesta a 0,01/100 mm.
