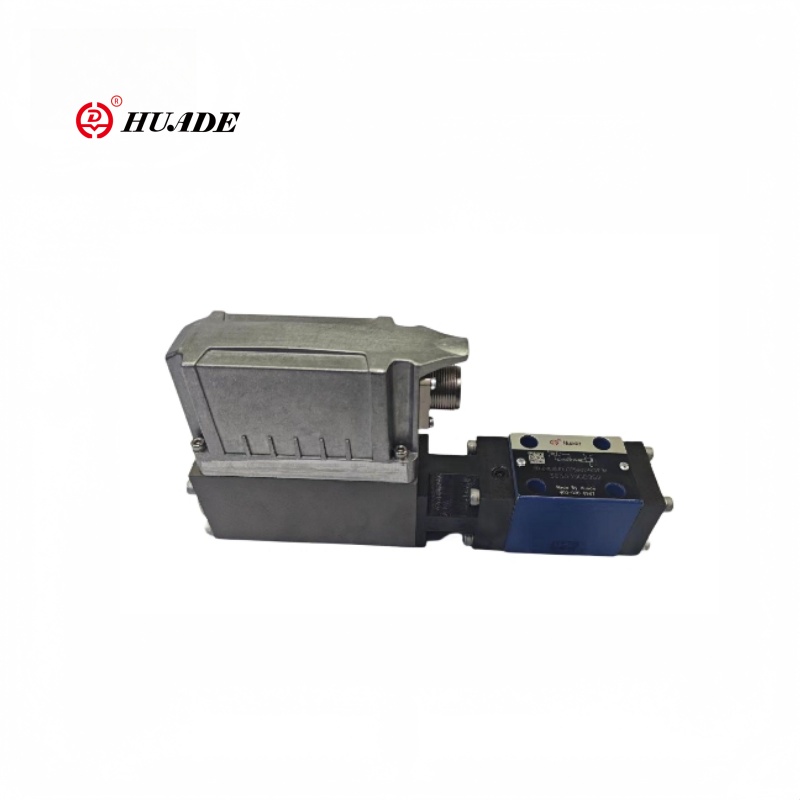

Valvola di riduzione della pressione proporzionale Drebe 6x-1x

La serie di valvole di riduzione della pressione proporzionale a sei vie a sei vie adotta una serie pilota, che può ridurre la forza trainante del nucleo della valvola principale e migliorare la velocità di risposta (la risposta in frequenza può raggiungere oltre 10Hz). La struttura a sei vie riduce la complessità della pipeline ed è adatta per spazi compatti. Valve Drebe 6x-1x supporta protocolli di comunicazione industriale standard (come Profinet, Ethercat), che è facile da integrare in sistemi idraulici intelligenti.

Parametro del prodotto della valvola di riduzione della pressione proporzionale Drebe 6x-1x

Funzionalità del prodotto e applicazione della valvola di riduzione della pressione proporzionale Drebe 6x-1x

Caratteristiche:

▶ Valvole azionarie pilota con feedback di posizione ed elettronica di bordo per ridurre la pressione del sistema nel consumatore (solo olio pilota interno)

▶ Versione a 3 vie (p-a/a -t), pmin = pt

▶ Regolabile attraverso la posizione dell'armatura contro la molla di compressione

▶ CONTROLLATO POSIZIONE, isteresi minima <1 %, tempi di risposta rapidi, vedi dati tecnici

▶ Limitazione della pressione a un livello sicuro anche con elettronica difettosa (corrente del solenoide I> imax)

▶ Per l'attacco della piastra, la configurazione del foro di montaggio a ISO 4401-03-02-0-05. Sottosegri secondo il foglio di catalogo RE45053 (ordine separatamente)

▶ Connettore plug-in a Din 43563-AM6, vedere il foglio del catalogo RE 08008 (Ordina separatamente)

▶ Dati per l'elettronica di trigger a bordo

Applicazione:

La serie di valvole di riduzione della pressione proporzionale Drebe 6x-1x è un componente ad alte prestazioni nei sistemi idraulici industriali, adatto a condizioni di lavoro complesse che richiedono un controllo preciso della pressione e una risposta dinamica come macchinari di costruzione, attrezzature metallurgiche, macchine per stamping e macchine per la fase di fustigazione.

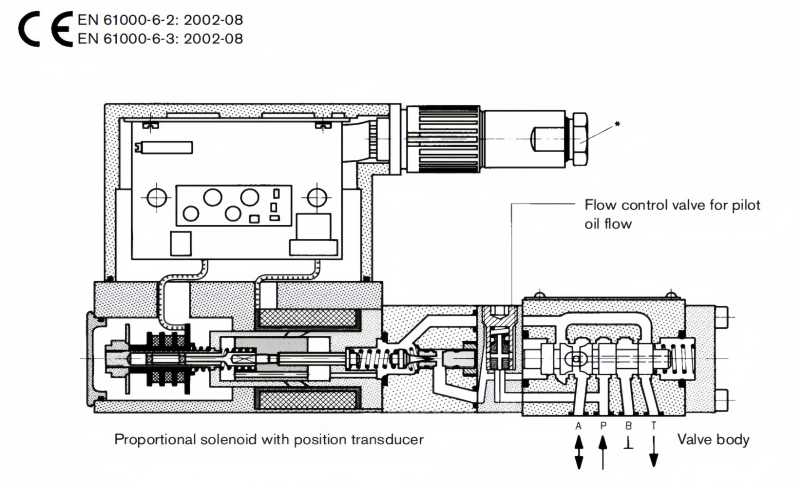

Funzione e sezione della valvola di riduzione della pressione proporzionale Drebe 6x-1x

Generale

Tipo Drebe6x Le valvole di riduzione della pressione proporzionale sono azionate con una fase principale a 3 vie.

La valvola pilota (stadio pilota della valvola di pressione) è fornita internamente con un flusso controllato di olio pilota tramite P.

Le valvole sono attuate per mezzo di un solenoide proporzionale controllato dalla posizione con elettronica di bordo.

Con queste valvole, la pressione in un (consumatore) può essere regolata e ridotta infinitamente in relazione al setpoint.

Principio di base

Per regolare la pressione del sistema in A, un setpoint è impostato nell'elettronica di trigger. Sulla base di questo setpoint, l'elettronica controlla la posizione del solenoide contro la forza della molla. Il solenoide proporzionale è posizionato proprio sulla curva caratteristica della molla. Lo stadio pilota è fornito con olio da P a una portata di <0,6 L/min tramite una valvola di controllo del flusso. La pressione pilota viene confrontata con la pressione del consumatore (più primavera) in A e regolata.

La primavera si traduce in pamino = P in T.

Limitazione della pressione per la massima sicurezza

Se si verifica un guasto nell'elettronica, in modo che la corrente del solenoide (IMAX) superi il suo livello specificato in modo incontrollato, la pressione non può salire al di sopra del livello determinato da

La massima forza di primavera.
