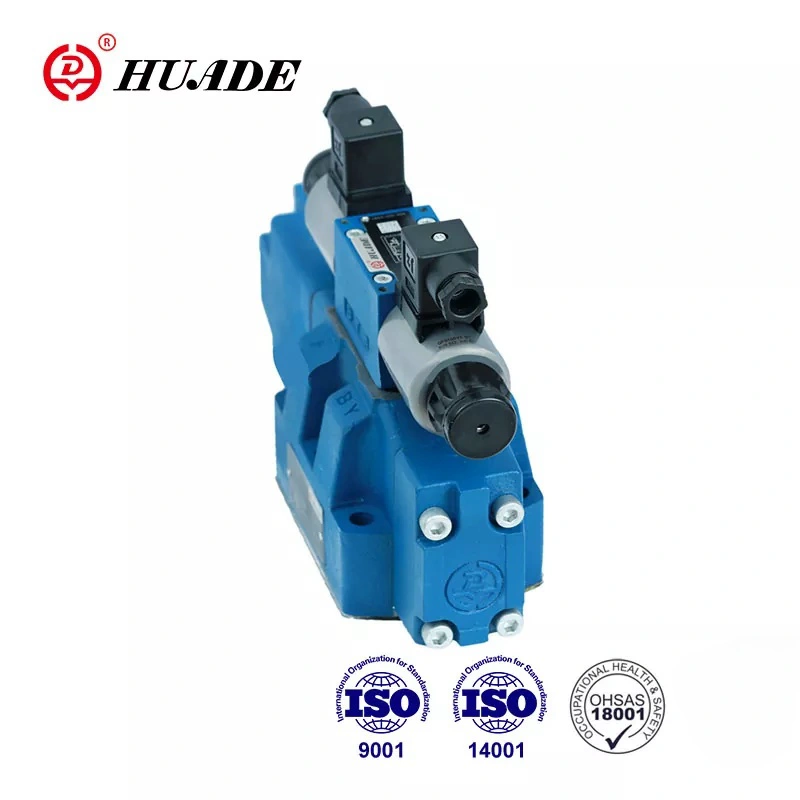

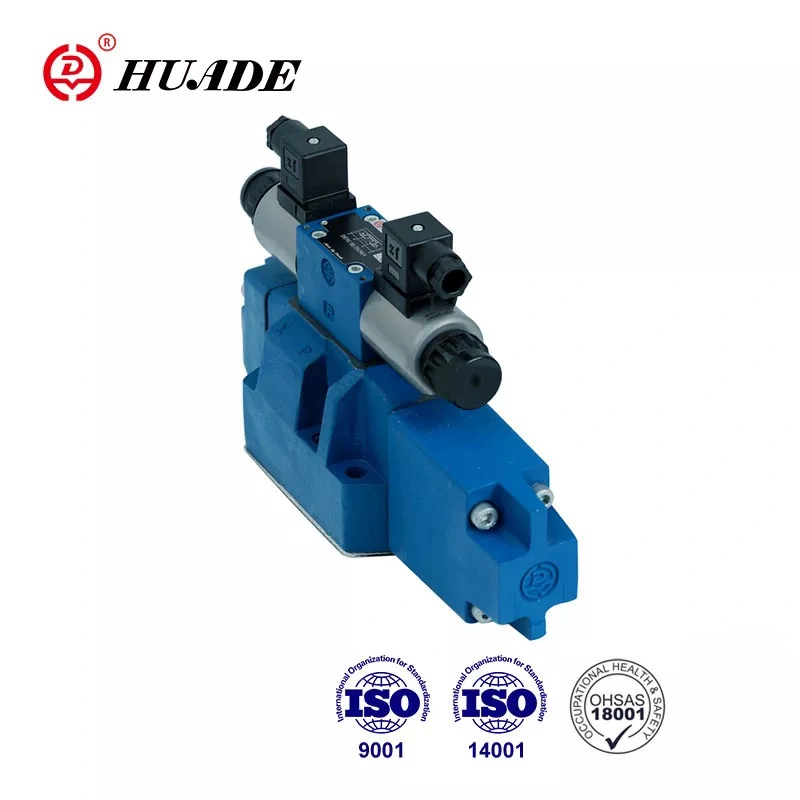

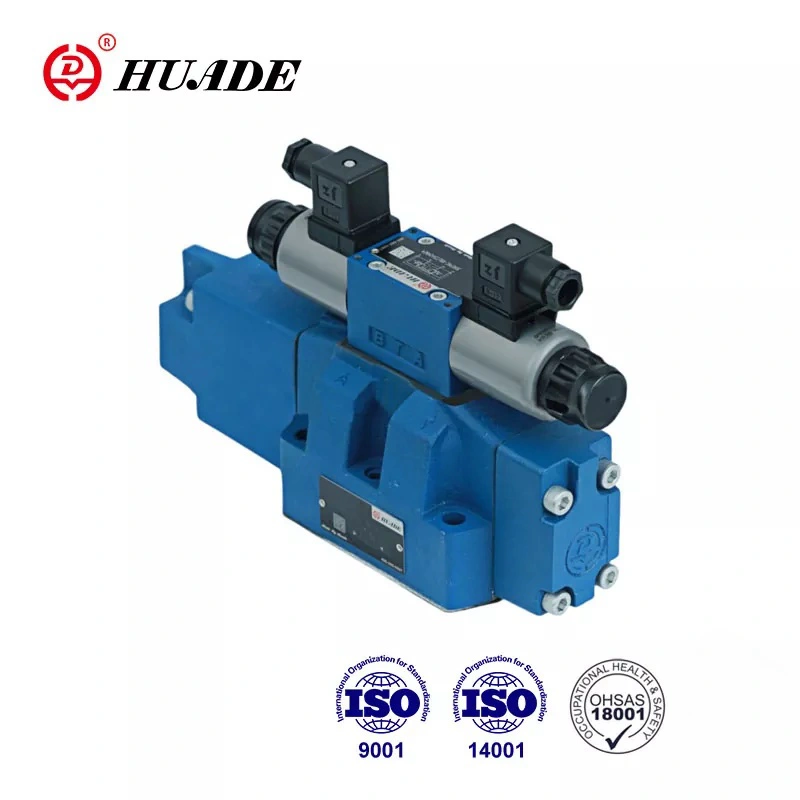

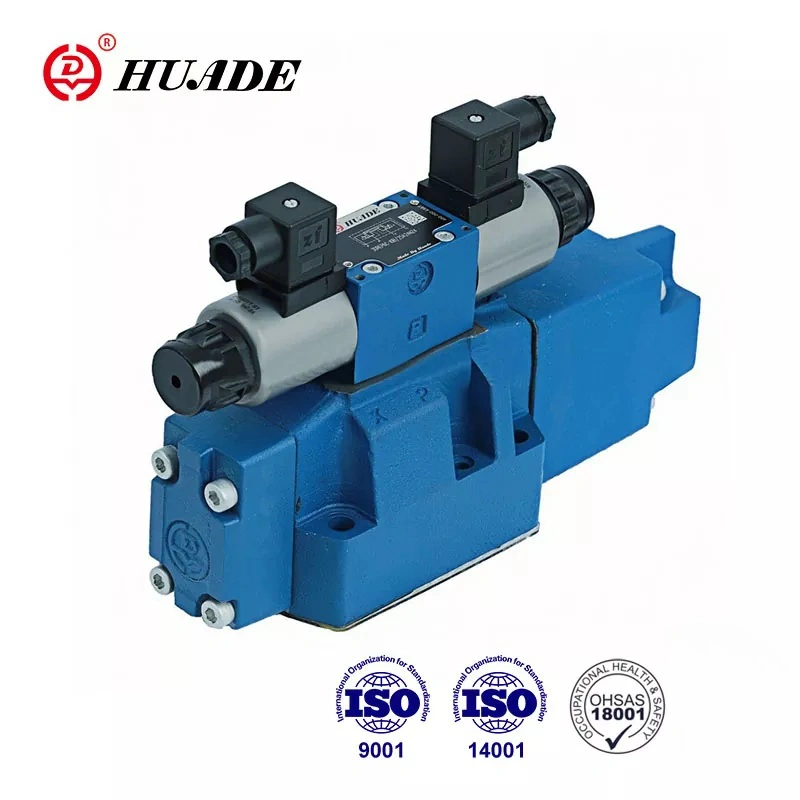

Una singola valvola proporzionale 4WRH può controllare sia il flusso che la direzione del flusso, semplificando la struttura del sistema. Il corpo della valvola adotta un canale interno fuso, con elevata capacità di flusso e grande portata. La valvola principale adotta una scanalatura di controllo triangolare assiale, con piccola caduta di pressione e perdita di pressione sulla spalla di controllo. La valvola proporzionale tipo 4WRH è adatta per sistemi con grandi portate e requisiti di alta precisione.
|
Dati idraulici |
|||||
|
misurare |
10 |
16 |
25 |
32 |
|
|
pressione della valvola pilota (MPa) |
alimentazione esterna dell'olio di pilotaggio |
da 3 a 10 |
|||
|
alimentazione interna dell'olio di pilotaggio |
Fino a 10 (oltre 10 è necessario installare ZDR6DP2-30B/75YM) |
||||
|
Pressione della valvola principale (MPa) |
31.5 |
35 |
|||
|
Pressione di ritorno (MPa) |
porta T (ritorno dell'olio di pilotaggio esterno) |
31.5 |
25 |
15 |
|
|
porta T (ritorno interno dell'olio di pilotaggio) |
3 |
||||
|
Porto Y |
3 |
||||
|
Volume dell'olio pilota (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Flusso dell'olio pilota alla porta X o Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flusso attraverso la valvola principale (l/min) |
270 |
460 |
877 |
1600 |
|
|
Isteresi (l/min) |
6 |
||||
|
Ripetibilità (%) |
3 |
||||
|
grado di contaminazione(㎛) |
≤20 |
||||
|
Fluido |
Olio minerale (per tenuta NBR). Estere fosforico (per tenuta FPM) |
||||
|
Intervallo di viscosità (mm²/s) |
da 2,8 a 380 |
||||
|
Intervallo di temperatura del fluido (℃) |
da -20 a +70 |
||||
|
Posizione di montaggio |
opzionale |
||||
|
Peso (kg) |
valvola con un solenoide |
7.4 |
12.7 |
17.5 |
41.8 |
|
valvola con due solenoidi |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Dati elettrici |
||
|
Tipologia di fornitura |
DC |
|
|
Corrente nominale del solenoide (A) |
0.8 |
|
|
Resistenza della bobina (Ω) |
freddo (a20℃) 19,5; valvola max., caldo 28.8 |
|
|
Temperatura ambiente (℃) |
50 |
|
|
Temperatura della bobina (℃) |
150 |
|
|
Ciclo di lavoro |
Continuo |
|
|
Corrente pilota (A) |
0.02 |
|
|
Isolamento |
IP65 |
|
|
Associato |
Con 1 tempo di rampa |
VT-3000S30 |
|
Con 5 tempi di rampa |
VT3006S30 |
|
|
Collegamento elettrico |
Collegamento a spina |
|
Caratteristiche:
▶ Valvola proporzionale WRH direzione pilota
▶ Per il montaggio su piastra
▶ Per il controllo della direzione e della portata di un fluido idraulico
▶ Centrato a molla, senza deriva della bobina
▶ Bassa caduta di pressione nelle zone di controllo
▶ Valvola e controllo elettronico da un unico fornitore
▶ Funzionamento dell'elettromagnete proporzionale
▶ Schema delle connessioni secondo DIN 24 340 forma A, ISO4401 e CETOP-RP121H
Applicazione:
La valvola proporzionale tipo 4WRH è ampiamente utilizzata in vari settori come macchine utensili, metallurgia, industria leggera, estrazione mineraria, ingegneria, ecc.
Le valvole tipo 4WRH sono valvole direzionali proporzionali pilotate per funzionamento esterno tramite valvole di controllo della pressione. Il funzionamento e il principio sono gli stessi della valvola tipo 4WRZ. La piastra di interconnessione (12) collega l'attacco pilota A con l'attacco T(Y ) e connessione pilota B con P(X). La pressione pilota sulla valvola principale deve essere compresa tra 0,4 MPa e 2,5 MPa. Pertanto il flusso è da P ad A e da B a T o da P a B e da A a T.
Struttura delle valvole direzionali proporzionali 4WRH
Valvola pilota
La valvola pilota è una valvola riduttrice di pressione a 3 vie proporzionale azionata da un solenoide (tipo 3DREP6). L'inserto dell'acceleratore è installato nelle porte A e B, per ulteriori dettagli vedere il testo di 3DREP6
Struttura della valvola pilota tipo 3DREP6
Simbolo della valvola direzionale proporzionale 4WRH
