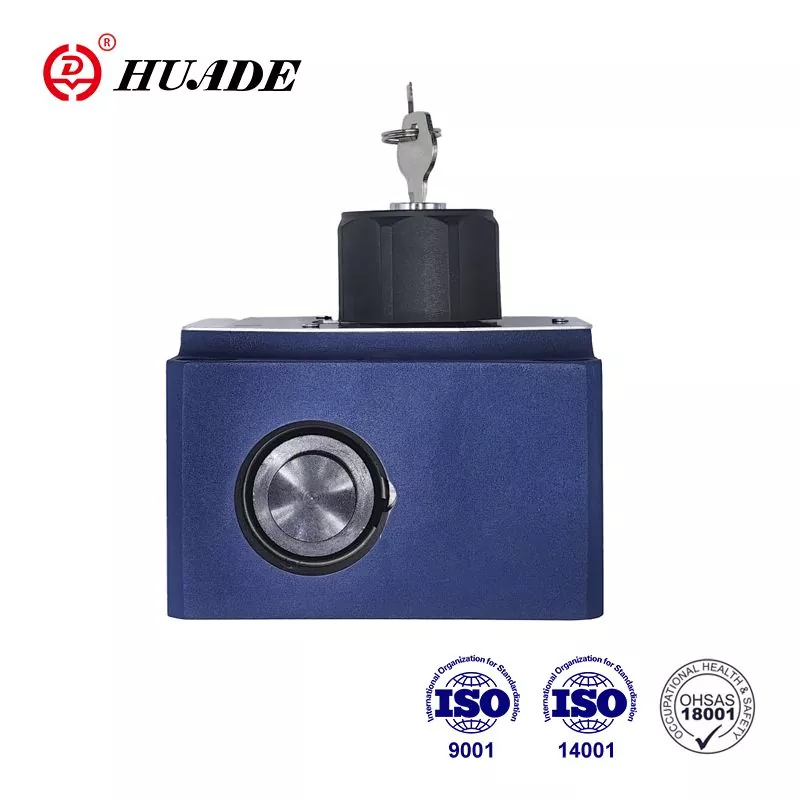

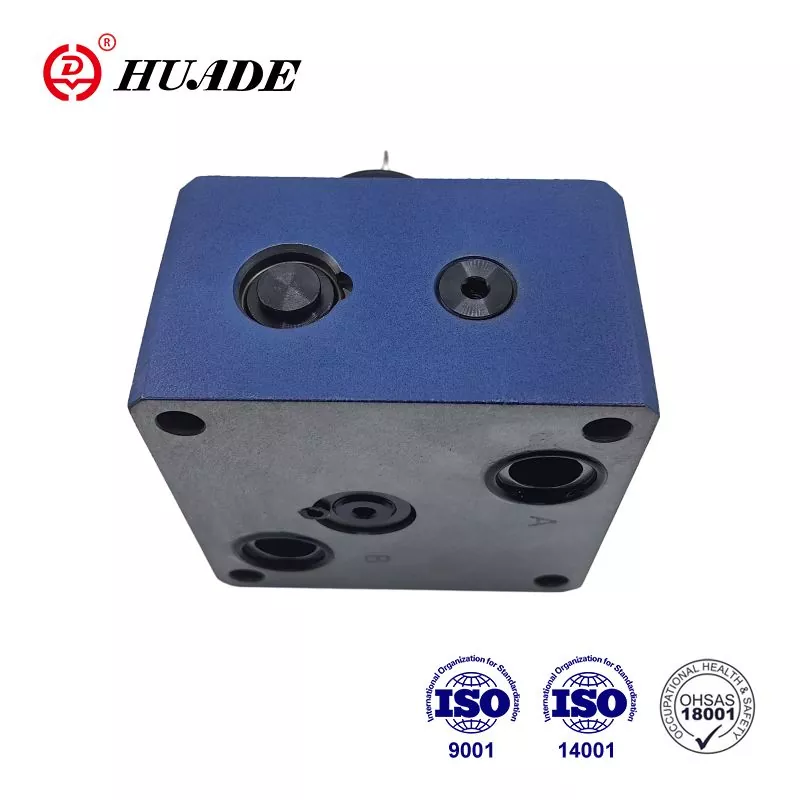

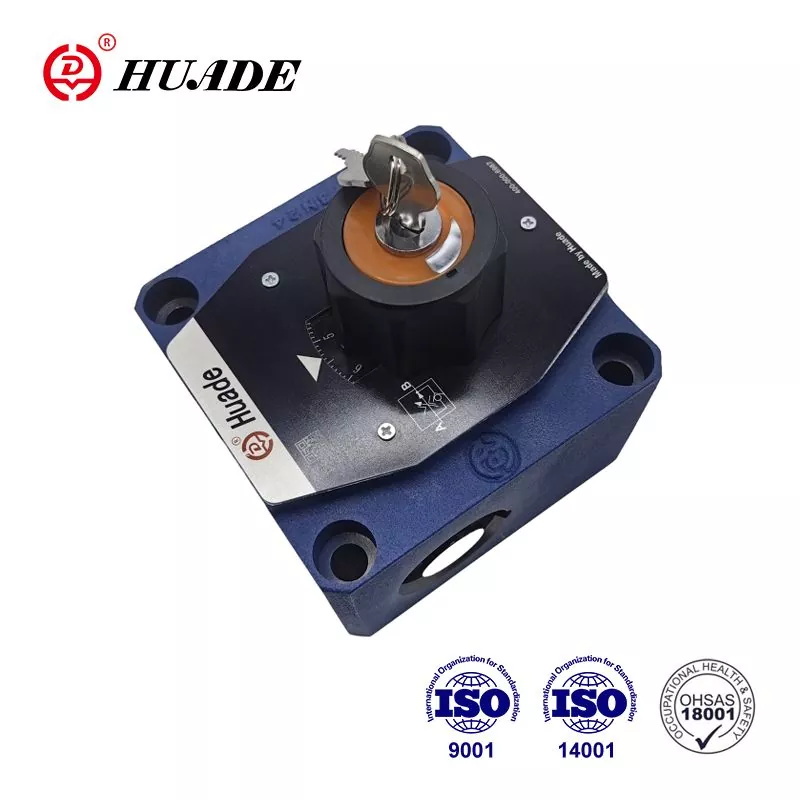

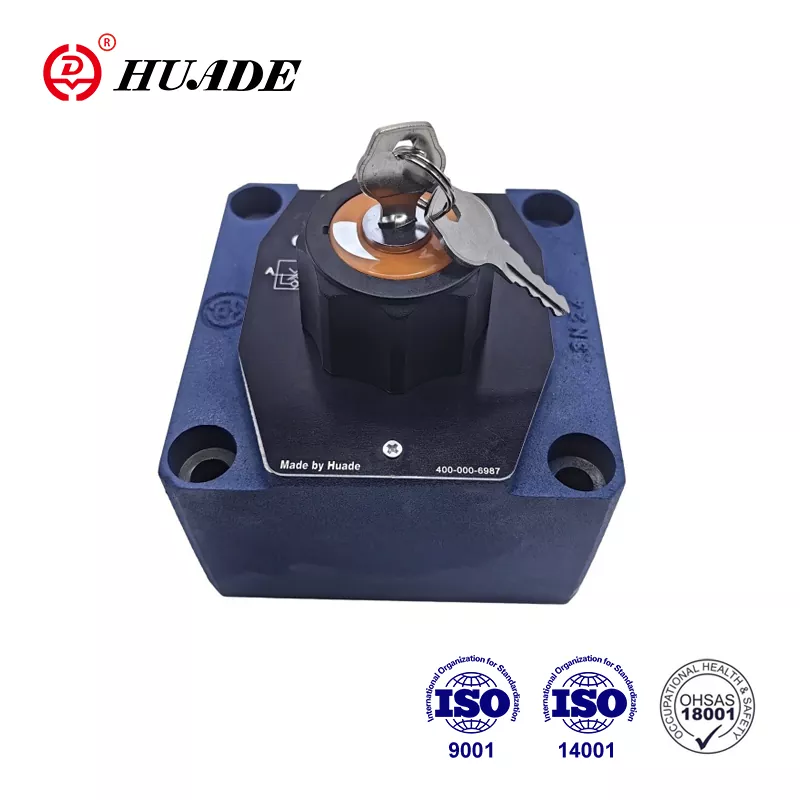

Le valvole di controllo del flusso sono valvole di controllo del flusso a 2 vie. Grazie alla doppia collaborazione con Rexroth dal 1979, Huade ha incorporato la tecnologia all'avanguardia di Rexroth. La qualità delle valvole di controllo del flusso Huade® può eguagliare quella dei marchi internazionali di primo livello e il prezzo dei prodotti è ancora più basso. La serie di valvole di controllo del flusso può essere utilizzata nel sistema idraulico dello sterzo. Huade Hydraulic possiede enormi clienti nel settore marittimo.
|
Generale |
|
|
Fluido idraulico |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
|
Intervallo di temperatura (℃) |
da -30 a+80 |
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
|
Piastra sandwich raddrizzatore |
||
|
Portata max (l/min) |
10 |
16 |
|
fino a 50 |
fino a 160 |
|
|
Pressione operativa (MPa) |
fino al 31.5 |
|
|
Pressione di cracking (MPa) |
0.15 |
|
|
Peso (chilogrammo) |
3.2 |
9.3 |
|
Fluire. Qmax (l/min) |
taglia 10 |
taglia 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p con ritorno libero B → A, dipendente da Q (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Controllo del flusso |
stabile alla temperatura |
±2% (Q massimo) |
||||||
|
stabile alla pressione (fino a |
±2% (Q massimo) |
±5%(Q massimo) |
||||||
|
Pressione d'esercizio, attacco max. A (MPa) |
fino al 31.5 |
|||||||
|
Intervallo di differenza di pressione minima (MPa) |
0,3-0,7 |
0,5~1,2 |
||||||
|
Grado di contaminazione (μ m) |
25 (Q<5 l/min) |
10 (Q < 0,5 l/min) |
||||||
|
Peso (Kg) |
5.6 |
11.3 |
||||||
Caratteristiche:
▶ Schema delle connessioni secondo DIN 24 340,da A,ISO 4401 e CETOP - RP 121H
▶ Limitatore di corsa del compensatore di pressione, opzionale
▶ Funzionamento meccanico
▶ Riduzione del salto all'avvio
▶ Controllo del flusso in entrambe le direzioni utilizzando una piastra sandwich raddrizzatore
Applicazione:
Le valvole di controllo del flusso 2FRM 10 vengono utilizzate per mantenere un flusso costante indipendentemente dalla pressione e dalla temperatura.
Le valvole 2FRM 10 sono costituite essenzialmente da alloggiamento (1), boccola dell'orifizio (3), compensatore di pressione (4) con limitatore di corsa opzionale, valvola di ritegno (5), elemento di regolazione (2).
Il flusso dal canale A al canale B viene strozzato in corrispondenza dell'orifizio (6). Per mantenere costante la portata attraverso l'orifizio, a monte dell'orifizio (6) è collegato un compensatore di pressione. Il flusso viene mantenuto in gran parte indipendente dalla temperatura grazie al design dell'orifizio. Il flusso di ritorno libero dal canale B al canale A viene diretto tramite la valvola di ritegno (5). Il flusso è controllato solo da A a B. Per controllare i flussi in entrambe le direzioni è possibile installare una piastra sandwich raddrizzatore tipo Z4S sotto il flusso valvola di controllo.
Struttura della valvola di controllo del flusso 2FRM 10
Simbolo della valvola di controllo del flusso 2FRM 10
