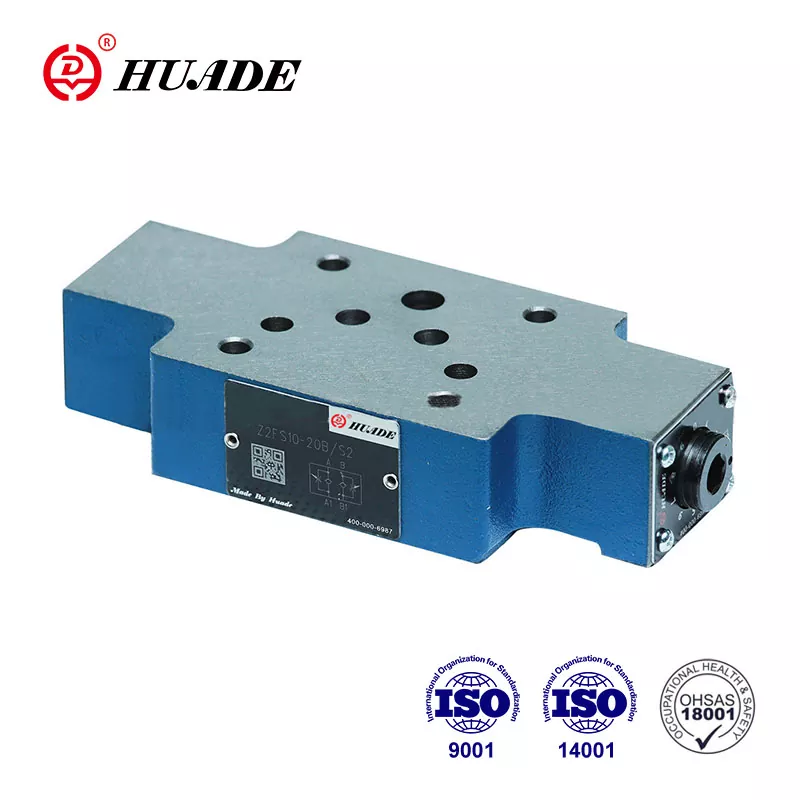

La doppia valvola di strozzamento/ritegno tipo Z2FS 10...-30B/...è realizzata con piastra intermedia. Questa valvola di flusso viene utilizzata per il controllo del dosaggio in entrata o in uscita. Può sostituire la serie Z2FS 10-5-3X offerta da Rexroth grazie a due collaborazioni a lungo termine con Rexroth. È anche possibile personalizzare l'imballaggio del prodotto delle valvole a farfalla Z2FS 10-5, ad esempio imballaggi in plastica impermeabile, cartone standard o imballaggi in compensato.
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
|
Intervallo di temperatura del fluido (℃) |
da -30 a+80 |
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
|
Grado di contaminazione |
Grado di contaminazione massimo consentito del fluido idraulico secondo NAS 1638 |
|
Pressione massima di esercizio (MPa) |
fino al 31.5 |
|
Flusso massimo (l/min) |
fino a 160 |
|
Peso (kg) |
circa 3,1 |
Caratteristiche:
▶ Valvola a piastra intermedia
▶ Schema delle connessioni secondo DIN 24 340 da A, ISO 4401 e CETOP - RP 121 H
▶ Per limitare il flusso del fluido principale o pilota di 2 porte di servizio
▶ 3 elementi di regolazione
. Manopola girevole bloccabile con scala
. Mandrino con esagono interno e scala
. Manopola rotante con scala
▶ Per il controllo del dosaggio in entrata o in uscita
Applicazione:
La valvola di ritegno a doppio strozzatore Z2FS 10-5 viene utilizzata per limitare il flusso principale o pilota di una o due porte di servizio. Due valvole di strozzamento/ritegno disposte simmetricamente limitano il flusso in una direzione e consentono il flusso libero nella direzione opposta.
Per il controllo in dosaggio il fluido passa dall'attacco A1 all'attacco A2 attraverso il punto di strozzamento (1), costituito dalla sede della valvola (2) e dalla bobina di strozzamento (3.1). La bobina di strozzamento (3.1) è regolabile assialmente tramite l'alberino (4), consentendo così di regolare il punto di strozzatura (1). Allo stesso tempo il fluido nell'attacco A1 raggiunge il lato della bobina (6) attraverso il foro (5). la pressione presente in aggiunta alla forza della molla mantiene la bobina dell'acceleratore (3.1) nella sua posizione di strozzamento. Il flusso che rifluisce dall'apertura di servizio B2 sposta la bobina dell'acceleratore (3.2) contro la molla (7) facendo sì che la valvola agisca come una valvola di ritegno e consentendo il libero flusso. A seconda del modo in cui è installata la valvola, l'effetto di strozzamento può essere organizzato come controllo di alimentazione o di scarico.
Limitazione del flusso del fluido principale
Per modificare la velocità di un attuatore (flusso del fluido principale), tra la valvola direzionale e la sottopiastra viene installata una doppia valvola di strozzamento/ritegno.
Limitazione del flusso del fluido pilota
Nelle valvole di controllo direzionale pilotate, la valvola di ritegno doppia/a farfalla è installata come regolazione dello starter pilota (flusso del fluido pilota). È montato tra la valvola principale e la valvola pilota.
Struttura della doppia valvola a farfalla/valvola di ritegno, tipo Z 2 FS 10-5-30B
Simbolo di Z 2 FS 10 - 30B
