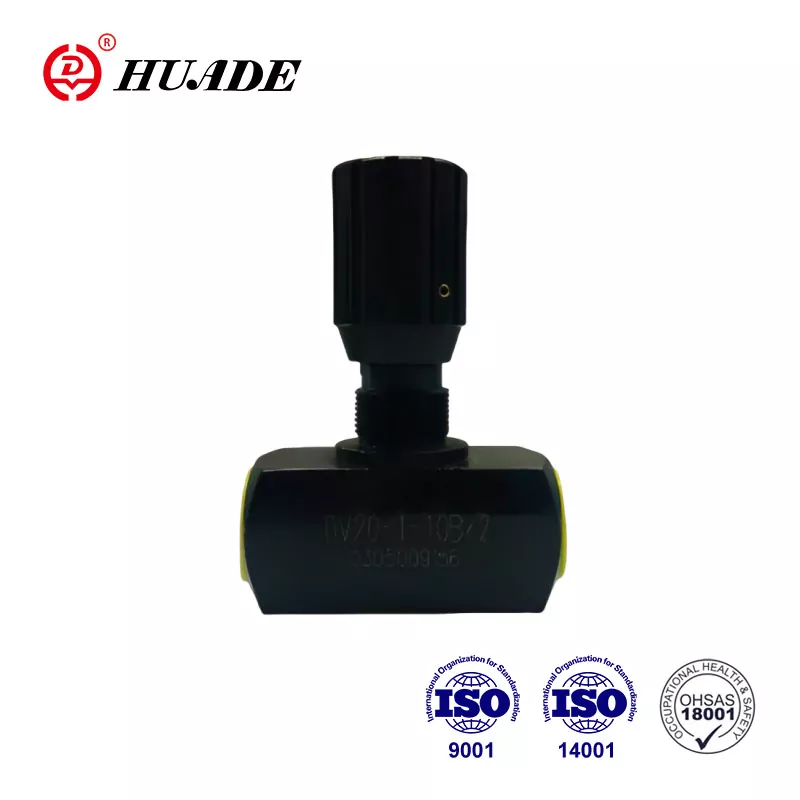

Le valvole tipo DV sono valvole di strozzamento/isolamento. Fondata attraverso una partnership strategica tra i governi cinese e tedesco nel 1979, Huade Hydraulic ha formato una vasta scala di produzione. Grazie all'introduzione della tecnologia avanzata di Rexroth, la valvola a farfalla/isolante Huade® DV offre prestazioni superiori. È un'alternativa conveniente a prodotti simili di marchi di fama internazionale.
|
Materiale |
Acciaio |
Ottone |
Acciaio inossidabile |
|
Max. permissible operating pressure (MPa) |
a 35 |
a 15 |
a 35 |
|
Fluido |
Olio minerale o estere fosforico |
||
|
Intervallo di temperatura del fluido (℃) |
da -30 a+80 |
||
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
||
|
Posizione di installazione |
opzionale |
||
Caratteristiche:
▶ Connessione filettata
▶ Montaggio su piastra
Applicazione:
Le valvole di strozzamento/intercettazione tipo DV servono a regolare un flusso d'olio preciso e possono essere utilizzate anche per la funzione di intercettazione.
Le valvole di strozzamento/intercettazione tipo DV sono costituite essenzialmente da un alloggiamento (1), manopola di regolazione (2) con dispositivo di bloccaggio (3). Ruotando la manopola di regolazione (2) verso sinistra, l'alberino (4) con perno di strozzamento (5) aumenta la sezione di flusso (6) al massimo. Ruotando la manopola di regolazione (2) verso destra, l'alberino (4) con perno di strozzamento (5) diminuisce la sezione di flusso (6) fino alla completa chiusura senza perdite. Per l'impostazione ripetuta, sull'estremità superiore dell'alberino (4) è presente una scala di colori (7). L'area del triangolo colorato (8) mostra quanto è aperta la valvola (più grande è il triangolo colorato, maggiore è l'apertura). . L'impostazione del flusso è bloccata mediante il dispositivo di bloccaggio (3).
Struttura della valvola a farfalla DV
simbolo della valvola a farfalla DV
