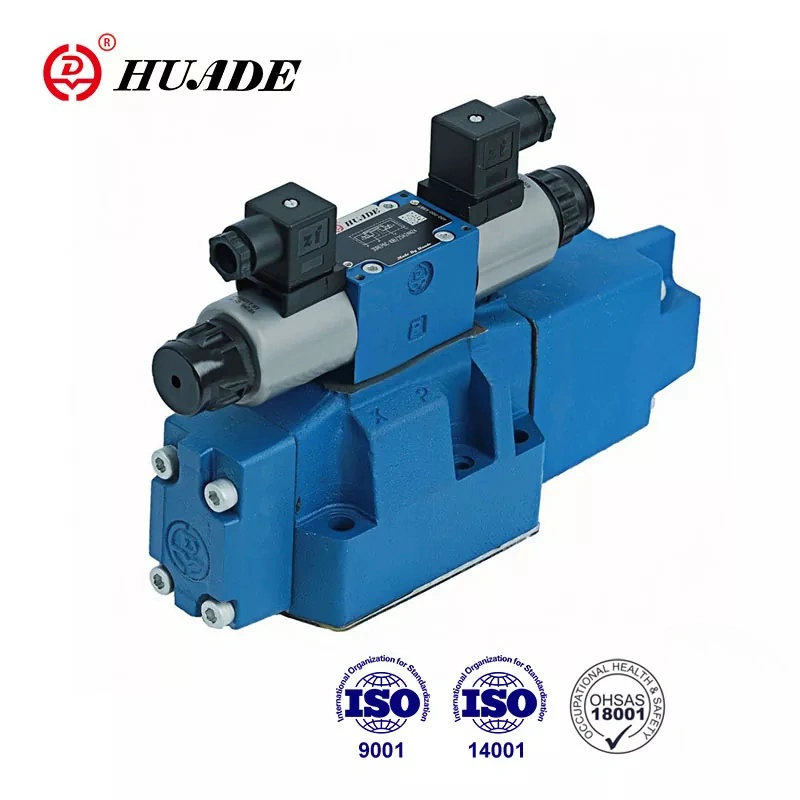

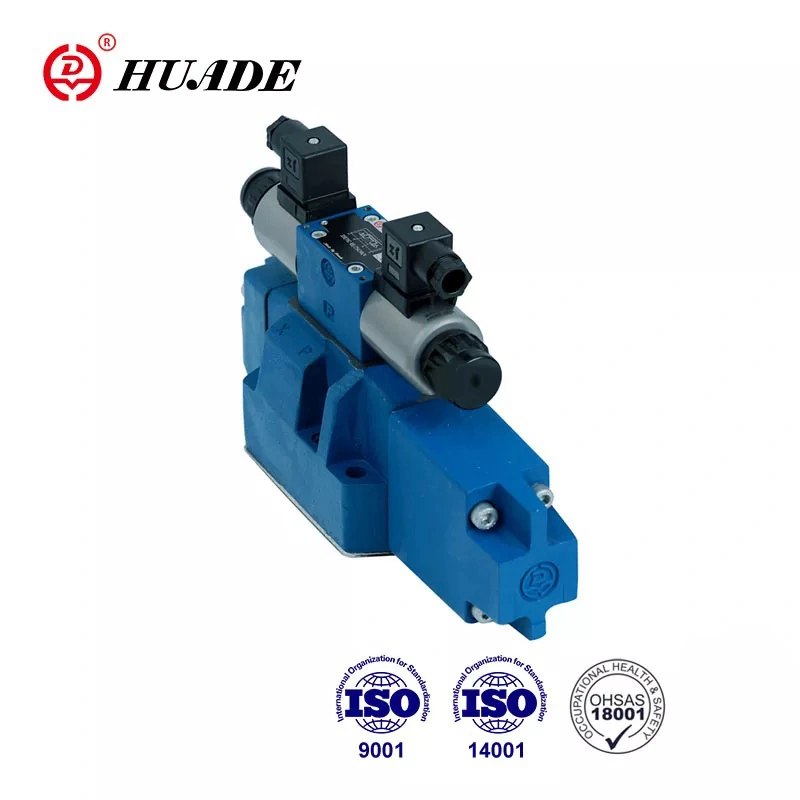

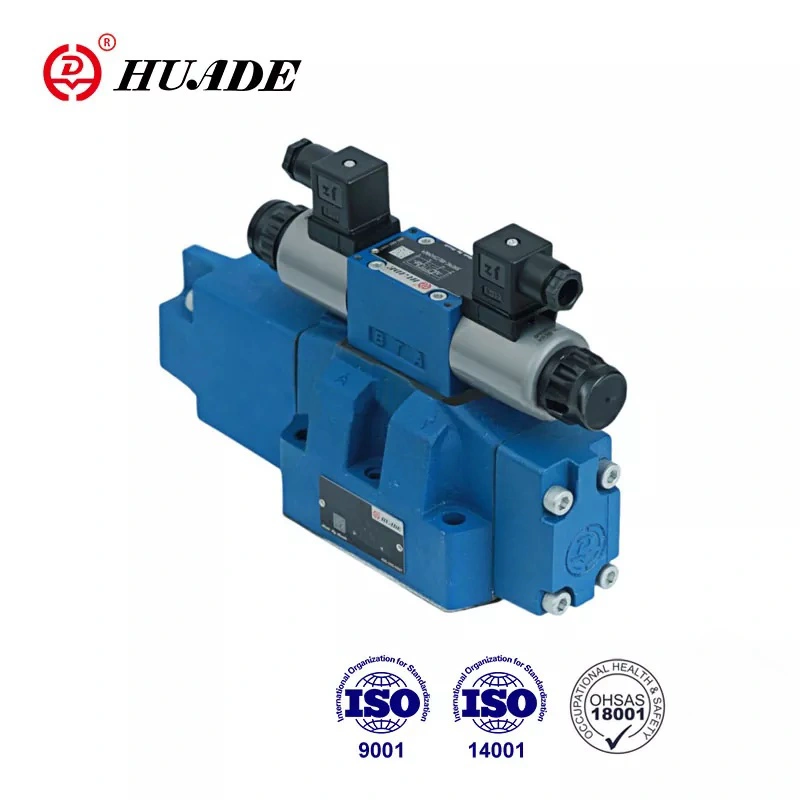

La valvola direzionale proporzionale 4WRZ adotta un collegamento a piastra, che ha la stessa dimensione di collegamento della valvola di inversione comune dello stesso diametro. È facile da installare ed eseguire il debug. La valvola principale della valvola proporzionale Huade® 4WRZ è centrata a molla. Il nucleo della valvola principale non presenta deriva, elevata ripetibilità e buona affidabilità. La valvola è certificata CE.
|
Dati idraulici |
|||||
|
misurare |
10 |
16 |
25 |
32 |
|
|
pressione della valvola pilota (MPa) |
alimentazione esterna dell'olio di pilotaggio |
da 3 a 10 |
|||
|
alimentazione interna dell'olio di pilotaggio |
Fino a 10 (oltre 10 è necessario installare ZDR6DP2-30B/75YM) |
||||
|
Pressione della valvola principale (MPa) |
31.5 |
35 |
|||
|
Pressione di ritorno (MPa) |
porta T (ritorno dell'olio di pilotaggio esterno) |
31.5 |
25 |
15 |
|
|
porta T (ritorno interno dell'olio di pilotaggio) |
3 |
||||
|
Porto Y |
3 |
||||
|
Volume dell'olio pilota (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Flusso dell'olio pilota alla porta X o Y (l/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Flusso attraverso la valvola principale (l/min) |
270 |
460 |
877 |
1600 |
|
|
Isteresi (l/min) |
6 |
||||
|
Ripetibilità (%) |
3 |
||||
|
grado di contaminazione(㎛) |
≤20 |
||||
|
Fluido |
Olio minerale (per tenuta NBR). Estere fosforico (per tenuta FPM) |
||||
|
Intervallo di viscosità (mm²/s) |
da 2,8 a 380 |
||||
|
Intervallo di temperatura del fluido (℃) |
da -20 a +70 |
||||
|
Posizione di montaggio |
opzionale |
||||
|
Peso (kg) |
valvola con un solenoide |
7.4 |
12.7 |
17.5 |
41.8 |
|
valvola con due solenoidi |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Dati elettrici |
||
|
Tipologia di fornitura |
DC |
|
|
Corrente nominale del solenoide (A) |
0.8 |
|
|
Resistenza della bobina (Ω) |
freddo (a20℃) 19,5; valvola max., caldo 28.8 |
|
|
Temperatura ambiente (℃) |
50 |
|
|
Temperatura della bobina (℃) |
150 |
|
|
Ciclo di lavoro |
Continuo |
|
|
Corrente pilota (A) |
0.02 |
|
|
Isolamento |
IP65 |
|
|
Associato |
Con 1 tempo di rampa |
VT-3000S30 |
|
Con 5 tempi di rampa |
VT3006S30 |
|
|
Collegamento elettrico |
Collegamento a spina |
|
Caratteristiche:
▶ Valvola proporzionale pilota WRZ
▶ Per il montaggio su piastra
▶ Per il controllo della direzione e della portata di un fluido idraulico
▶ Centrato a molla, senza deriva della bobina
▶ Bassa caduta di pressione nelle zone di controllo
▶ Valvola e controllo elettronico da un unico fornitore
▶ Funzionamento dell'elettromagnete proporzionale
▶ Schema delle connessioni secondo DIN 24 340 forma A, ISO4401 e CETOP-RP121H
Applicazione:
La valvola direzionale proporzionale tipo 4WRZ è ampiamente utilizzata in vari settori come macchine utensili, metallurgia, industria leggera, estrazione mineraria, ingegneria, ecc.
Le valvole tipo 4WRZ... sono valvole a 4 vie azionate tramite magneti proporzionali. Controllano la direzione e la portata del fluido idraulico.
Sono costituiti essenzialmente dalla valvola pilota (3), dalla valvola principale (7) con la bobina principale (8) e dalla molla di centraggio (9).
Se il solenoide "B" è eccitato, la bobina pilota (4) viene spostata verso destra. L'olio pilota viene quindi alimentato internamente dalla porta P o "esternamente" dalla porta X tramite la valvola pilota (3) nella camera di pressione (10 ) e sposta la bobina principale (8) di una distanza proporzionale all'intensità della corrente elettrica. Le scanalature di strozzamento nella bobina principale si aprono progressivamente con l'aumentare della corrente, controllando così il flusso del fluido idraulico alle porte dell'attuatore.
Quando il segnale elettrico viene spento, sia la spola pilota (4) che la spola principale (8) ritornano in posizione neutra indipendentemente dall'alimentazione della pressione di controllo. Un operatore manuale di emergenza consente il movimento della posizione della bobina pilota senza energizzare i solenoidi
Struttura della valvola direzionale proporzionale 4WRZ
Valvola pilota
La valvola pilota è una valvola riduttrice di pressione a 3 vie proporzionale azionata da un solenoide (tipo 3DREP6). L'inserto dell'acceleratore è installato nelle porte A e B, per ulteriori dettagli vedere il testo di 3DREP6
Struttura della valvola pilota tipo 3DREP6
Simbolo della valvola direzionale proporzionale 4WRZ
