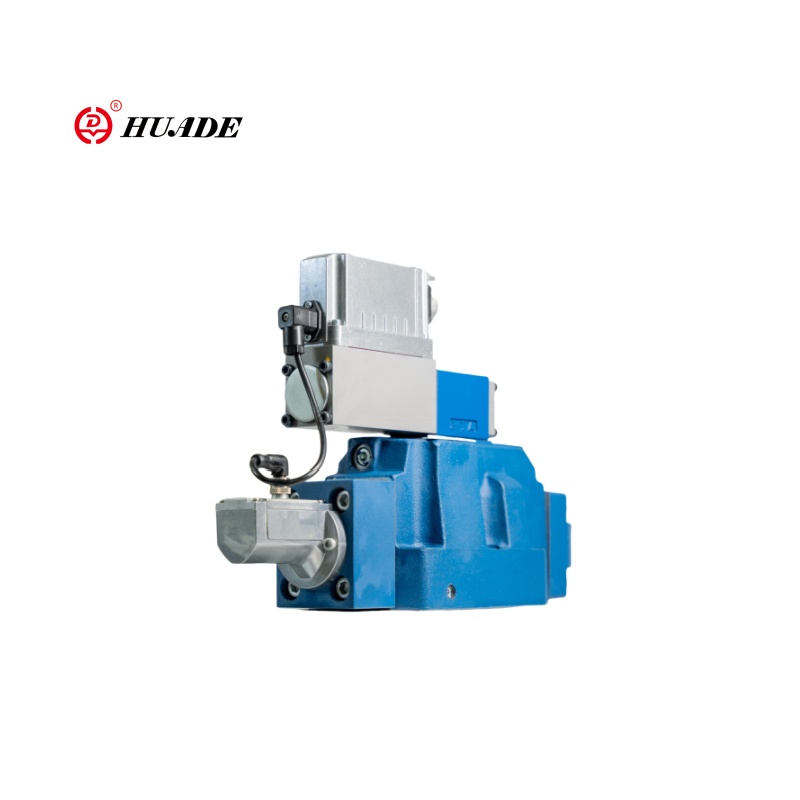

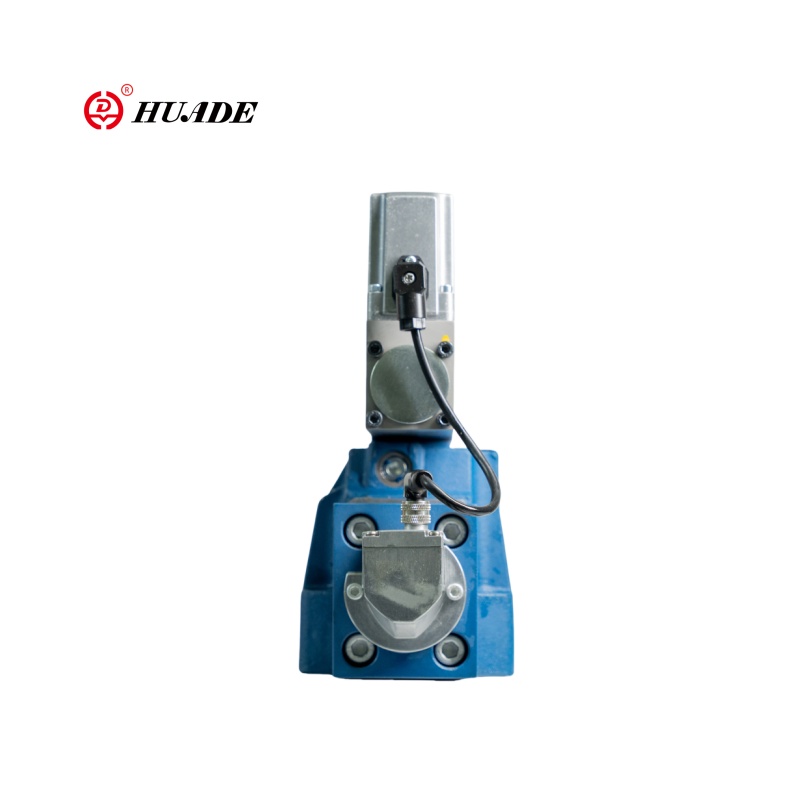

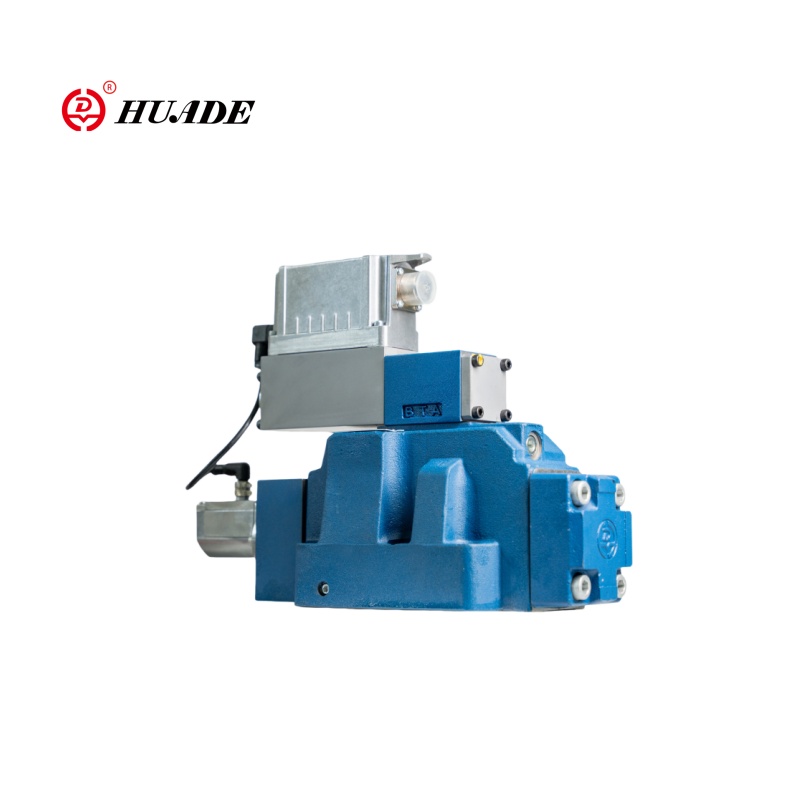

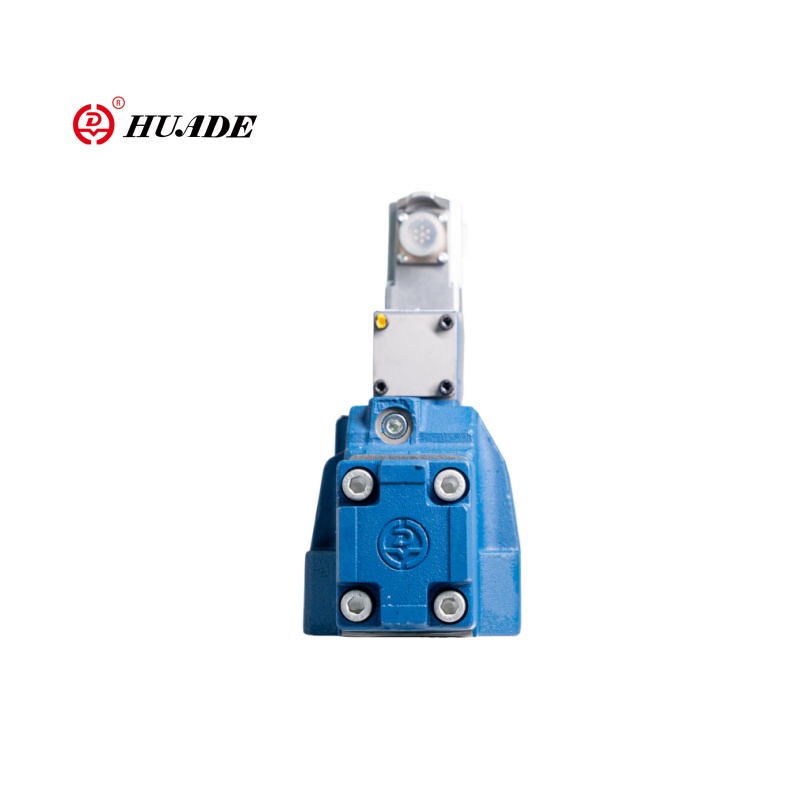

Valvola direzionale proporzionale 4wrle-4x

La valvola direzionale proporzionale di Huade 4WRLE-4X è una valvola direzionale proporzionale elettroidraulica (con feedback di posizione OBE). Il metodo di controllo è il solenoide proporzionale + la posizione del nucleo della valvola (feedback LVDT). Il design del corpo della valvola 4WRLE-4X di Huade, la tecnologia di tenuta e le prestazioni del solenoide sono vicine ai livelli di Rexroth, ma la durata in condizioni di lavoro estreme (come vibrazioni ad alta frequenza, funzionamento continuo a lungo termine) può essere leggermente diversa. Il prezzo del prodotto di Huade è generalmente inferiore del 20% -30% rispetto a Rexroth, con prestazioni di costo significative. La catena di approvvigionamento è localizzata, il ciclo di consegna è breve e la risposta al servizio post-vendita è rapida.

Parametro del prodotto della valvola direzionale proporzionale 4WRLE-4X

Funzionalità del prodotto e applicazione della valvola direzionale proporzionale 4WRLE-4X

Caratteristiche:

▪ Affidabile - design comprovato e robusto

▪ Spool e manicotto di alta qualità e manica della valvola di controllo pilota

▪ La bobina di controllo della valvola di controllo pilota è in posizione "Fail Safe" quando l'unità è spenta

▪ La bobina di controllo della valvola principale è nella posizione centrale centrata sulla molla e/o nella posizione di offset

▪ Flessibile: adatto per la posizione, la velocità e il controllo della pressione

▪ Preciso - Sensibilità ad alta risposta e poca isteresi

Applicazione:

La valvola direzionale proporzionale 4WRLE-4X è adatta a sistemi di controllo idraulico con elevati requisiti per prestazioni dinamiche, precisione e affidabilità, in particolare in situazioni in cui sono necessari una risposta rapida e un feedback a circuito chiuso. La valvola proporzionale 4WRLE-4X di Huade è ampiamente utilizzata in automazione industriale, macchine utensili e attrezzature di lavorazione, macchine per stamping a iniezione e macchine per il cespuglio, attrezzature di test e simulazione, macchinari ingegneristici, ecc.

Dettagli di produzione della valvola direzionale proporzionale 4WRLE-4X

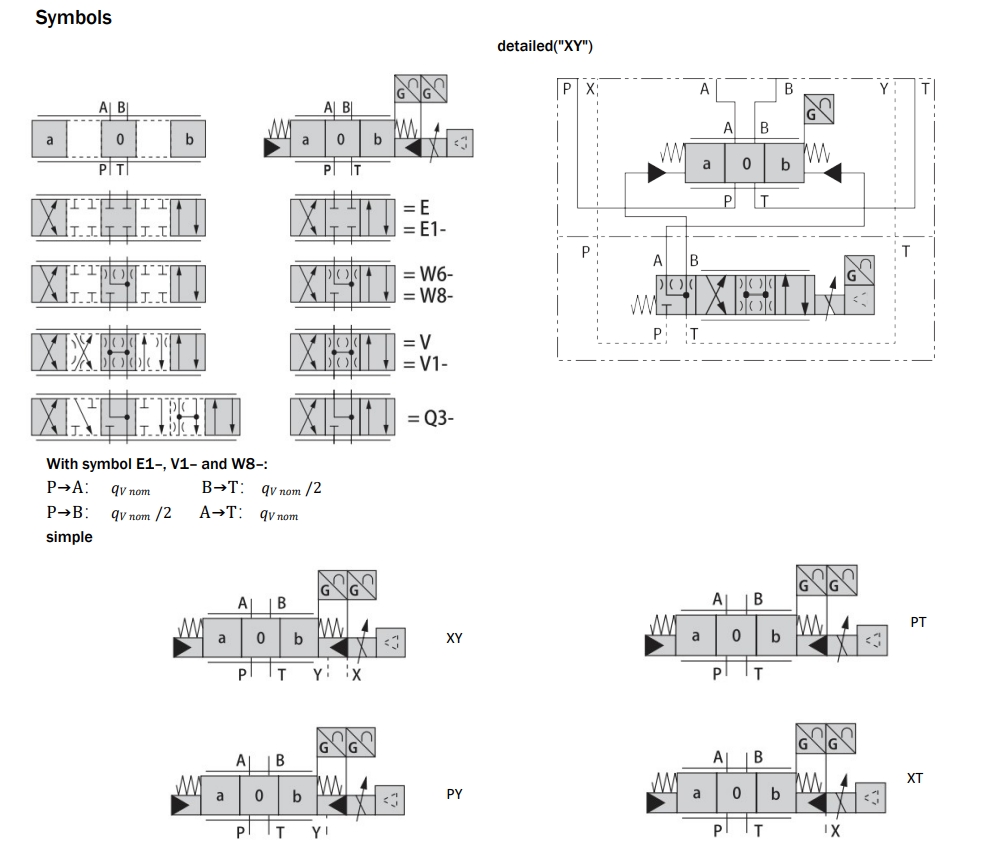

Funzione, sezione

La valvola di tipo 4WRLE è valvola di controllo direzionale a pilotaggio con feedback elettrico e elettronica integrata (OBE).

Composizione della valvola:

1. Valvola di pilota con nucleo della valvola e struttura del manicotto della valvola (1)

2. Valvola di Main con molla centrale e feedback di posizione (2)

3. Amplificatore integrato (3)

Funzione:

Quando l'elettronica integrata (OBE) viene spento o inattivo, la bobina di controllo della valvola di controllo pilota viene operata a molla nella posizione "Fail-Safe". La bobina di controllo della valvola principale è nella sua posizione centrale centrata sulla molla.

L'elettronica integrata (OBE) confronta il valore del comando specificato con il valore effettivo della posizione della bobina di controllo della valvola principale. In caso di deviazioni di controllo, il solenoide di controllo verrà attivato. A causa della forza magnetica modificata, la bobina di controllo pilota viene regolata

la primavera.

Il flusso, che viene attivato tramite le sezioni di controllo, porta a una regolazione della bobina di controllo principale. La sezione trasversale di ictus/controllo della bobina di controllo principale è regolata proporzionata al valore del comando.

La fornitura di olio pilota nella valvola di controllo pilota è interna tramite porta P o esterna tramite la porta X. Il feedback può essere interno tramite porta t o esterna tramite porta y al serbatoio.

Controllo Sollenoide Shut-Off

In caso dei seguenti errori, i solenoidi di controllo sono de-energizzati dall'elettronica integrata (OBE), la bobina di controllo pilota è impostata sulla sua posizione "fail-sicura" e scarica le camere dell'olio pilota della valvola principale. Gestito dalla molla, la bobina di controllo della valvola principale si sposterà nella posizione centrale.
