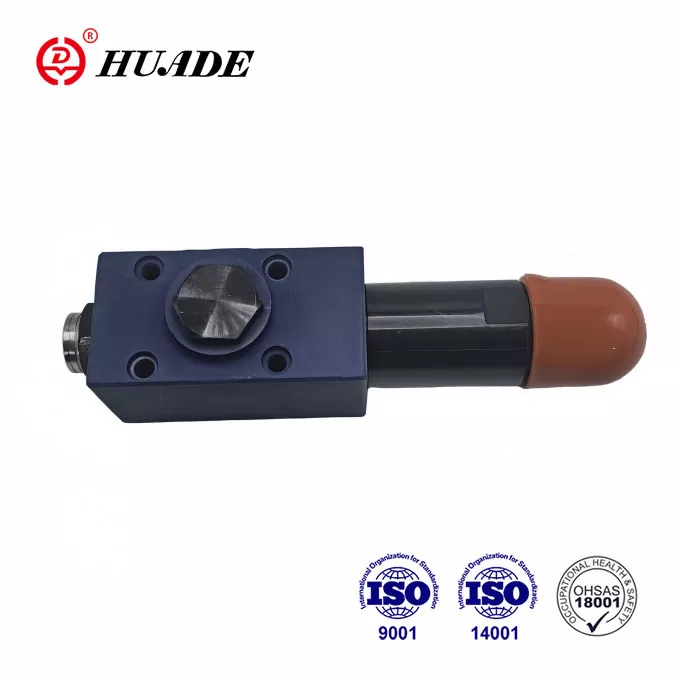

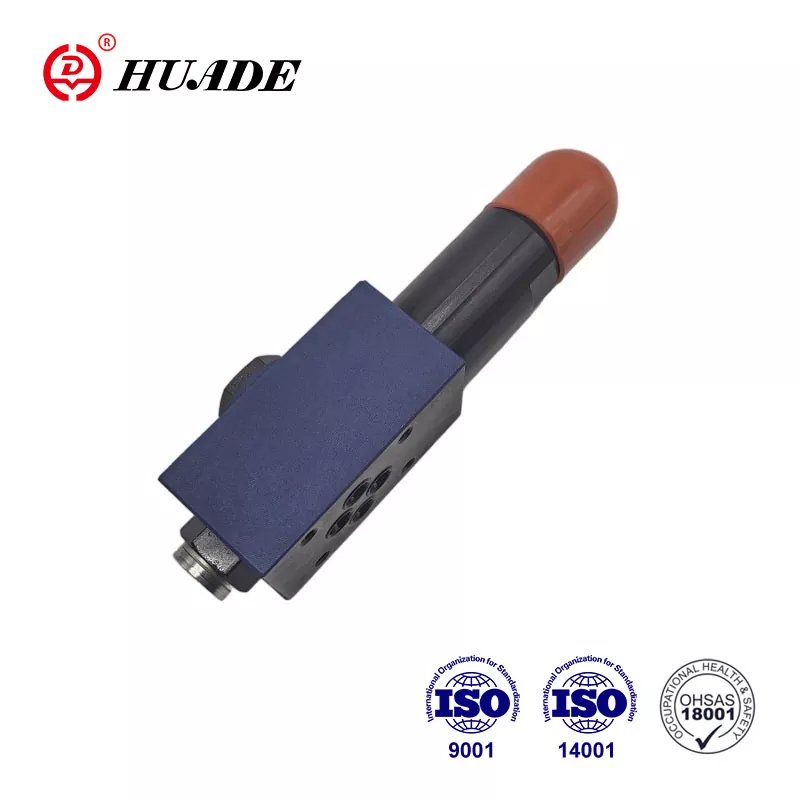

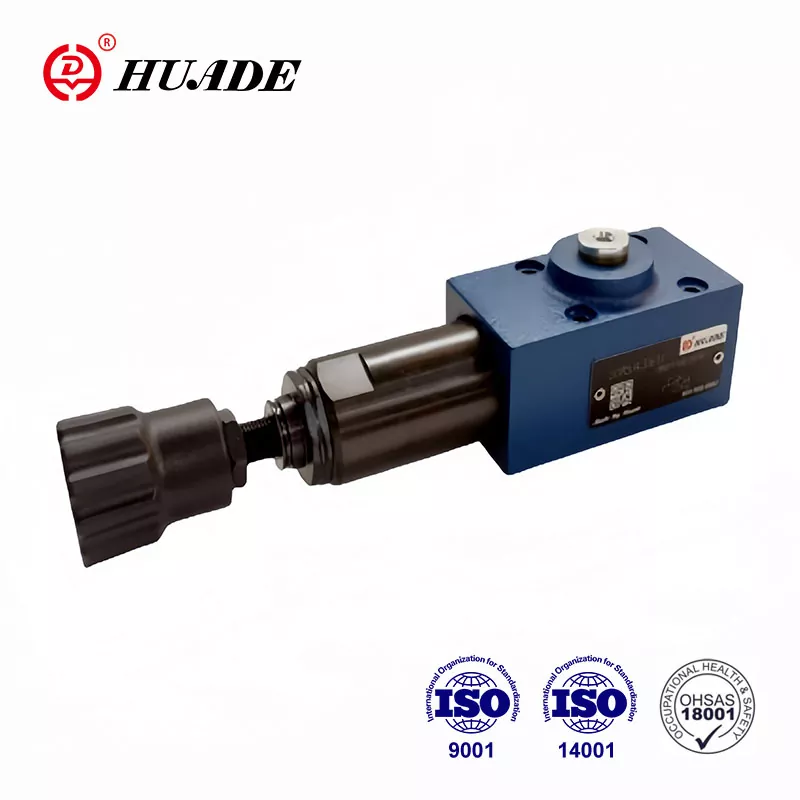

La funzione principale del riduttore di pressione DR 6 DP è quella di controllare la pressione nel sistema. Grazie alla collaborazione a lungo termine, la serie DR 6 DP di Huade® può sostituire lo stesso tipo di Rexroth. La fabbrica è un'impresa chiave a livello nazionale e ha ottenuto una serie di certificati e brevetti onorari in Cina. Huade Hydraulic si concentra sulla praticità dei suoi prodotti garantendo al tempo stesso la qualità dei suoi prodotti. I prezzi dei suoi riduttori di pressione sono relativamente economici.
|
Pressione operativa massima (attacco P) (MPa) |
fino al 31.5 |
|
Massimo. pressione secondaria (attacco A) (MPa) |
fino a 2,5; fino a 7,5; fino a 15.0; fino alle 21.0; fino al 31.5 |
|
Contropressione massima (porte T(Y)) (MPa) |
fino alle 16 |
|
Flusso massimo (l/min) |
fino a 60 |
|
Fluido in pressione Olio minerale |
Olio minerale (per guarnizione NBR) o estere fosforico (per guarnizione FPM) |
|
Intervallo di viscosità (mm²/s) |
10~800 |
|
Intervallo di temperatura del fluido di pressione (℃) |
da -30 a +80 |
|
Grado di contaminazione (um) |
Il grado massimo consentito di contaminazione del fluido è conforme a NAS 1638 classe 9. |
|
Peso (kg) |
circa 1,2 |
Caratteristiche:
▶ Montaggio su piastra
▶ 5 livelli di pressione
▶ 4 elementi di regolazione:
. Manopola rotante
. Vite di fissaggio con esagono e cappuccio protettivo
. Manopola girevole bloccabile con scala
. Manopola rotante con scala
▶ Valvola di ritegno, opzionale
▶ Schema delle connessioni secondo DIN 24 340, forma D, ISO 5781 e CETOP - RP 121H
Applicazione:
La valvola riduttrice di pressione tipo DR 6 DP viene utilizzata per ridurre la pressione del sistema.
La valvola tipo DR 6 DP è una valvola riduttrice di pressione a 3 vie ad azionamento diretto con funzione di limitazione della pressione sul lato secondario.
La pressione secondaria viene impostata dall'elemento di regolazione della pressione (4). A riposo la valvola è normalmente aperta e il fluido in pressione può fluire senza ostacoli dall'attacco P all'attacco A. La pressione nell'attacco A è contemporaneamente presente, attraverso la tubazione di comando (6), nella zona del cursore opposta alla compressione primavera(3). Quando la pressione nell'attacco A supera il livello di pressione impostato sulla molla di compressione (3), il distributore a cassetto (2) si sposta nella posizione di controllo e mantiene costante la pressione impostata nell'attacco A.
L'olio di comando e di pilotaggio vengono prelevati dall'attacco A tramite la tubazione di comando (6).
Se la pressione nel collegamento A aumenta ancora a causa di forze esterne sull'attuatore, il distributore a cassetto (2) si sposta ulteriormente verso la molla di compressione (3).
In questo modo viene aperto un percorso di flusso nel collegamento A attraverso il raccordo di controllo (8) sul cursore di controllo (2) fino al serbatoio. Una quantità di fluido in pressione sufficiente fluisce quindi nel serbatoio per impedire qualsiasi ulteriore aumento di pressione.
Il vano molla (7) viene sempre scaricato verso il serbatoio esternamente tramite l'attacco T(Y).
Per il flusso di ritorno libero dall'attacco A all'attacco P è possibile montare una valvola di ritegno opzionale (5).
Un collegamento per manometro (1) consente il monitoraggio della pressione secondaria sulla valvola.
struttura del DR 6 DP 1-50B
Simboli del DR 6 DP
