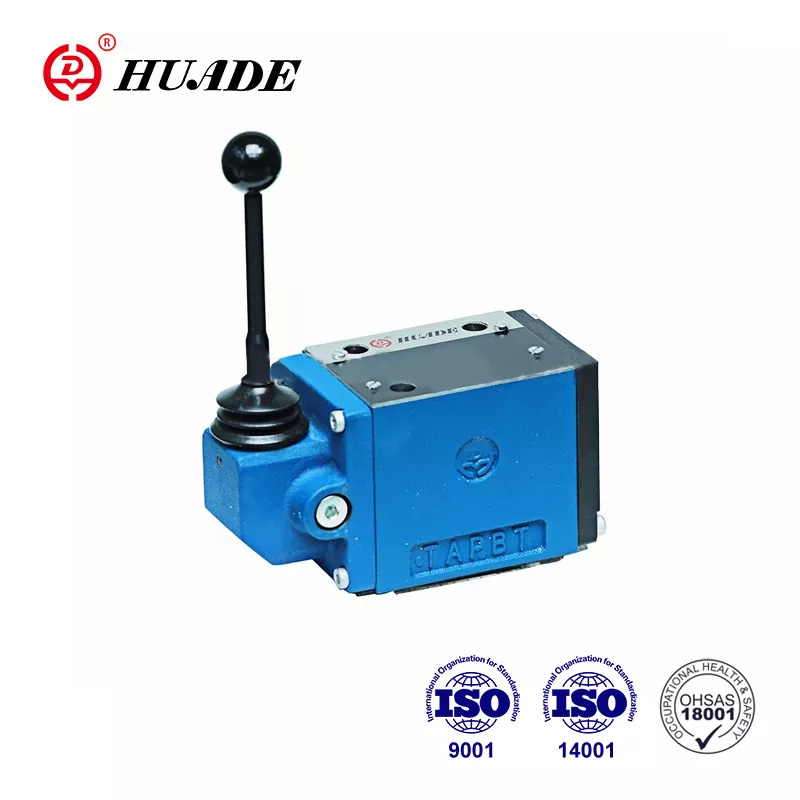

Huade è una nota impresa statale cinese specializzata nella tecnologia di controllo idraulico. Grazie a due esperienze di collaborazione pluriennali con Rexroth, le valvole Huade® WMM 10 possono sostituire completamente la stessa serie offerta da Rexroth. È competitiva con una buona qualità e un prezzo più basso. Questa valvola direzionale gode di un servizio di manutenzione gratuito entro il periodo di garanzia di un anno. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole idrauliche Huade sono ampiamente utilizzate nell'industria militare e in altri campi grazie alle prestazioni superiori.
|
Dati tecnici(Per applicazioni al di fuori di questi parametri. consultateci!) |
||
|
Misurare |
10 |
|
|
Massimo |
porta A.B.P (㎫) |
al 31.5 |
|
porta T (㎫) |
a 15 |
|
|
Flusso massimo (l/min) |
a 120 |
|
|
Sezione trasversale del flusso (posizione di controllo 0) |
per il simbolo Q, 6% della sezione nominale |
|
|
per il simbolo W, 3% della sezione nominale |
||
|
Fluido in pressione |
Oli minerali (per guarnizioni NBR) o |
|
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
|
|
Intervallo di viscosità (mm2/s) |
da 2,8 a 500 |
|
|
Peso (kg) |
circa 3,3 |
|
|
Potenza di controllo sulla maniglia (N) |
con fermo circa 16~23 |
|
|
senza fermo circa 20~27 |
||
Caratteristiche:
▶ Distributore a cursore ad azionamento diretto con leva manuale
▶ Con ritorno a molla o ritenuta, opzionale
▶ Per il montaggio su piastra
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO 4401 e CETOP - RP 121H
Applicazione:
La valvola direzionale tipo WMM 10 adotta un collegamento a piastra, che presenta i vantaggi di dimensioni ridotte, grande capacità di flusso e buona affidabilità rispetto ad altre valvole della serie domestica. È ampiamente utilizzato in macchine edili, macchine chimiche, macchine industriali leggere, locomotive e altre industrie.
Le valvole tipo WMM 10 sono distributori a cursore azionati tramite leva manuale. Controllano l'inizio, l'arresto e la direzione di un flusso.
Le valvole direzionali sono costituite essenzialmente da un alloggiamento①, una leva manuale②, un gruppo di comando ③ e una o due molle di ritorno④. Nello stato non operativo il cassetto di comando ③ viene mantenuto in posizione neutra o iniziale dalle molle di ritorno ④. Il distributore a cassetto ③ viene azionato tramite la leva manuale ②, questa agisce tramite un giunto e il perno direttamente sul distributore a cassetto ③. In questo modo la bobina viene spostata dalla sua posizione di riposo alla posizione di commutazione richiesta. Dopo che la leva manuale ② è stata riportata nella posizione di commutazione zero, la bobina ③ viene riportata in posizione neutra tramite le molle di ritorno ④.
Tipo 4WMM../F.. (con ritenuta)
Queste valvole sono valvole di controllo direzionale a 2 o 3 posizioni dotate di un fermo che funziona in tutte le posizioni commutate
Vista in sezione del tipo WMM10...30B
