Collaborando due volte con Rexroth dal 1979, Huade ha incorporato la tecnologia all'avanguardia di Rexroth. Il distributore a cursore WE 5 direzionale del marchio Huade è un'alternativa conveniente allo stesso modello offerto da Rexroth. Huade gestisce più di 750 pezzi di apparecchiature di produzione importate da Stati Uniti, Giappone, Germania e Svizzera. Huade pone grande enfasi sulla qualità per garantire che ogni valvola direzionale abbia prestazioni superiori. La serie di valvole direzionali a solenoide ha superato la certificazione CE. Il sistema di gestione della ricerca e sviluppo e della produzione è conforme a ISO9001, ISO14001 e ISO45001. Le valvole idrauliche del marchio Huade sono ampiamente utilizzate nell'industria militare e in altri campi in Cina grazie alle prestazioni stabili.
|
Dati idraulici |
|||
|
Fluido idraulico |
oli minerali o esteri fosforici |
||
|
Intervallo di temperatura del fluido |
-30～+80 |
||
|
Intervallo di viscosità (mm2/s) |
da 2,8 a 500 |
||
|
Pressione operativa, max. (㎫) |
Porta A,B,P |
Porto T |
|
|
fino a 25 |
fino a 6 |
||
|
Area di flusso (posizione di commutazione 0): |
Con il simbolo W |
Con il simbolo Q |
|
|
ca. 3%della sezione nominale |
circa il 6% della sezione nominale |
||
|
Peso (kg) |
valvola |
piastra G115/01 |
piastra G96/01 |
|
circa 1,4 |
circa 0,7 |
circa 0,5 |
|
|
Dati elettrici |
|||
|
Tensione CA (V) |
110, 220, a 50 Hz |
||
|
Tensione CC (V) |
12、 24、 110 |
||
|
Tipo di tensione |
AC |
DC |
|
|
Fabbisogno di potenza (W) |
26 |
||
|
Potenza di mantenimento (VA) |
- |
46 |
|
|
Potenza di accensione (VA) |
- |
130 |
|
|
Ciclo di lavoro |
continuare |
||
|
Tempo di accensione (ms) |
40 |
25 |
|
|
Tempo di commutazione OFF (ms) |
30 |
20 |
|
|
Temperatura ambiente (℃) |
+50 |
||
|
Temperatura della bobina (℃) |
+150 |
||
|
Cicli di frequenza di commutazione (cicli/h) |
15000 |
7200 |
|
|
Tipo di protezione secondo DIN 40 050 |
IP65 |
||
Caratteristiche:

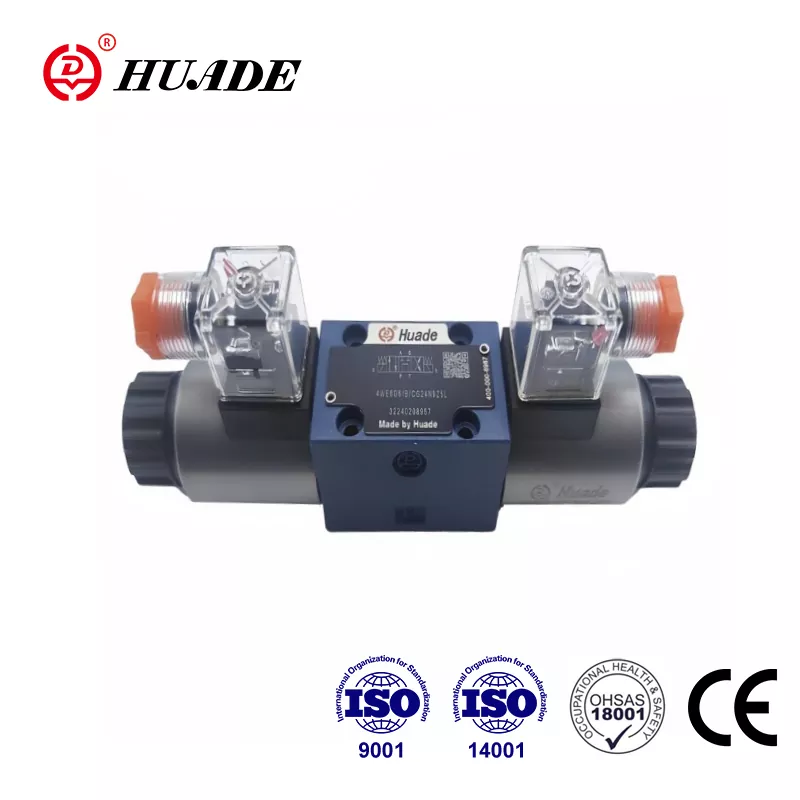

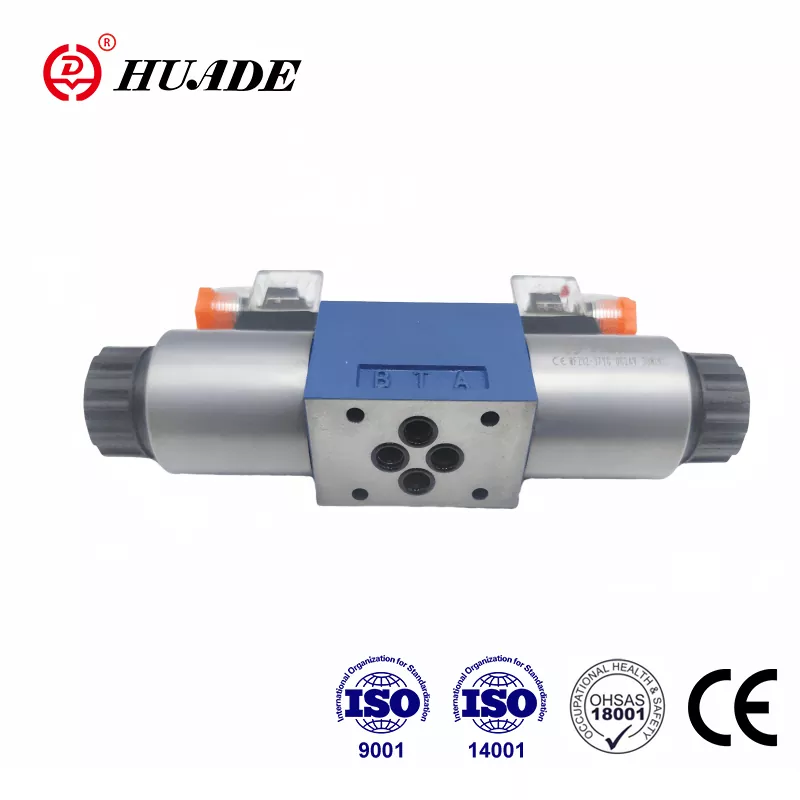

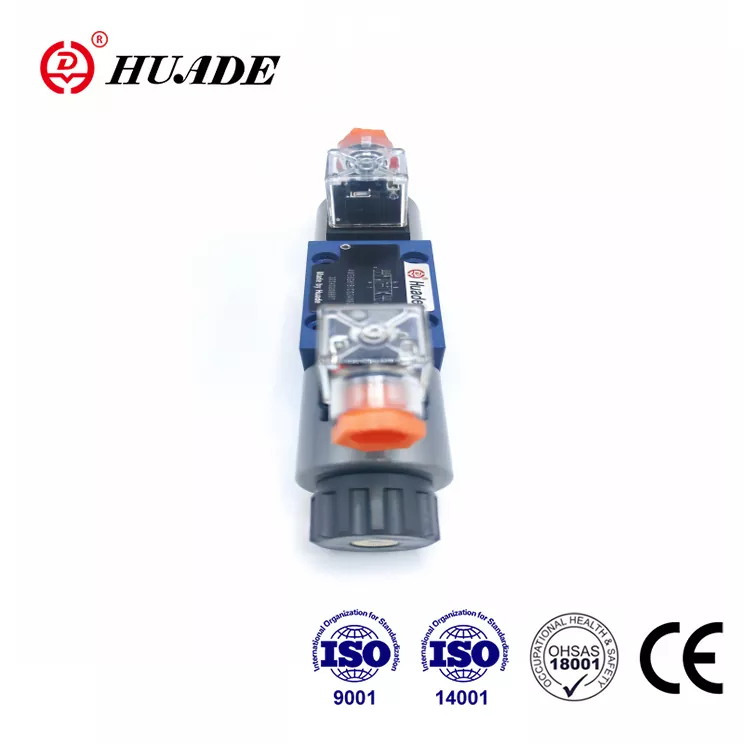

▶ Valvola direzionale a cursore ad azionamento diretto tramite elettromagnete
▶ Solenoidi CC o CA con pin bagnato
▶ Collegamento alla piastra
Applicazione:
Le valvole direzionali del tipo WE5 sono distributori a cursore azionati magneticamente. Controllano l'avvio, l'arresto e la direzione di un fluido. Questa valvola è ampiamente utilizzata in vari sistemi idraulici e valvole pilota di varie valvole di pressione.
Queste valvole direzionali sono costituite essenzialmente dall'alloggiamento (1), uno o due solenoidi (2), il cursore di comando (3) e una o due molle di ritorno (4).
Il cassetto di comando (3) è mantenuto dalla molla di ritorno (4) nella posizione centrale o iniziale (tranne che per il cassetto con arresto). Il distributore a cassetto (3) viene azionato tramite magneti a perno bagnato (2). Nella condizione energizzata. La forza del magnete (2) agisce tramite l'astina (5) sul distributore a cassetto (3) e sposta lo stesso dalla posizione di riposo alla posizione finale desiderata. Pertanto, viene selezionato il modello di flusso richiesto da P ad A e da B a T o da P a B e da A a T. Quando il solenoide (2) è diseccitato, il cursore di comando (3) viene riportato nella sua posizione neutra dalla molla di ritorno (4). Viene fornito un comando manuale coperto in modo che il cursore di controllo (3) possa essere azionato senza energizzare il solenoide.
Tipo 4WE5N 6.0B/O...
Questa versione è una valvola direzionale con 2 posizioni di commutazione e 2 solenoidi senza ritenuta e molle. In assenza di tensione non esiste una posizione di commutazione definita.
Tipo 4WE5N 6.0B/OF..
Questa versione è una valvola direzionale con 2 posizioni di commutazione, 2 solenoidi e un detent. Pertanto le rispettive posizioni di commutazione sono fisse e non è necessaria un'eccitazione continua del magnete.
Schema strutturale del WE 5
