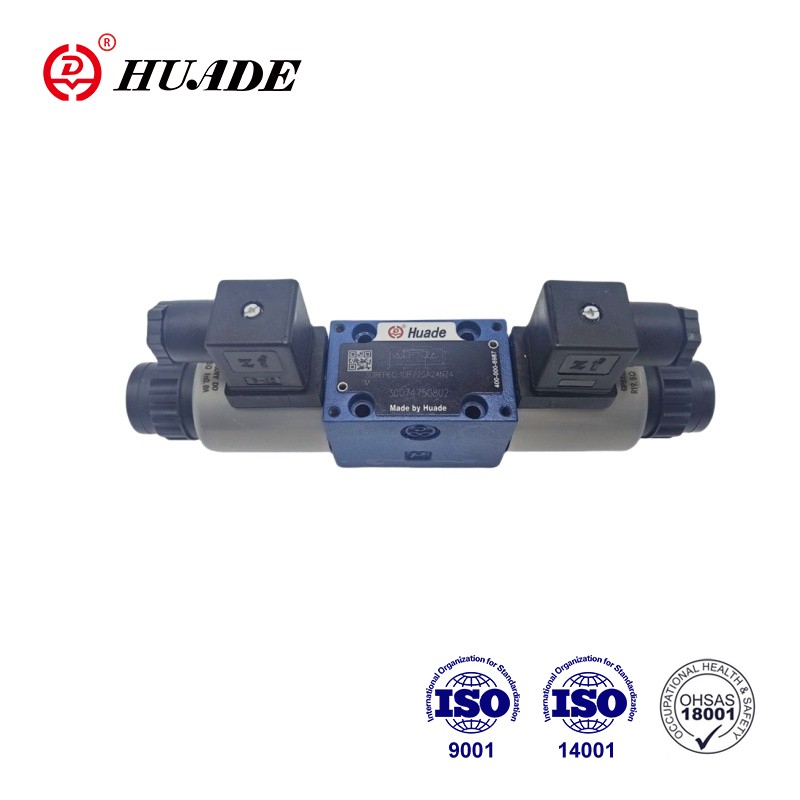

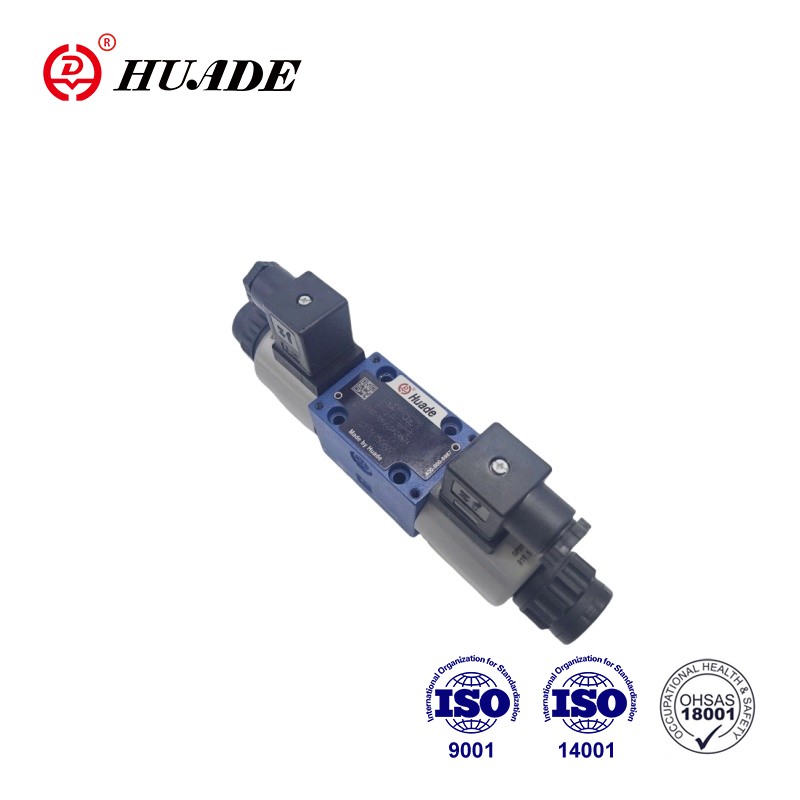

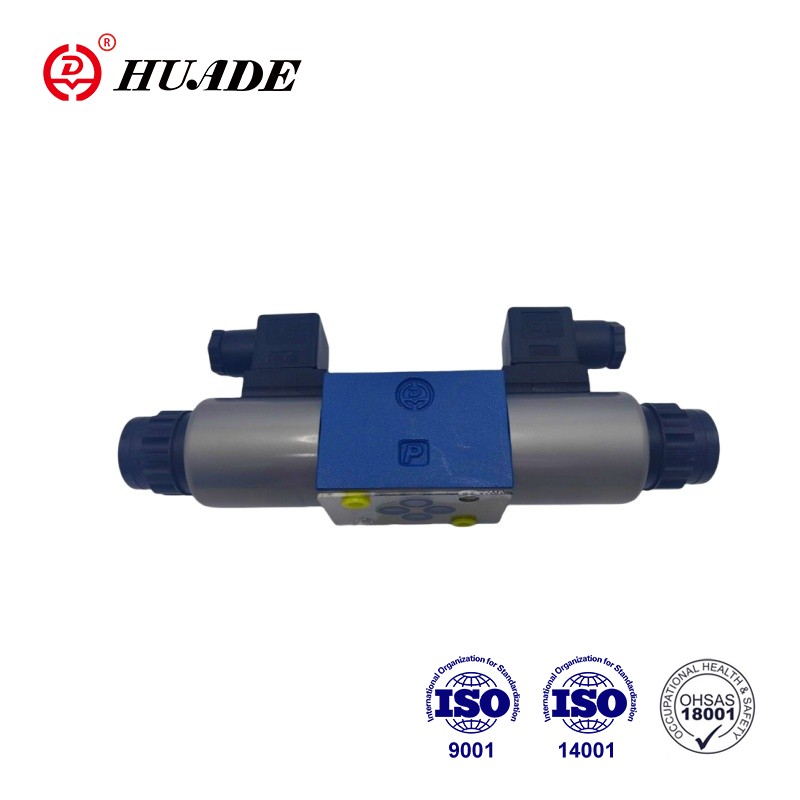

Valvola di riduzione della pressione proporzionale 3DREP 6B

• Caratteristiche del prodotto: bobina di controllo centrata a molla
• Specifiche: Serie 3DREP 6B di riduzione della pressione proporzionale
• Applicazioni: petrolio, chimico, farmaceutico

Invia richiesta PDF Scarica

Descrizione del prodotto

Il tipo di valvola di riduzione della pressione a 3 vie 3DREP 6B è attuato direttamente da solenoidi proporzionali. Convertono un segnale di ingresso elettrico in un segnale di uscita di pressione proporzionale. I solenoidi proporzionali sono solenoidi DC a pin bagnato controllabili con filo centrale e bobina rimovibile. I solenoidi sono controllati opzionalmente tramite elettronica di controllo esterno.

Parametro del prodotto della valvola di riduzione della pressione proporzionale 3DREP 6B

Idraulico
Pressione operativa (MPA)	Porta p	10, se in eccesso 10, quindi installare la valvola, digitare zdr6dp ..- 30b/... nella porta di ingresso
	Port T.	3
Max.flow (l/min)		15 (∆P = 5MPA)
Grado di contaminazione (um)		Raccomandazione del filtro con un tasso di ritenzione minimo di β10≥ 75
Isteresi (%)		≤3
Accuratezza della ripetibilità (%)		≤1
Sensibilità di risposta (%)		≤1
Span di inversione (%)		≤1
Fluido a pressione		Olio minerale (per sigillo NBR), estere fosfato (per sigillo FPM)
Gamma di viscosità (mm²/S)		Da 2.8 a 380
Intervallo di temperatura del fluido di pressione (° C)		-20 a +70
Installazione		opzionale, preferibilmente orizzontale
Peso (kg)		Tipo C: 2.6; tipo A.B: 1.5

Elettrico, solenoide
Tensione di alimentazione		DC24V
Corrente nominale per solenoide (a)		0.8
Max.Current per solenoide (a)		≤0,02
Resistenza alla bobina del solenoide (ω)	Valore a freddo a 20 ° C	19.5
	Max. Valore caldo	28.8
Stato di lavoro		continuo
Temperatura della condizione (° C)		~+50
Temperatura della bobina (° C)		~+150
Protezione a Din40 050		IP65
Collegamenti elettrici	3drep	Con il collegamento del connettore plug-in DIN43650-AM2 a Din 43 650-AF2/PG11
	3drepe	Con tappo componente a E Din43563-AM6-3 Connettore plug-in E DIN43563-BF6-3/PG11

Funzionalità del prodotto e applicazione della valvola di riduzione della pressione proporzionale 3DREP 6B

Caratteristiche:

▶ Valvole proporzionali direttamente controllate per il controllo della pressione e della direzione di un flusso

▶ Azione tramite solenoidi proporzionali con filo centrale e bobina rimovibile

▶ Spool di controllo centrato a molla

Applicazione:

La valvola di riduzione della pressione proporzionale a tre vie 3DREP 6B è ampiamente utilizzata nelle apparecchiature di produzione in petrolio, chimico, farmaceutico e di altro tipo.

Funzione e particolarità della valvola della valvola di riduzione della pressione proporzionale 3DREP 6B

◆Progetto:

La valvola comprende principalmente:

Alloggiamento (3) con superficie di montaggio
Spool di controllo (5) e (6) e (4)
Solenoidi (1 e 2) con filo di controllo

◆Funzione:

Con i solenoidi (1 e 2) de-energizzato, la bobina di controllo (5) è mantenuta nella sua posizione centrale da Spression Springs.

La bobina di controllo (2) viene attuata direttamente quando uno dei solenoidi viene eccitato.

Per esempio. Energizzando il solenoide "A" (1)

→ La bobina di misurazione della pressione (5) e la bobina di controllo (4) si spostano a destra in proporzione al segnale di ingresso elettrico.

→ La connessione da P a B e A a T è tramite sezioni trasversali in forma di orifizio con caratteristiche di flusso progressivo

◆De-energizzazione del solenoide (1)

→ La bobina di controllo (4) viene restituita alla sua posizione centrale dalle molle di compressione

Nella posizione centrale le connessioni da A e B a T sono aperte, pertanto il fluido di pressione può fluire liberamente per il serbatoio. È possibile spostare una manovra opzionale per spostare la bobina di controllo (4) senza energizzare il solenoide.

●Attenzione!

L'uso non intenzionale della sostituzione della mano può causare un movimento della macchina non controllato!

Simboli della valvola di riduzione della pressione proporzionale 3DREP 6B
