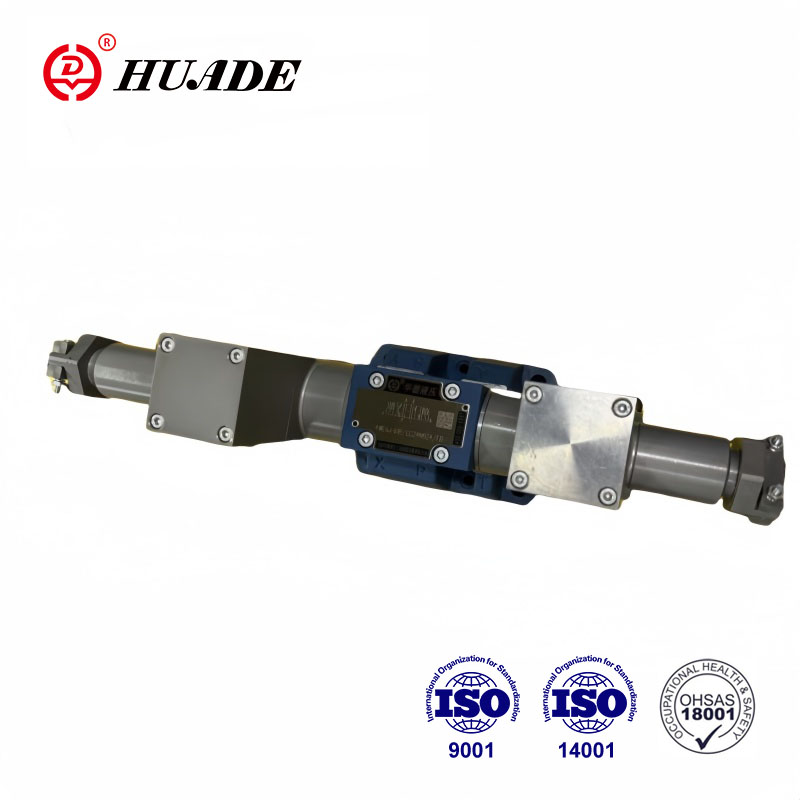

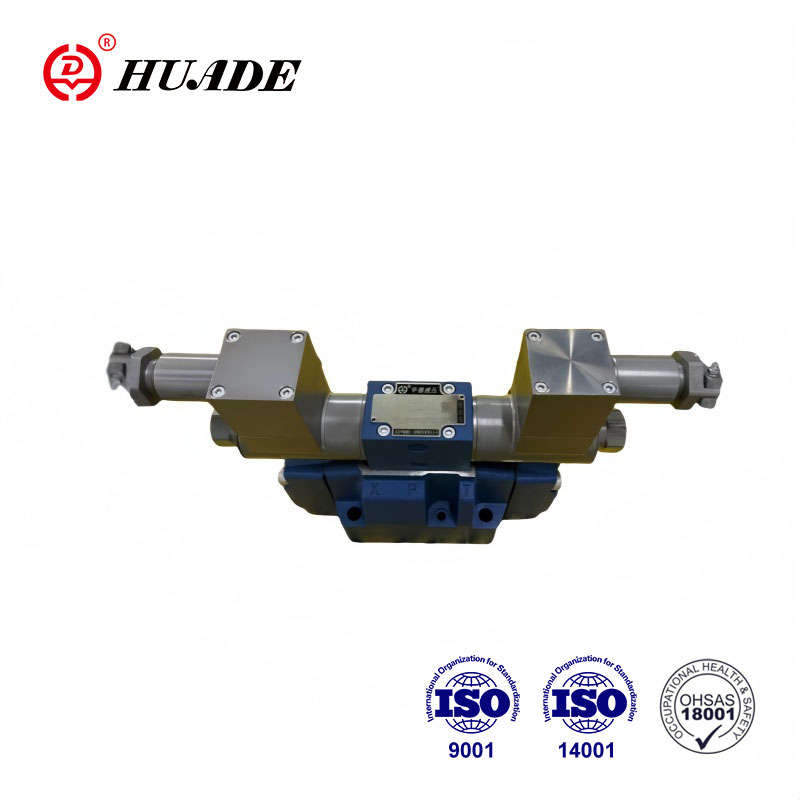

L'elettrovalvola direzionale antideflagrante è un dispositivo che controlla la direzione del flusso del fluido attraverso la forza elettromagnetica. La serie WE6 a prova di esplosione adotta uno speciale design a prova di esplosione per garantire che non provochi scintille o temperature elevate in ambienti infiammabili ed esplosivi, evitando così esplosioni. Questa elettrovalvola antideflagrante viene utilizzata principalmente per controllare la direzione del flusso dei fluidi nei sistemi idraulici o pneumatici per soddisfare le esigenze di diverse condizioni di lavoro.
|
Tecndati fisici |
||
|
Posizione di fissaggio |
Opzionale | |
| Intervallo di temperatura ambientale (℃) | da -30 a +50 (guarnizione NBR) | |
| da -20 a +50 (guarnizione FKM) | ||
| Peso | Singolo solenoide (kg) | 2.6 |
| Doppi solenoidi (kg) | 4.3 | |
| Pressione massima di esercizio | Attacco P, A, B (bar) | 350 |
| Porta T (bar) | 210 | |
| quando la pressione di esercizio supera il valore consentito, i simboli della bobina A e B devono aprire l'attacco T per lo scarico | ||
| Massimo. portata (l/min) | 80 | |
| Sezione trasversale del flusso (posizione neutra di commutazione) | Versione Q (mm2) | Circa il 6% della superficie nominale |
| Versione L (mm2) | Circa il 3% della superficie nominale | |
| Fluido | Olio minerale adatto per guarnizioni NBR e FKM | |
| Estere fosforico per guarnizione FKM | ||
| Intervallo di temperatura del fluido (℃) | da -30 a +80 (guarnizione NBR) | |
| da -20 a +80 (guarnizione FKM) | ||
| Campo di viscosità mm2/S | da 2,8 a 500 | |
| Grado di contaminazione | Grado massimo consentito di contaminazione del fluido: Classe 9. NAS 1638 o 20/18/15, ISO4406 | |
| Dati elettrici | ||
| Tipo di tensione | DC | |
| Tensione disponibile (V) | 12, 24, 36, 110 | |
| Tensione consentita (deviazione) % | da -15 a +10 | |
| Potenza in ingresso (W) | 30 | |
| Modalità operativa del solenoide | Lavoro continuo | |
| Orario commutato conforme alla norma ISO 6403 | ATTIVO (ms) | 25-45 |
| SPENTO (ms) | dalle 10 alle 25 | |
| Frequenza commutata (volte/h) | A 15000 | |
| Massimo. temperatura bobine (℃) | +150 | |
Caratteristiche:
▶La valvola direzionale antideflagrante ad azionamento diretto viene utilizzata come tipo standard
▶Tipo DIN24 340 A sulla superficie di montaggio ISO 4401
▶ Solenoide di protezione contro le esplosioni CC di tipo bagnato
▶ Solenoide antideflagrante ruotabile di 90°
▶Non è necessario aprire la camera a tenuta di pressione quando si deve sostituire la bobina
Applicazione:
Le elettrovalvole direzionali antideflagranti trovano largo impiego nel settore petrolchimico. Nell'industria petrolchimica vengono utilizzati principalmente per controllare la direzione del flusso di mezzi infiammabili ed esplosivi come petrolio e gas naturale.
La valvola di controllo direzionale di tipo WE è la valvola direzionale del solenoide di protezione contro le esplosioni utilizzata per controllare l'avvio, l'arresto e la direzione del flusso del fluido oleoso.
Le valvole di controllo direzionale sono costituite da alloggiamento (1), uno o due solenoidi (2), il cursore di controllo (3) e una o due molle di ritorno (4).
Nello stato diseccitato il cassetto di comando (3) viene mantenuto nella posizione neutra o iniziale mediante molle di ritorno (4) (eccetto cursori a impulsi). Il distributore a cassetto (3) viene azionato tramite magneti a perno bagnato (2).
Per garantire un funzionamento soddisfacente è necessario prestare attenzione per garantire che la camera di pressione del solenoide sia riempita di olio.
Il cursore di controllo (3) viene spostato nella posizione prevista dal solenoide (2) e dall'asta di spinta (5), e questo dà libero flusso da P ad A e da B a T o da P a B e da A a T.
Quando il solenoide di protezione contro le esplosioni (2) è spento, l'elemento della valvola di controllo (3) viene spinto nella posizione iniziale dalla molla di ripristino (4).
Tipo 4WE6...61B/O.. (limitatamente alle funzioni A, C e D).
Questo tipo contiene 2 posizioni di commutazione e 2 valvole di controllo direzionale senza meccanismo di posizionamento solenoide di protezione contro le esplosioni.
Valvola a impulsi tipo 4WE6...61B/0F... (limitatamente alle funzioni A, C e D).
Contiene 2 posizioni di commutazione, 2 solenoidi di protezione contro le esplosioni e 1 valvola di controllo direzionale con meccanismo di posizionamento. 2 posizioni di commutazione sono fissate separatamente, quindi non è necessario elettrificare continuamente il solenoide di protezione contro le esplosioni.
Acceleratore a cartuccia
La strozzatura a cartuccia è necessaria poiché la portata effettiva potrebbe essere maggiore dei limiti prestazionali della valvola durante il processo di commutazione. Questa strozzatura a cartuccia è inserita nel canale P della valvola di controllo direzionale.
