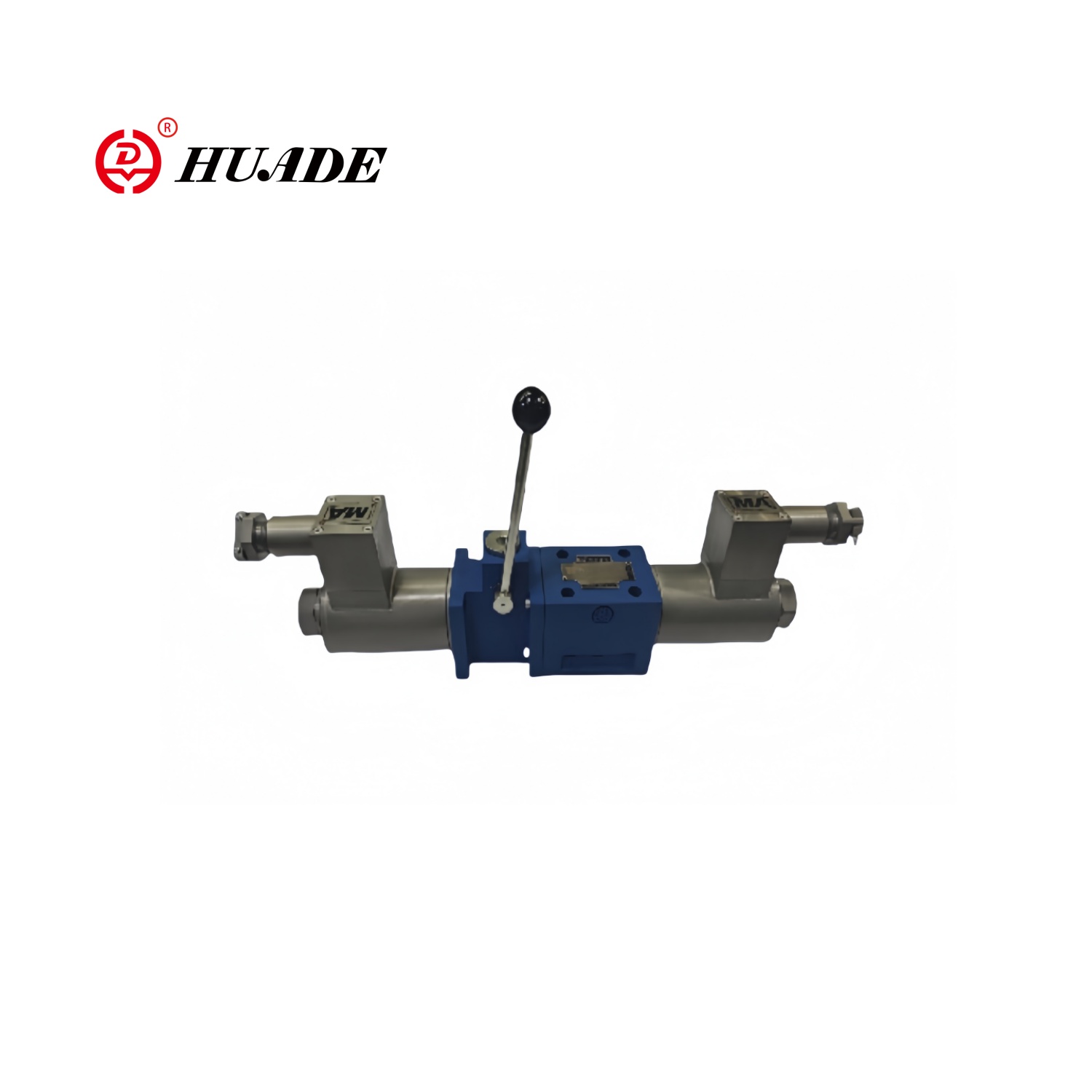

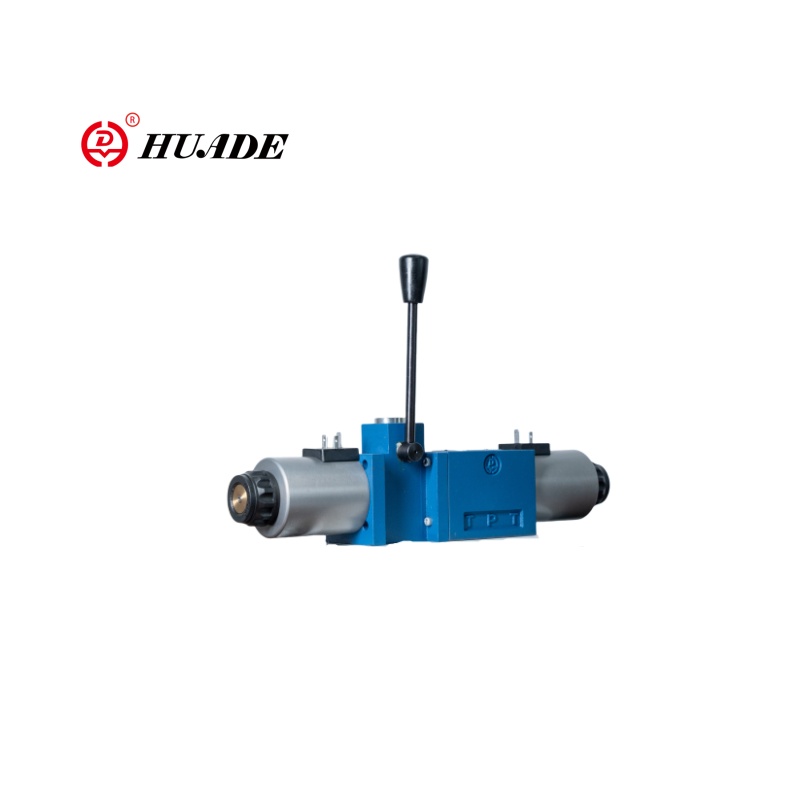

Valvola a prova di esplosione a prova di esplosione con manico 4WEM6

La valvola a prova di esplosione a prova di esplosione con manico 4WEM6 è una valvola di controllo direzionale a doppia funzione con il controllo del solenoide e il funzionamento manuale di emergenza. La valvola del solenoide a prova di esplosione 4WEM6 è ampiamente utilizzata nei sistemi idraulici e pneumatici industriali che richiedono controllo direzionale affidabile e manipolazione dei guasti di emergenza.

La valvola del solenoide a prova di esplosione 4WEM6 con manico adotta acciaio inossidabile o corpo in lega di rame, che è resistente alla corrosione e resistente ad alta pressione. Quando in uso, in caso di guasto dell'alimentazione, guasto della bobina o guasto automatico del sistema, la valvola può essere gestita direttamente meccanicamente dalla maniglia per garantire la sicurezza del sistema.

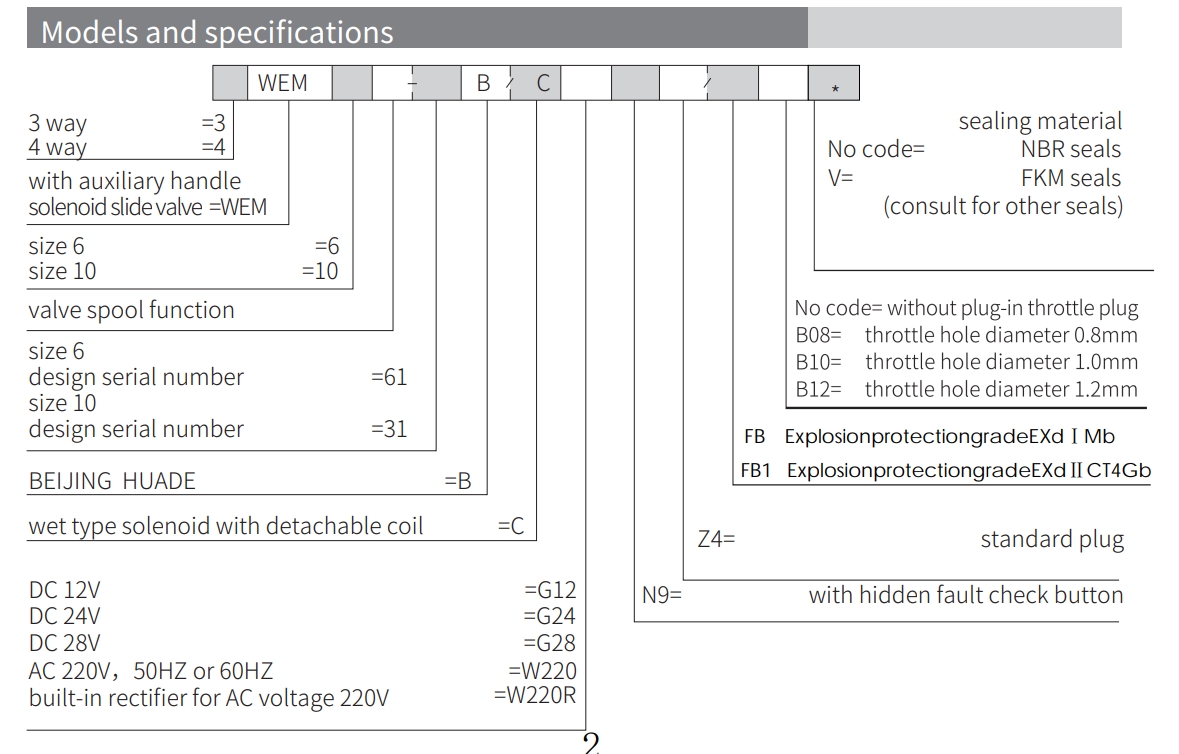

Parametro del prodotto della valvola a prova di esplosione con impugnatura 4WEM6

Funzionalità del prodotto e applicazione della valvola a prova di esplosione con impugnatura 4WEM6

Caratteristiche:

▶ L'apertura, la chiusura e la direzione del flusso controllato dal solenoide e manuale

▶ Solenoide a pin bagnato con bobina staccabile

▶ Il solenoide può ruotare 90 °

▶ Montaggio della piastra sottogruppo

Applicazione:

L'elettrovalvola a prova di esplosione 4WEM6 con manico è ampiamente utilizzata in gas petrolchimico, a gas naturale e a gas, farmaceutico e rivestimento, minerario e polvere, industrie militari e aerospaziali.

Sezione e simbolo della valvola a prova di esplosione con impugnatura 4WEM6

La valvola direzionale di tipo WEMM è una valvola a bobina direzionale gestita da solenoide e maniglia operativa. Controlla la direzione di apertura, chiusura e flusso del flusso liquido.

È composto principalmente da un corpo della valvola (1), uno o due solenoidi (2), una bobina della valvola (3), una molla di ripristino (4) e un dispositivo di controllo manuale.

Funzionamento del solenoide:

Quando non c'è potenza, la bobina della valvola (3) è nella posizione neutra o originale sotto l'azione della molla di ritorno. Quando la forza del solenoide (2) agisce sulla bobina della valvola (3), viene spinta dalla posizione di riposo alla posizione terminale. In questo modo, l'olio di pressione viene condotto da P a A e B a T, o da P a B e da A a T. Dopo che il solenoide (2) è spento, la molla di ritorno (4) restituisce la bobina della valvola (3) nella sua posizione originale.

Funzionamento della maniglia ausiliaria:

Quando il solenoide non è eccitato, la bobina della valvola (3) può essere spostata gestendo la maniglia ausiliaria. Trasforma la maniglia ausiliaria (5) a destra, in modo che la forza operativa passi attraverso l'albero rotante (6). Il nucleo della valvola a sfera (7) e il manicotto della guida (8) agiscono sulla bobina della valvola (3), causando il passaggio a sinistra. Quando la maniglia ausiliaria (5). Quando si ritorna in posizione zero, la bobina della valvola (3) ritorna nella posizione originale sotto l'azione della molla di ritorno (9).

Struttura Valvola a prova di esplosione a prova di esplosione con manico 4WEM6

Simboli di Valvola a prova di esplosione a prova di esplosione con manico 4WEM6
