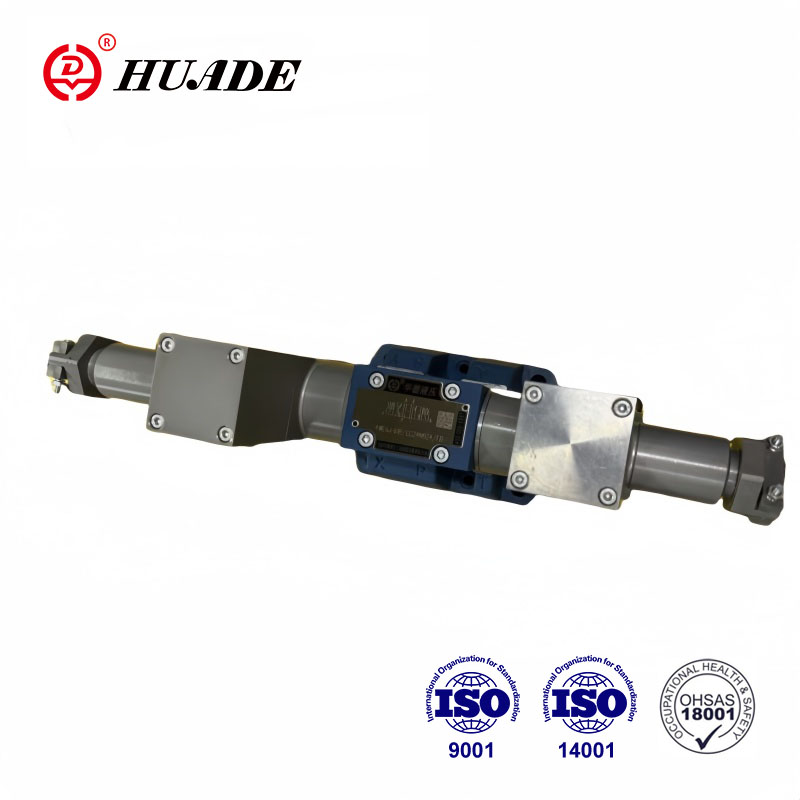

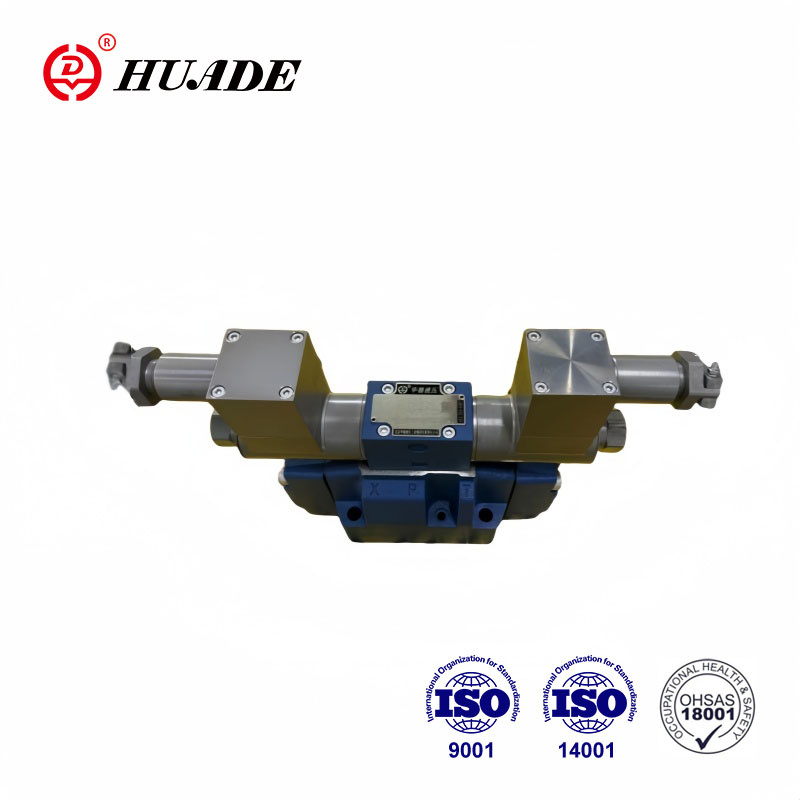

Le valvole idrauliche antideflagranti di Huade adottano una progettazione e una tecnologia di produzione speciali, utilizzando materiali di alta qualità resistenti alla corrosione. Le valvole antideflagranti della serie WE10 sono ampiamente utilizzate in luoghi con rischio di esplosione come le industrie minerarie, del carbone e chimiche. Huade è un marchio nazionale affidabile in Cina. La fabbrica dispone di tecnologie di produzione e apparecchiature di collaudo avanzate e presta grande attenzione alla qualità del prodotto.
| Dati tecnici | ||
| Posizione di fissaggio | Opzionale | |
| Intervallo di temperatura ambientale (℃) | da -30 a +50 (guarnizione NBR) | |
| da -20 a +50 (guarnizione FKM) | ||
| Peso | Singolo solenoide (kg) | 5.9 |
| Doppi solenoidi (kg) | 8.9 | |
| Pressione massima di esercizio | Attacco P, A, B (bar) | 350 |
| Porta T (bar) | 210 | |
| quando la pressione di esercizio supera il valore consentito, i simboli della bobina A e B devono aprire l'attacco T per lo scarico | ||
| Massimo. portata (l/min) | 120 | |
| Sezione trasversale del flusso (posizione neutra di commutazione) | Versione V (mm2) | 11(A/B →T);10.3(P →A/B) |
| Versione L (mm2) | 2,5(A/B→T) | |
| Versione Q (mm2) | 5.5(A/B→T) | |
| Fluido | Olio minerale adatto per guarnizioni NBR e FKM | |
| Estere fosforico per guarnizione FKM | ||
| Intervallo di temperatura del fluido (℃) | da -30 a +80 (guarnizione NBR) | |
| da -20 a +80 (guarnizione FKM) | ||
| Campo di viscosità mm2/S | da 2,8 a 500 | |
| Grado di contaminazione | Grado massimo consentito di contaminazione del fluido: Classe 9. NAS 1638 o 20/18/15, ISO4406 | |
| Dati elettrici | ||
| Tipo di tensione | DC | |
| Tensione disponibile (V) | 12, 24, 36, 110 | |
| Tolleranza di tensione (tensione nominale) % | da -15 a +10 | |
| Consumo energetico (W) | 35 | |
| Ciclo di lavoro | Continuo | |
| Orario commutato conforme alla norma ISO 6403 | ATTIVO (ms) | 45-60 |
| SPENTO (ms) | 20-30 | |
| Frequenza commutata (volte/h) | A 15000 | |
| Classe di protezione secondo DIN 40050 | IP65 | |
| Massimo. temperatura bobine (℃) | +150 | |
Caratteristiche:
▶La valvola a cassetto con direzione di funzionamento dell'elettrovalvola antideflagrante ad azionamento diretto viene utilizzata come standard
▶Tipo DIN24 340 A sulla superficie di montaggio ISO 4401
▶ Solenoide di protezione contro le esplosioni CC di tipo bagnato
▶ Solenoide antideflagrante ruotabile di 90°
▶Non è necessario aprire la camera a tenuta di pressione quando si deve sostituire la bobina
Applicazione:
La valvola antideflagrante di tipo WE è la valvola direzionale del solenoide di protezione contro le esplosioni utilizzata per controllare l'avvio, l'arresto e la direzione del flusso del fluido oleoso.
Le valvole di controllo direzionale sono costituite da alloggiamento(1), uno o due solenoidi(2), il cursore di controllo(3) e una o due molle di ritorno (4). In condizione diseccitata il cassetto di comando (3) viene mantenuto nella posizione neutra o iniziale mediante molle di ritorno (4) (ad eccezione dei cursori a impulsi). Il distributore a cassetto (3) viene azionato tramite magneti a perno bagnato (2).
Per garantire un funzionamento soddisfacente è necessario prestare attenzione per garantire che la camera di pressione del solenoide sia riempita di olio.
Il cursore di controllo (3) viene spostato nella posizione prevista dal solenoide (2) e dall'asta di spinta (5).
questo dà libero flusso da P ad A e da B a T o da P a B e da A a T.
Quando il solenoide di protezione contro le esplosioni (2) è spento, l'elemento della valvola di controllo (3) viene premuto
alla posizione iniziale tramite la molla di ripristino (4).
Struttura dell'elettrovalvola antideflagrante WE10
Simboli
