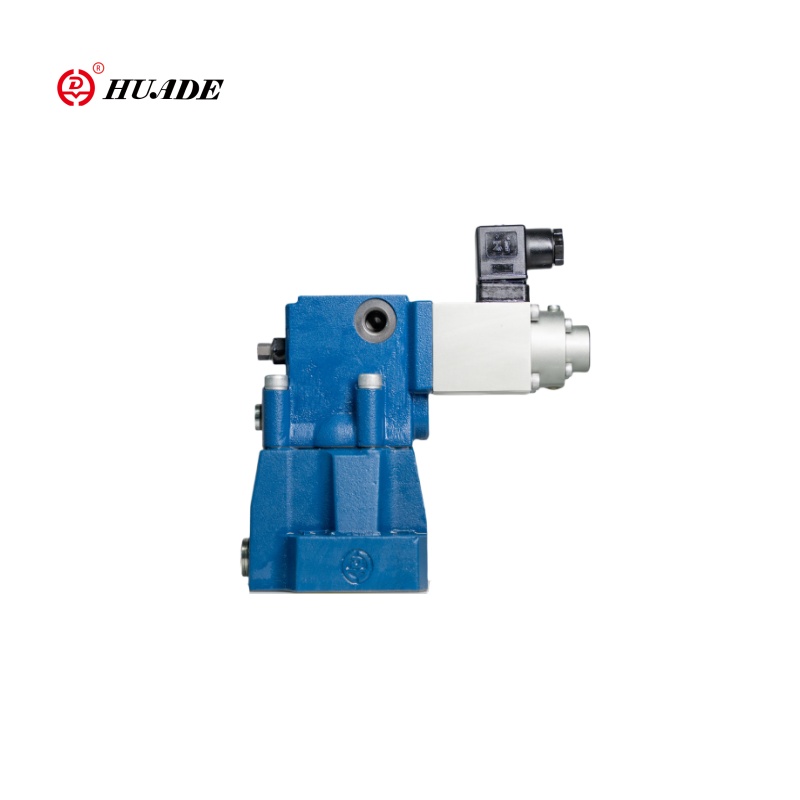

Drem della valvola di riduzione della pressione proporzionale

La valvola di riduzione della pressione elettromagnetica a pressione elettromagnetica di tipo Drem a livello di Huade presenta una struttura della valvola del cono, che può ridurre con codifica la pressione in un determinato circuito in base al segnale elettrico. Inoltre, questo Drem della valvola di riduzione della pressione proporzionale è dotato di un dispositivo di protezione a pressione massima, garantendo che il sistema sia protetto da danni causati da un'alta pressione inaspettata.

Parametro del prodotto della valvola di riduzione della pressione proporzionale

Funzionalità del prodotto e applicazione della valvola di riduzione della pressione proporzionale

Caratteristiche:

▶ Protezione opzionale Max.Pressure

▶ Valvola di controllo opzionale tra A e B

▶ Valvola utilizzata per ridurre una pressione di lavoro

▶ Per il montaggio della piastra

▶ Valve ed elettronica da una scurta

Applicazione:

Il Drem della valvola di riduzione della pressione proporzionale è ampiamente utilizzato in più settori industriali come l'industria petrolifera, l'industria chimica, la produzione di macchinari, l'aerospaziale, le macchine utensili e l'industria della luce, la costruzione di navi e l'estrazione, grazie alla sua alta precisione e stabilità.

Funzione e particolarità della valvola della pressione proporzionale che riduce la valvola

I tipi di valvole Dre e Drem sono valvole a riduzione della pressione pilota. Sono usati per la riduzione di una pressione di lavoro.

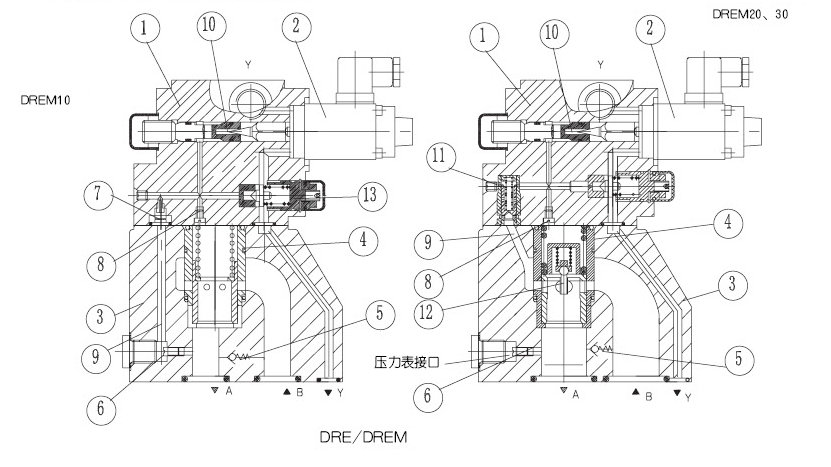

Le valvole sono sostanzialmente costituite dalla valvola pilota (1) con solenoide proporzionale (2) valvola principale (3) con gruppo di bobina principale (4), nonché una valvola di ritegno opzionale (5).

Digita Drem.

Al fine di garantire che non si verifichino pressioni idrauliche eccessive (sicurezza idraulica) a causa di correnti di controllo inutilmente elevate nel solenoide proporzionale che causano automaticamente

Pressione più elevata nella porta A, una valvola di scarico della pressione massima caricata a molla, per la massima sicurezza della pressione, può essere facoltativamente installata se necessario.

NOTA: quando il flusso del fluido di pressione dalla porta A alla porta B tramite la valvola di ritegno (5), il flusso parallelo di olio tramite y al serbatoio influisce sul processo di decelerazione dell'attuatore collegato alla porta A se questo

viene decelerato da una valvola a farfalla nella porta B (es. Valvola direzionale proporzionale). In tali circostanze, la terza direzione del flusso da A a Y non è adatta per limitare la massima pressione nella porta A.

Simboli della pressione proporzionale che riduce la valvola
