Valvola di riduzione della pressione proporzionale 3DRE-7X

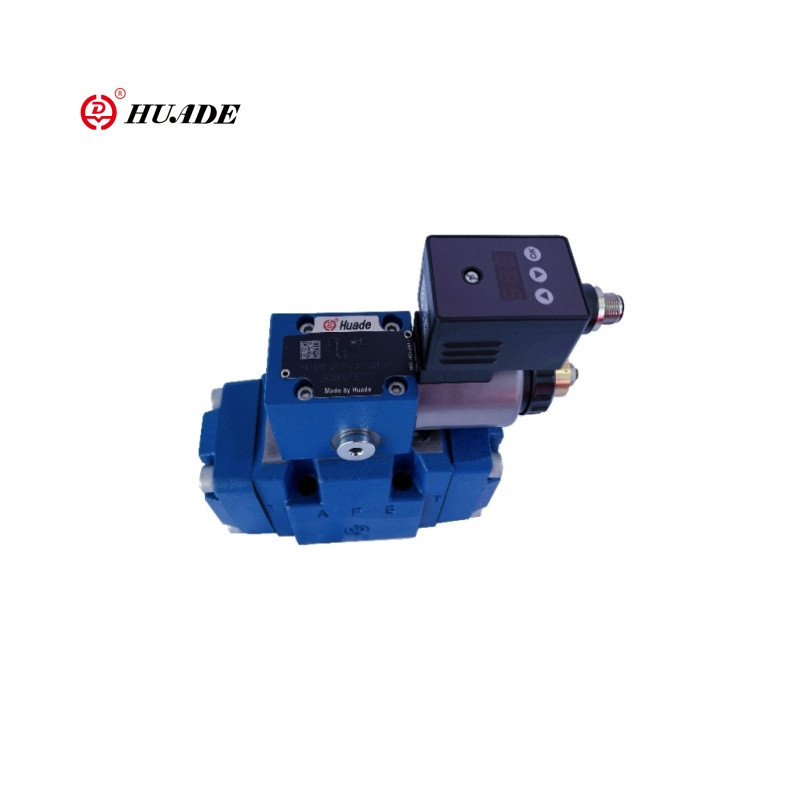

Il 3DRE-7X di riduzione della pressione proporzionale a tre vie a tre vie è un componente di controllo della pressione ad alta precisione che regola la pressione di uscita attraverso un rapporto di segnale elettrico. La valvola 3DRE-7X adotta un design a tre vie. Oltre alla funzione di riduzione della pressione, può realizzare lo scarico del porto a T, risparmiare energia e ridurre il calore. La valvola è guidata da una piccola valvola pilota a flusso, che è più accurata nella regolazione e ha un basso consumo di energia.

Parametro del prodotto della valvola di riduzione della pressione proporzionale 3DRE-7X

Funzionalità del prodotto e applicazione della valvola di riduzione della pressione proporzionale 3DRE-7X

Caratteristiche:

▶ Versione a 3 vie

▶ Funzionamento mediante solenoide proporzionale con bobina rotabile

▶ Per il montaggio della piastra

▶ Pattern di porting secondo ISO 4401

▶ Limitazione della pressione massima, opzionale

▶ Valvola e controllo dell'elettronica da una singola sorgente

▶ Elettronica integrata (OBE) (tipo HD-3dre (M) E):

- poca tolleranza di produzione della curva caratteristica del valore del valore del comando

▶ Elettronica di controllo esterno (tipo HD-3dre (M)

▶ Curva caratteristica del valore del comando lineare

Applicazione:

La valvola di riduzione della pressione proporzionale a tre vie a tre vie 3DRE-7X può essere utilizzata in sistemi idraulici industriali, macchinari ingegneristici, attrezzature di prova e panche di prova, costruzione aerospaziale e navale, sistemi idraulici ad alta temperatura di attrezzature metallurgiche (come macchine a cottura continua), ecc.

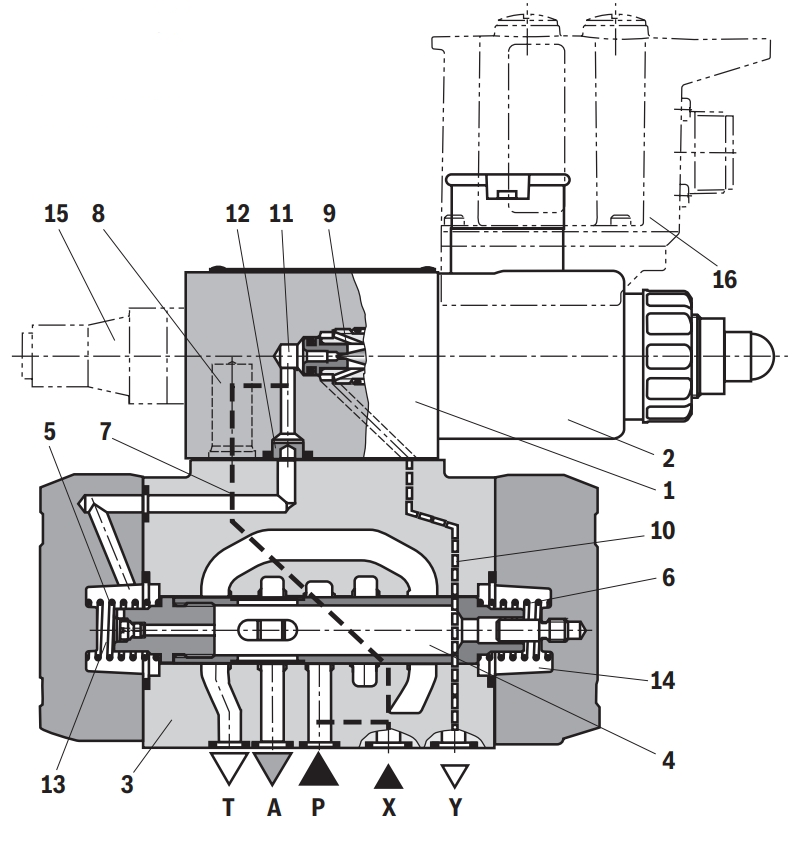

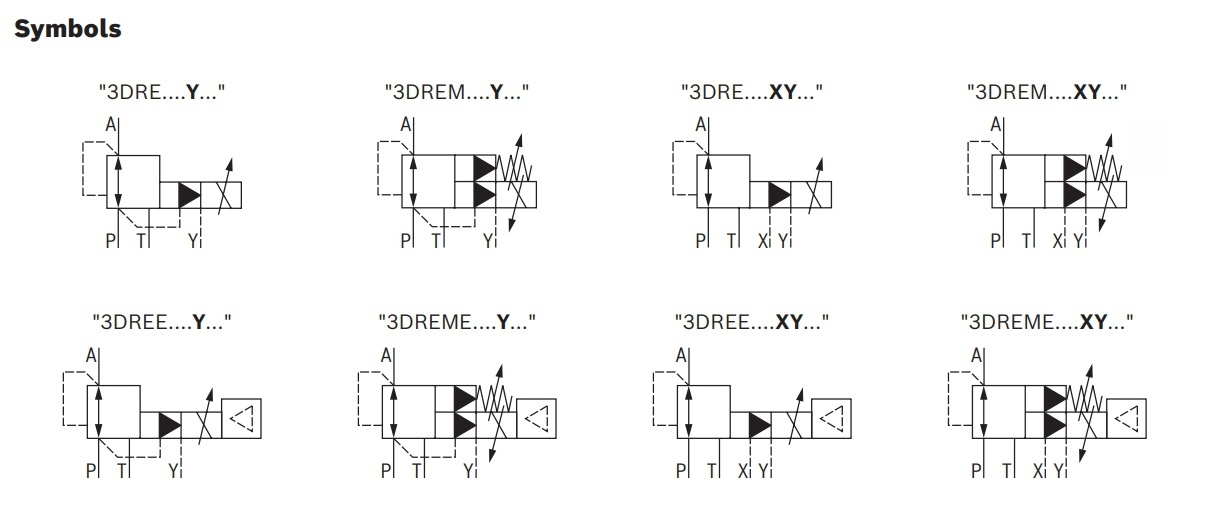

Funzione e sezione della valvola di riduzione della pressione proporzionale 3DRE-7X

Funzione, sezione

I tipi di valvole 3dre (m) e 3dre (m) e sono valvole a 3 vie a 3 vie a livello pilota con limitazione dell'attuatore.

Sono usati per la riduzione (da P a A) e la limitazione (da A a T) di una pressione del sistema.

Impostare

Le valvole sono costituite da due gruppi principali:

▶ Valvola di controllo pilota (1) con solenoide proporzionale (2), facoltativamente con la massima limitazione della pressione (15)

▶ Valvola principale (3) con bobina di controllo principale (4)

Funzione

▶ Impostazione dipendente dal valore del comando della pressione da ridurre nella porta A tramite la valvola di controllo pilota (1).

▶ Con porta depressittata P, le molle (5) e (6) tengono la bobina di controllo principale (4) nella sua posizione centrale.

In questo modo, viene impedito un salto di avvio presso l'attuatore.

▶ Il fluido pilota fluisce dal foro (7) tramite il controller di flusso (8), tramite la camera di controllo (11) allo spazio dell'acceleratore (9), tramite la linea (10) alla porta Y. Questo collegamento deve essere condotto nel serbatoio a pressione zero.

Riduzione della pressione

▶ Accumulo della pressione pilota nella camera di controllo (11) in funzione del valore del comando.

▶ Accumulo di pressione nella camera di molla (13) tramite ugello (12) e movimento della bobina di controllo principale (4) a destra.

Fluido idraulico fluisce da P ad A.

▶ La pressione dell'attuatore nella porta A è disponibile nella camera a molla (14).

▶ L'aumento della pressione nella porta A alla pressione impostata della valvola di controllo pilota (1) porta al movimento della bobina principale (4) a sinistra. La pressione nella porta A è quasi identica alla pressione impostata sulla valvola di controllo pilota (1).

Limitazione della pressione

▶ Se la pressione nella porta A supera la pressione impostata della valvola di controllo pilota (1), la bobina di controllo principale (4) viene spostata ulteriormente a sinistra.

▶ Questo apre la connessione da A a T e limita la pressione in sospeso nella porta A al valore del comando Imposta.
