Vi siete mai chiesti come fanno le macchine edili a muoversi in modo così fluido e preciso? O come le macchine industriali possono controllare la loro velocità in modo così accurato? La risposta spesso sta in un componente piccolo ma potente chiamato valvola a farfalla idraulica.
In questa guida analizzeremo in termini semplici tutto ciò che devi sapere sulle valvole a farfalla idrauliche. Che tu sia uno studente, un addetto alla manutenzione o semplicemente curioso di sapere come funzionano le cose, questo articolo ti aiuterà a comprendere questi importanti dispositivi.
Cos'è una valvola a farfalla idraulica?

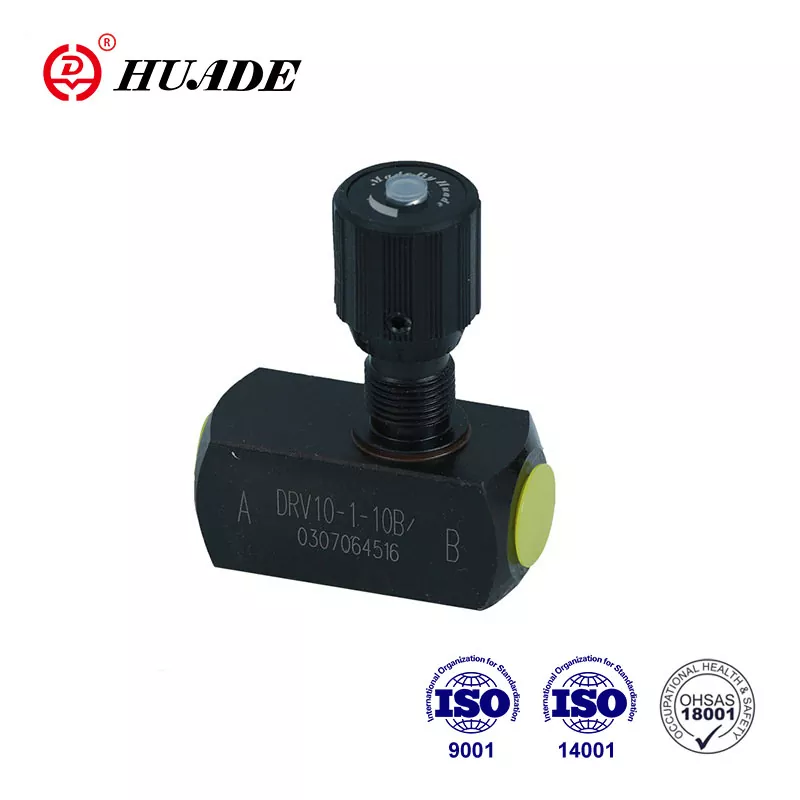

Una valvola a farfalla idraulica è come un rubinetto dell'acqua per i sistemi idraulici. Proprio come si gira la maniglia di un rubinetto per controllare la velocità con cui l'acqua fuoriesce, una valvola a farfalla controlla la velocità con cui il fluido idraulico scorre attraverso un sistema.
Analogia semplice:Mettila in questo modo: quando stringi un tubo da giardino, esce meno acqua e scorre più lentamente. Una valvola a farfalla idraulica funziona in modo simile: crea un'apertura più piccola attraverso la quale deve passare il fluido, rallentando il flusso.
Perché sono importanti?
Le valvole a farfalla idrauliche sono fondamentali perché:
- Controlla la velocità dei cilindri e dei motori idraulici
- Fai in modo che le macchine si muovano in modo fluido anziché a scatti
- Aiuta gli operatori a lavorare con precisione
- Mantenere l'attrezzatura al sicuro evitando movimenti improvvisi
Come funziona una valvola a farfalla idraulica?
La scienza dietro le valvole a farfalla è in realtà piuttosto semplice. Tutto si riduce a un'idea di base: più piccola è l'apertura, più lento è il flusso.
Ecco cosa succede all'interno della valvola:
- Il fluido idraulico entra nella valvola sotto pressione
- Il fluido deve passare attraverso una piccola apertura (chiamata orifizio)
- La dimensione di questa apertura può essere regolata ruotando una maniglia o una vite
- Apertura più piccola = flusso più lento = movimento della macchina più lento
- Apertura più grande = flusso più veloce = movimento della macchina più veloce
La semplice matematica dietro
Non preoccuparti: non entreremo troppo nel tecnico qui! Ma è utile sapere che la portata dipende da tre cose principali:
Dimensione dell'apertura(più grande = più flusso)
Differenza di pressioneattraverso la valvola (più pressione = più flusso)
Tipo di fluidoessere utilizzato
Gli ingegneri utilizzano formule speciali per calcolare le portate esatte, ma il principio di base è facile da capire.
Tipi di valvole a farfalla idrauliche
Proprio come in casa esistono diversi tipi di rubinetti, esistono diversi tipi di valvole a farfalla. Ognuno è progettato per lavori specifici.
1. Valvola a farfalla a spillo
2. Valvola a farfalla eccentrica
3. Valvola assiale con scanalatura triangolare
4. Valvola di ritegno dell'acceleratore
Tipi speciali per lavori pesanti
Valvole compensate a pressione:Si regolano automaticamente quando la pressione del sistema cambia, mantenendo il flusso costante.
Valvole con compensazione della temperatura:Questi si adattano ai cambiamenti di temperatura che influiscono sullo spessore del fluido.
Dove vengono utilizzate le valvole a farfalla idrauliche?
Troverai queste valvole in molti posti, probabilmente più di quanto pensi:
Attrezzature per l'edilizia
- Escavatori: controlla la velocità con cui il braccio si muove su e giù
- Bulldozer: gestisci la velocità di movimento della lama
- Gru: garantire un sollevamento e un abbassamento senza intoppi
Macchine di fabbrica
- Linee di assemblaggio: controllo della velocità del nastro trasportatore
- Presse: gestisci la velocità con cui le parti vengono pressate insieme
- Macchine utensili: controllo delle velocità di taglio e foratura
Altre applicazioni
- Centrali elettriche: controllo del flusso di vapore e gas
- Raffinerie di petrolio: gestire le portate del petrolio
- Sistemi HVAC: controllo del flusso d'acqua per il riscaldamento e il raffreddamento
- Apparecchiature di prova: forniscono un controllo preciso per le prove sui materiali
Come scegliere la valvola a farfalla giusta
Scegliere la valvola a farfalla giusta è come scegliere lo strumento giusto per un lavoro. Ecco le cose fondamentali da considerare:
1. Esigenze di portata
- Flusso basso: scegliere valvole a spillo
- Flusso elevato: scegliere valvole a farfalla o eccentriche
2. Pressione operativa
- Bassa pressione: la maggior parte dei tipi di valvole funziona bene
- Alta pressione: scegliete valvole con scanalatura triangolare assiale
3. Tipo di carico
- Carichi costanti: le valvole a farfalla di base funzionano bene
- Carichi variabili: prendere in considerazione valvole a compensazione di pressione
4. Spazio di installazione
- Spazi ristretti: scegli design compatti
- Tanto spazio: qualsiasi tipo può funzionare
5. Requisiti di manutenzione
- Manutenzione semplice: scegli le valvole a farfalla
- Sistemi complessi: potrebbero richiedere tipi specializzati
Manutenzione e risoluzione dei problemi
Come ogni dispositivo meccanico, le valvole a farfalla necessitano di cure regolari per funzionare correttamente.
Suggerimenti per la manutenzione regolare
Mantienilo pulito
- Utilizzare fluido idraulico pulito
- Sostituisci i filtri regolarmente
- Lavare periodicamente il sistema
Controlla l'usura
- Ispezionare le guarnizioni e gli O-ring
- Cerca eventuali graffi sulle parti della valvola
- Sostituire i componenti usurati prima che si guastino
Prevenire i problemi
- Mantenere le maniglie di regolazione sicure
- Proteggere le valvole da sporco e umidità
- Seguire le raccomandazioni del produttore
Problemi comuni e soluzioni
| Problema | Cosa noterai | Probabile causa | Cosa fare |
|---|---|---|---|
| Velocità incoerente | La macchina si muove in modo non uniforme | Valvola sporca o filtro intasato | Pulire il sistema, sostituire il filtro |
| Perdita di olio | Pozzanghere di fluido sotto la valvola | Guarnizioni usurate | Sostituire guarnizioni e guarnizioni |
| La valvola non si regola | La maniglia non gira | Contaminazione o corrosione | Pulire la valvola, verificare eventuali danni |
| Rumori strani | Suoni sibilanti o stridenti | Cavitazione o parti usurate | Controllare la pressione, sostituire le parti usurate |
| Surriscaldamento | Il sistema diventa troppo caldo | Fluido sbagliato o raffreddamento insufficiente | Utilizzare il fluido corretto, migliorare il raffreddamento |
Comprensione dei simboli idraulici
Gli ingegneri utilizzano simboli speciali per mostrare le valvole a farfalla negli schemi idraulici. Questi simboli sono standardizzati in tutto il mondo, quindi tutti possono capirli.
Simbolo della valvola a farfalla di base:Sembra un triangolo attraversato da una freccia
Acceleratore regolabile:Ha una freccia che mostra che può essere regolato
Valvola di ritegno dell'acceleratore:Combina i simboli della valvola a farfalla e di ritegno
Questi simboli aiutano tecnici e ingegneri a comunicare chiaramente sui sistemi idraulici.
Vantaggi e svantaggi
Come ogni cosa in ingegneria, le valvole a farfalla hanno pro e contro.
Vantaggi
- Design semplice: meno parti da rompere
- Controllo preciso: controllo della velocità molto accurato
- Conveniente - relativamente economico
- Facile da capire: funzionamento semplice
- Affidabile: tecnologia collaudata che funziona
Svantaggi
- Perdita di energia: crea calore limitando il flusso
- Può ostruirsi: le piccole aperture intrappolano lo sporco
- Limitato al controllo semplice - non adatto per l'automazione complessa
- Sensibile alla pulizia del fluido: il fluido sporco causa problemi
Suggerimenti per prestazioni migliori
Per ottenere il massimo dalle valvole a farfalla idrauliche:
- Utilizzare fluido pulito: questa è la regola più importante
- Dimensionare correttamente le valvole: non utilizzare una valvola troppo grande o troppo piccola
- Installa filtri bypass: un filtraggio aggiuntivo aiuta a prevenire problemi
- Monitorare la temperatura del sistema: il fluido caldo può danneggiare le guarnizioni
- Conservare i registri delle regolazioni: annotare le impostazioni per le diverse operazioni
- Operatori ferroviari: assicurarsi che le persone sappiano come utilizzare correttamente l'attrezzatura
Il futuro delle valvole a farfalla idrauliche
La tecnologia continua a migliorare e anche le valvole a farfalla stanno migliorando:
Valvole intelligenticon controlli elettronici
Materiali miglioriche durano più a lungo
Integrazione con i computerper il controllo automatico
Efficienza migliorataper ridurre gli sprechi energetici
Tuttavia, il principio base del controllo del flusso sarà sempre importante nei sistemi idraulici.
Conclusione
Le valvole a farfalla idrauliche potrebbero sembrare dispositivi semplici, ma svolgono un ruolo cruciale nel far funzionare senza intoppi il nostro mondo moderno. Dall'escavatore che scava le fondamenta alla macchina di fabbrica che costruisce la tua auto, queste valvole aiutano a controllare il movimento con precisione e affidabilità.
Capire come funzionano, dove vengono utilizzati e come mantenerli può aiutarti a:
- Prendi decisioni migliori quando selezioni l'attrezzatura
- Risolvere i problemi in modo più efficace
- Apprezza l'ingegneria dietro le macchine di tutti i giorni
- Comunicare meglio con tecnici e ingegneri
Che tu stia appena iniziando a conoscere l'idraulica o desideri approfondire le tue conoscenze, ricorda che le valvole a farfalla sono elementi fondamentali dei sistemi di potenza fluida. Padroneggia le nozioni di base e sarai sulla buona strada per comprendere concetti idraulici più complessi.
La prossima volta che vedrai un'attrezzatura da costruzione funzionare senza intoppi o una macchina industriale funzionare con precisione, saprai che da qualche parte in quel sistema, una valvola a farfalla idraulica sta svolgendo silenziosamente il suo lavoro: controllare il flusso, gestire la velocità e rendere tutto ciò possibile.
Hai bisogno di aiuto per scegliere la valvola a farfalla giusta per la tua applicazione? Considera la possibilità di consultare un ingegnere di sistemi idraulici in grado di analizzare le tue esigenze specifiche e consigliare la soluzione migliore per le tue esigenze.
