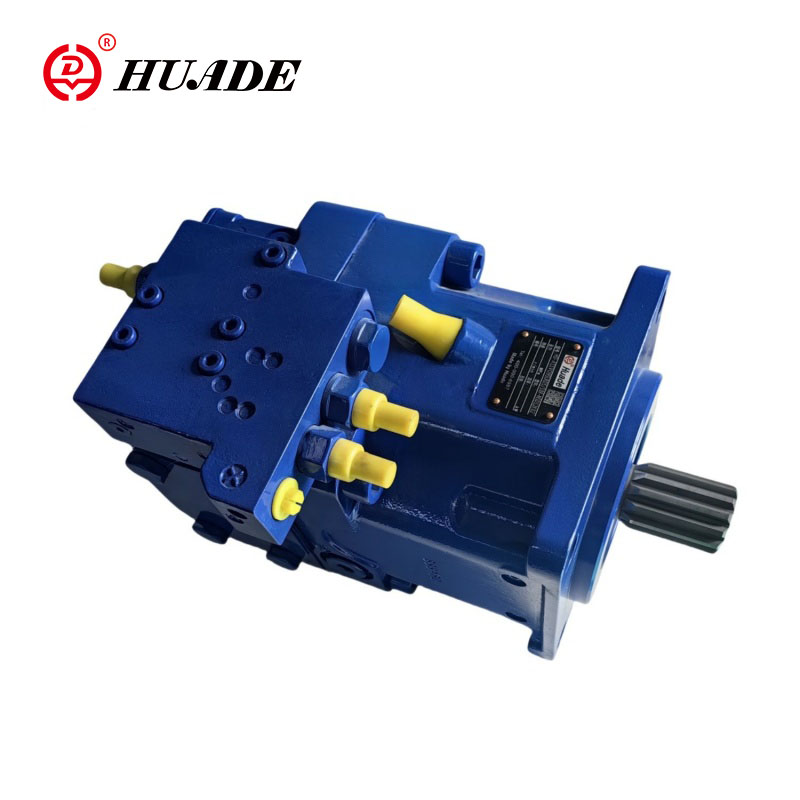

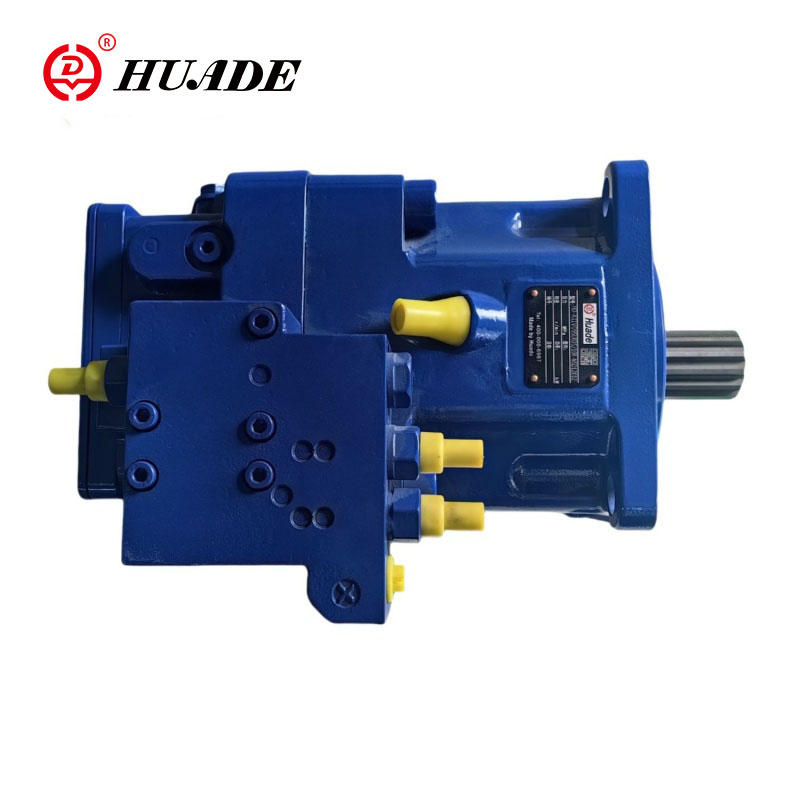

Pompa variabile a pistoni assiali A11VO

La pompa variabile a pistoni assiali con piatto oscillante del marchio Huade A11VO viene utilizzata per la trasmissione idrostatica nei sistemi idraulici a circuito aperto. La portata di questa pompa a pistoni assiali è proporzionale alla velocità di trasmissione e alla cilindrata. Regolando l'angolo del piatto oscillante, la portata può essere modificata in modo continuo. La pompa A11VO può eguagliare le prestazioni di Rexroth.

Parametro del prodotto della pompa variabile a pistoni assiali A11VO

•Campo di pressione operativa

◇ Ingresso ----- Pressione assoluta alla porta S (porta di aspirazione)

Versione senza pompa di carico

Pab min--------- 0,8 bar

Pabs max---------- 30 bar

Se la pressione è > 5 bar, rivolgersi a Huade Hydraulic.

Versione con pompa di carica

Pabs min---------- 0,6 bar

Pabs max---------- 2 bar

◇Velocità massima consentita (limite di velocità)

Velocità consentita aumentando la pressione in entrata pabs sulla bocca di aspirazione S oppure con Vg ≤Vg max

◇Uscita ----Pressione alla porta A o B

Pressione nominale pN---------- 350 bar

Pressione massima Pmax ----------400 bar

Pressione nominale: pressione massima di progetto alla quale è garantita la resistenza alla fatica

Pressione massima: max. pressione operativa consentita per un breve periodo (t <1s).

◇Pressione minima di esercizio

Nella tubazione di servizio della pompa è necessaria una pressione di esercizio minima pB min a seconda della velocità, dell'angolo di rotazione e della cilindrata (vedere diagramma).

◇Pressione di scarico della cassa

La pressione di scarico della cassa alle porte T1 e T2 può essere al massimo di 1,2 bar superiore alla pressione di ingresso alla porta S ma non superiore a PL ass. massimo --------------2 bar.

È necessaria una linea di scarico della custodia a grandezza naturale senza restrizioni direttamente al serbatoio.

◇Intervallo di temperatura dell'anello di tenuta dell'albero

L'anello di tenuta dell'albero in FKM è consentito per temperature di scarico della cassa comprese tra -25 ℃ e +115 ℃.

•Nota:

Per applicazioni inferiori a -25°C è necessario un anello di tenuta dell'albero in NBR (intervallo di temperatura consentito: da -40°C a +90°C).

Nell'ordine indicare l'anello di tenuta dell'albero in NBR in chiaro.

Caratteristiche del prodotto e applicazione della pompa variabile a pistoni assiali A11VO

Caratteristiche:

▶Pompa a pistoni assiali variabili con design a disco oscillante per azionamenti idrostatici in impianti idraulici a circuito aperto.

▶Progettato principalmente per l'uso in applicazioni mobili.

▶La pompa funziona in condizioni di autoadescamento, con pressurizzazione del serbatoio o con una pompa di carica incorporata opzionale (girante).

▶È disponibile una gamma completa di opzioni di controllo che soddisfano qualsiasi requisito applicativo.

▶L'opzione di controllo della potenza è regolabile esternamente, anche quando la pompa è in funzione,

▶L'azionamento passante è adatto per l'aggiunta di pompe a ingranaggi e pompe a pistoni assiali, ovvero azionamento passante al 100/%.

▶La portata in uscita è proporzionale alla velocità di azionamento e variabile in modo continuo tra qv max e qv min = 0.

Applicazione:

La pompa variabile a pistoni assiali A11VO di Huade è ampiamente utilizzata in macchinari di ingegneria e attrezzature dell'industria leggera, metallurgia del ferro e acciaio e macchinari minerari, navi, attrezzature terrestri dell'aviazione civile, macchinari petroliferi e petrolchimici, macchinari edili e ambulanti.
