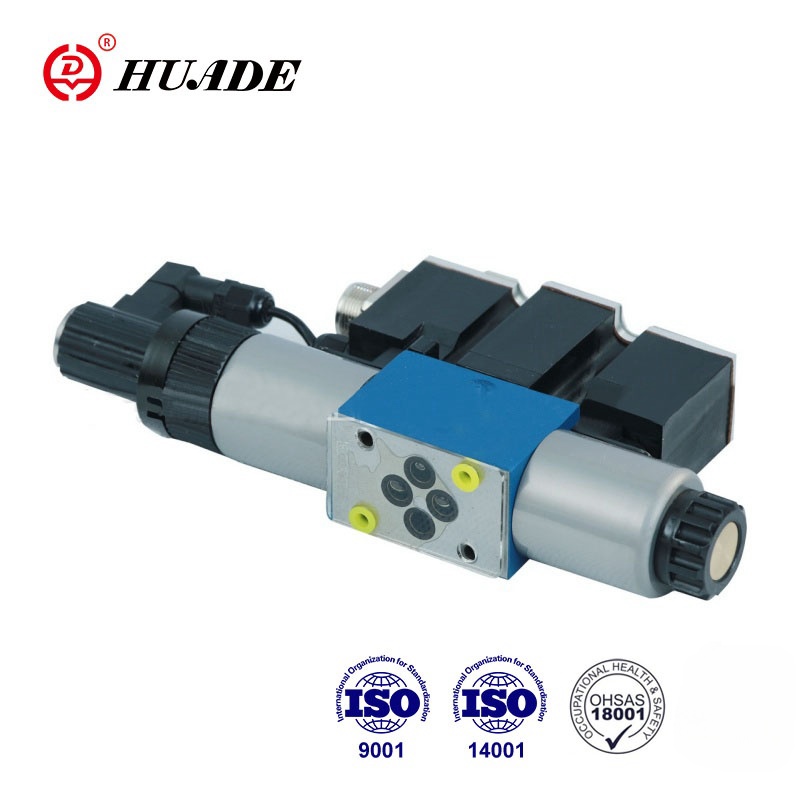

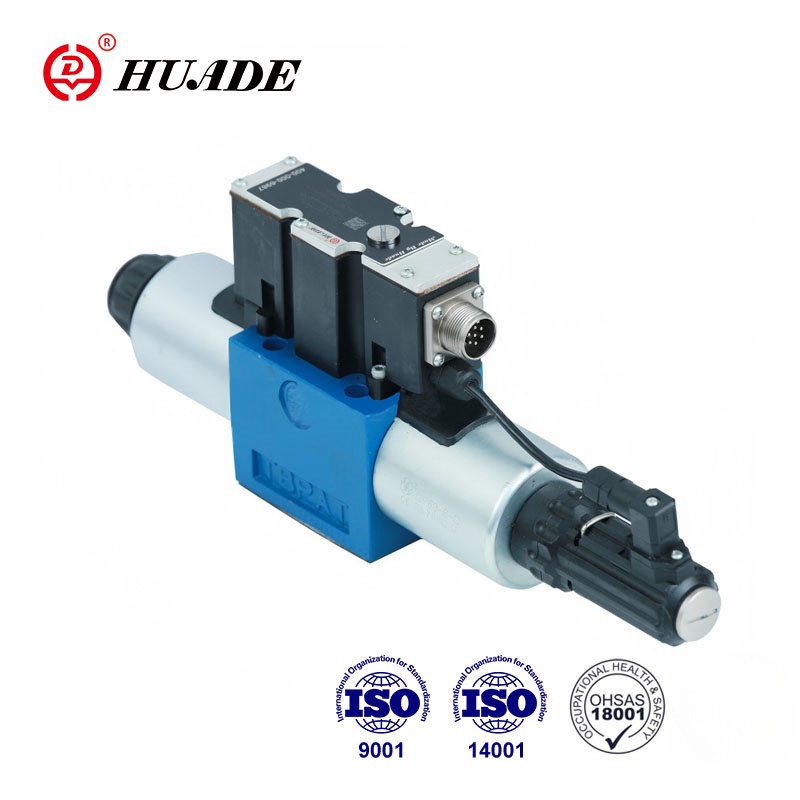

Questa valvola 4WREE-2X è una valvola direzionale proporzionale ad azione diretta azionata da un solenoide proporzionale per controllare il flusso e la direzione del flusso del fluido idraulico. Il controllo dell'elettromagnete può essere ottenuto tramite l'amplificatore integrato. Le prestazioni del prodotto sono compatibili con la serie 4WREE-2X di Rexroth.
| Idraulico | |||
| Misurare | 6 | 10 | |
| Pressione di esercizio | Porte A、P、B | 31.5 | 31.5 |
| Porto T | 21 | 21 | |
| Portata nominale Qvnom a △ P=1MPa(L/min) | 8、16、32 | 25、50、75 | |
| Massimo. flusso consentito (l/min) | 80 | 180 | |
| Grado di contaminazione (μm) | ≤20 (consiglia 10) | ||
| Isteresi(%) | ≤0,1 | ||
| Intervallo di inversione (%) | ≤0,05 | ||
| Sensibilità della risposta (%) | ≤0,05 | ||
| Fluido in pressione | Oli minerali, esteri fosforici | ||
| Intervallo di viscosità mm2/S | da 20 a 380 | ||
| Intervallo di temperatura ambiente (℃) | 4WRE | da -20 a +70 | |
| 4WREE | da -20 a +50 | ||
| Peso (Kg) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Elettrico (elettronica integrata) | |||
| Misurare | 6 | 10 | |
| Tipologia di fornitura | DC | DC | |
| Tensione nominale (V) | 24 | ||
| Corrente nominale del solenoide (A) | 2.5 | ||
| Resistenza bobina solenoide (Ω) | Resistenza della bobina a 20℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Dovere | 100% | ||
| Temperatura massima della bobina (℃) | a 150 | ||
| Isolamento secondo DIN40050 | IP65 | ||
| Dati tecnici dell'amplificatore associato | |||
| Amplificatore associato | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Tensione di alimentazione | Tensione nominale VCC | 24 | |
| Valore limite inferiore V | 19.4 | ||
| Valore limite superiore V | 35 | ||
| Potenza dell'amplificatore | Imax A | <2 | |
| Corrente impulsiva A | 3 | ||
Caratteristiche:
▶Valvola direzionale proporzionale a comando diretto per il controllo della direzione e dell'entità del flusso
▶Per il montaggio su piastra
▶Feedback elettrico della posizione
▶Bobina di controllo centrata a molla
▶Tipo 4WREE, elettronica della valvola integrata con interfaccia A1 o F1
▶L'azionamento avviene tramite solenoidi proporzionali con filettatura centrale e bobina estraibile
▶Valvola e controllo elettronico da un unico fornitore
Applicazione:
La valvola proporzionale 4WREE-2X può essere utilizzata in vari campi come macchine utensili, industria leggera, metallurgia, minerario, aerospaziale, ecc.
Le valvole direzionali proporzionali 4/2 e 4/3 sono componenti direttamente controllati del design di montaggio su piastra.
Sono azionati da solenoidi proporzionali con filetto centrale e bobina estraibile. Opzionalmente i magneti sono controllati dall'elettronica di controllo integrata.
Descrizione funzionale:
Con i magneti (5 e 6) diseccitati, il distributore a cassetto (2) è mantenuto in posizione centrale dalle molle di compressione (3 e 4).
Azionamento diretto del distributore a cassetto (2) eccitando uno dei magneti proporzionali, ad es. comando solenoide "b" (6)
→Movimento del cursore a cassetto (2) verso sinistra in proporzione al segnale elettrico di ingresso
→Collegamento da P ad A e da B a T tramite sezioni trasversali simili ad orifizi con caratteristiche di flusso progressive
Diseccitazione del solenoide(6)
→Il distributore a cassetto (2) viene riportato in posizione centrale tramite la molla di compressione (3)
HD-4WREE...A-2X
Nella condizione diseccitata la bobina (2) è mantenuta in una posizione centrale meccanica dalle molle di ritorno del solenoide. Questo, per il simbolo della bobina "V", non si riferisce alla posizione del centro idraulico! Quando il circuito di controllo ad anello chiuso della valvola elettrica è chiuso, la bobina viene posizionata nella posizione centrale idraulica.
Progetto:
La valvola è essenzialmente composta da:
•Alloggiamento(1) con superficie di montaggio
• Bobina di comando(2) con molle di compressione(3 e 4)
• Solenoidi (5 e 6) con filettatura centrale
• Trasduttore di posizione (7)
•Elettronica di controllo integrata opzionale(8)
•La regolazione del punto zero meccanico (9) è accessibile tramite Pg 13.5 e il punto zero elettrico è accessibile tramite Pg 7(10) (tipo 4WREE)
Simbolo della valvola direzionale proporzionale 4WREE-2X
