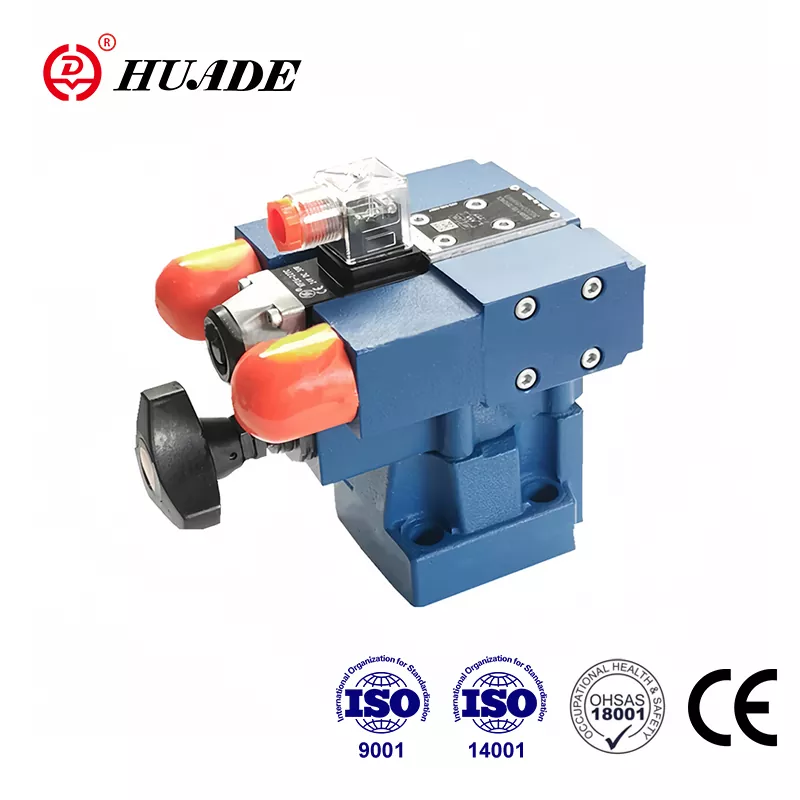

Valvola di scarico della pressione DB3U

Huade Hydraulic presta maggiore attenzione alla praticità dei suoi prodotti. La valvola di sollievo a pressione DB3U è competitiva con prodotti ben conosciuti con buona qualità e prezzo più basso. Huade Hydraulic ha introdotto la tecnologia all'avanguardia da Rexroth a causa di due cooperazione a lungo termine con Rexroth. Come marchio leader nell'industria idraulica cinese, le valvole di soccorso a pressione Huade® vincono un ampio riconoscimento del mercato e la fiducia degli utenti. Tutti i rami dell'impresa hanno superato ISO9001, ISO14001 e OH SAS18001. I prodotti principali Huade® hanno ricevuto il certificato CCS (China Classification Society) e ampiamente utilizzato nel settore marino.

Parametro del prodotto della valvola di scarico della pressione DB3U

Funzionalità del prodotto e applicazione della valvola di scarico della pressione DB3U

Caratteristiche:

▶ Montaggio della piastra sottogruppo

▶ Collegamento filettato

▶ Installazione in collettori

▶ 3 Elementi di regolazione:

. Manopola rotante

. Avvitare con esagono interno e cappuccio protettivo

. Manopola rotante con scala

▶ Controllo azionario del solenoide tramite valvola direzionale montata

Applicazione:

La valvola di scarico della pressione DB3U viene utilizzata per la limitazione della pressione operativa.

Sezione e simboli della valvola di scarico della pressione DB3U

Tipi DB3U Le valvole di pressione sono valvole a pressione a operazione pilota. Possono essere passati a diversi (stadio di pressione 2 o 3) dai solenoidi attuati.

Le valvole di scarico della pressione sono costituite principalmente dalla valvola principale. Valvola di controllo 4/3,4/1 direzionale (tipo We5 ...) e tre valvole pilota.

Nella condizione de-energizzata la pressione nella porta A è impostata dalla valvola pilota (7).

La pressione presente nella porta A agisce sulla bobina principale (1). Allo stesso tempo, la pressione viene applicata tramite le linee di controllo (12) e (4), che sono dotate di orifizi (2) e (3), sul lato caricato a molla della bobina principale (1) e sul poppetto (6) nella valvola di controllo pilota (7). Se la pressione nella porta A supera il valore impostato alla molla (8), il poppet

(6) si apre contro la primavera (8).

Il segnale per questo arriva internamente tramite le linee di controllo (12) e (4) dalla porta A. Il fluido di pressione sul lato caricato a molla della bobina principale (1) ora scorre attraverso la linea di controllo (3), Poppet (6) nella camera della molla (9). Nel tipo db3u ... 30/..., scorre internamente tramite la linea di controllo (10) a serbatoio o nel tipo db3u..30/.. y .., esternamente tramite la porta y. a causa degli orifizi (2) e (3) si verifica una caduta di pressione nella bobina principale (1), la connessione dalla porta A alla porta B è aperta. Ora il fluido di pressione scorre dalla porta A alla porta B mantenendo la pressione di funzionamento del set di valvole.

Quando il solenoide "A" è eccitato: la pressione nella porta A è impostata dalla valvola pilota II.

Quando il solenoide "B" è eccitato: la pressione nella porta A è impostata dalla valvola pilota I.

La pressione di impostazione della valvola pilota (7) dovrebbe essere superiore alla pressione di impostazione del pilota I e II.

Tipo DB2U

Le valvole di pressione DB2U sono costituite principalmente da una valvola di controllo direzionale (tipo We5 ...) e tre valvole pilota, la funzione di questa valvola è sostanzialmente la stessa del tipo di valvola DB3U.

Struttura della valvola di scarico della pressione DB3U

Simboli
