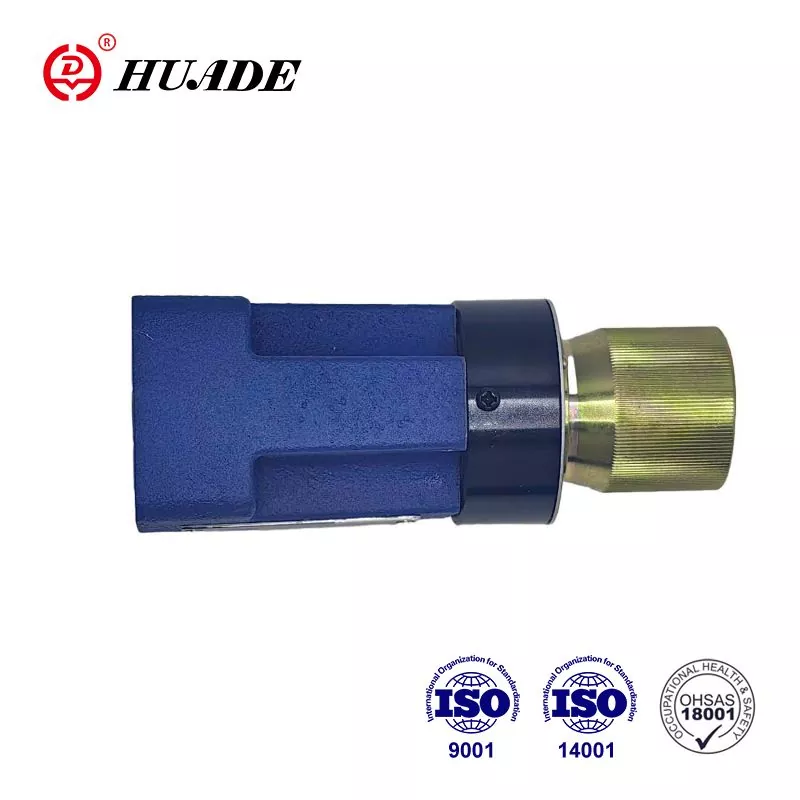

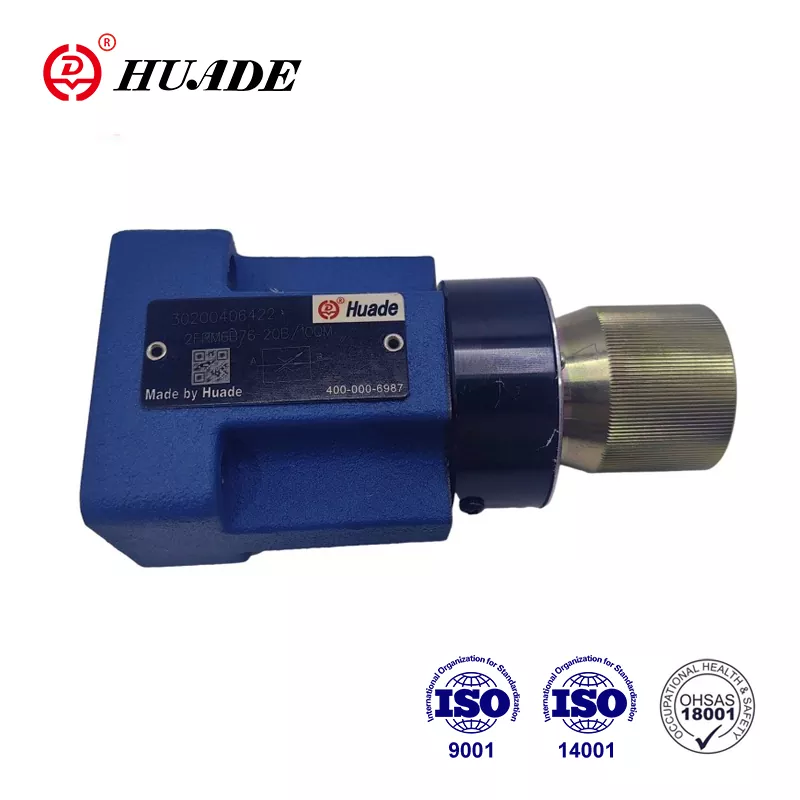

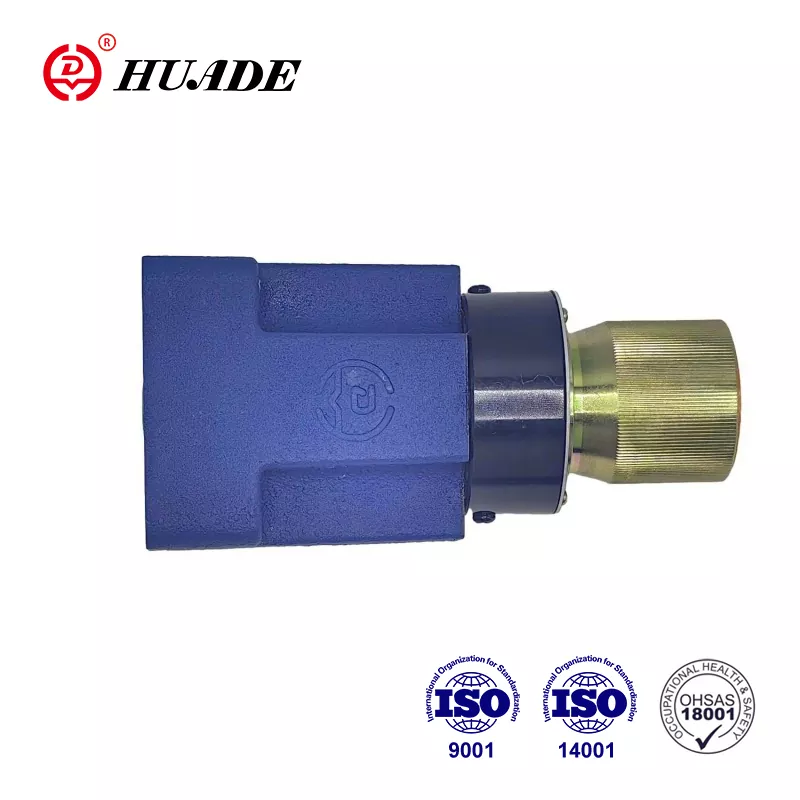

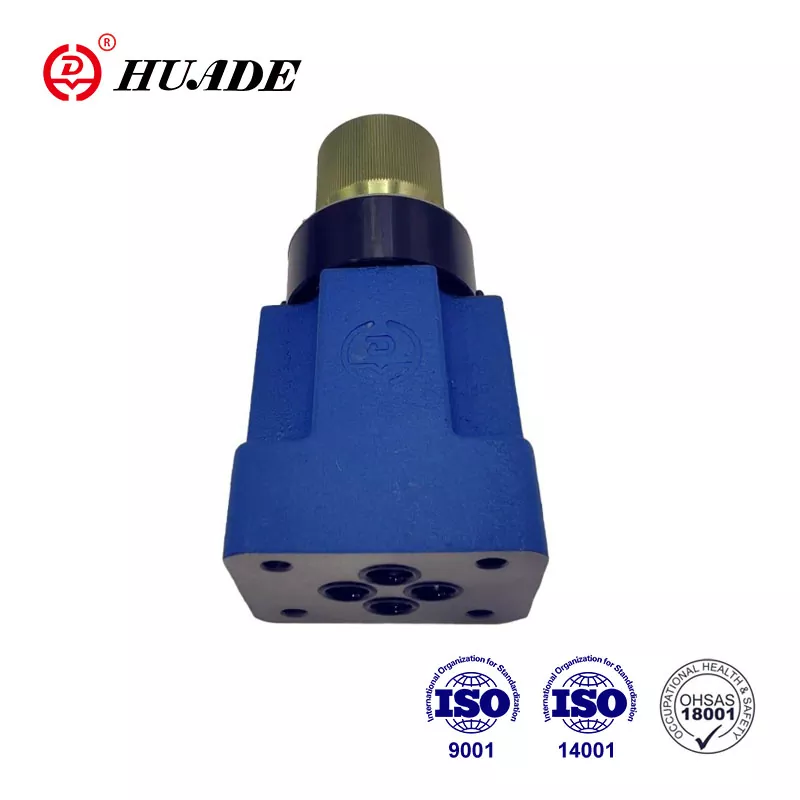

La valvola regolatrice di portata tipo 2 FRM è una valvola regolatrice di portata a 2 vie. La fabbrica si concentra sulla praticità dei prodotti controllandone rigorosamente la qualità. Mira a fornire valvole di flusso idraulico di alta qualità che i clienti possono permettersi. Le valvole di flusso Huade® 2FRM 6 sono più avanzate nella tecnologia grazie all'introduzione di una tecnologia all'avanguardia. L'imballaggio del prodotto può essere personalizzato, come l'imballaggio in scatola di legno, l'imballaggio in plastica e l'imballaggio in cartone standard.
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosforico (per guarnizione FPM) |
|||||
|
Intervallo di temperatura del fluido in pressione (℃) |
da -30 a +80 |
|||||
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
|||||
|
Flusso qv max (l/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Portata qv min a 10 MPa (l/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Portata qv min a 31,5 MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Differenza di pressione ∆p con ritorno libero B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Differenza di pressione minima (MPa) |
0,6-1,2 |
|||||
|
Stabilità della pressione fino a ∆p = 31,5 MPa (%) |
Maestro 2 (Qmax) |
|||||
|
Pressione d'esercizio massima sulla porta A (MPa) |
al 31.5 |
|||||
|
Contaminazione (μm) |
25 (Q<5 l/min) 10 (Q<0,5 l/min) |
|||||
|
Peso (kg) |
circa 1,3 |
|||||
Caratteristiche:
▶ Chiusura esterna del compensatore di pressione, opzionale
▶ Valvola di ritegno, opzionale
▶ Manopola con scala
▶ Con serratura.opzionale
1) Se utilizzato insieme a una piastra raddrizzatore fino a 21 MPa
Applicazione:
La valvola di controllo del flusso 2FRM 6 viene utilizzata per mantenere un flusso costante, indipendente dalla pressione e dalla temperatura.
Generale:
La valvola di controllo del flusso a 2 vie 2FRM 6 è composta fondamentalmente da alloggiamento (1), manopola (2), orifizio (3), compensatore di pressione (4) e una valvola di ritegno opzionale.
Valvola regolatrice di portata tipo 2FRM 6 B.._20B/M
(senza chiusura esterna, senza valvola di ritegno)
Il flusso dall'attacco A a B viene strozzato nella posizione di strozzamento (5). La sezione trasversale dello strozzatore viene variata ruotando la manopola (2). Per mantenere la portata costante, indipendentemente dalla pressione, a
il compensatore di pressione (4) è montato nell'attacco B a valle della posizione della farfalla (5). La molla di compressione (6) preme l'orifizio (3) e il compensatore di pressione (4) verso l'esterno contro i rispettivi arresti e mantiene quindi il compensatore di pressione (4) in posizione aperta quando non c'è flusso attraverso la valvola. Quando il fluido scorre attraverso la valvola, la pressione che agisce nella porta A applica una forza al compensatore di pressione (4) attraverso l'orifizio (7). Il compensatore di pressione (4) si sposta nella posizione di compensazione finché le forze non si bilanciano. Se la pressione nel raccordo A aumenta, il compensatore di pressione (4) si muove in direzione di chiusura finché non viene nuovamente raggiunto l'equilibrio delle forze. Grazie a questa continua azione di compensazione del compensatore di pressione, si ottiene un flusso costante. Per controllare il flusso attraverso la valvola in entrambe le direzioni, sotto questa valvola di controllo del flusso può essere montata una piastra intermedia raddrizzatore tipo Z4S 6.
Struttura della valvola regolatrice di flusso 2FRM 6-20B/...M...
Tipo 2FRM 6A..-20B/..R
La funzione di questa valvola è sostanzialmente identica a quella della valvola tipo 2FRM 6 B..-20B/..M
Tuttavia, questo tipo di valvola di controllo del flusso è dotata di una porta esterna che consente di collegare il compensatore di pressione (4) tramite la porta P(11). La pressione esterna che agisce nell'attacco P(11) attraverso l'orifizio (10) mantiene chiuso il compensatore di pressione (4) contro la forza della molla di compressione (6). Quando la valvola direzionale collegata (9) viene azionata per consentire il flusso da P a B, si ottiene una regolazione ad anello chiuso come nel tipo 2 FRM 6 B. In questo modo si evita un salto all'avvio.
Questa versione con chiusura esterna del compensatore può essere utilizzata solo per il controllo del meter-in.
Il flusso di ritorno libero dall'attacco B ad A avviene tramite la valvola di ritegno(8).
Struttura della valvola di controllo del flusso 2FRM 6A..-20B/..R
Esempi di applicazione
Simbolo della valvola regolatrice di flusso a 2 vie 2FRM 6
