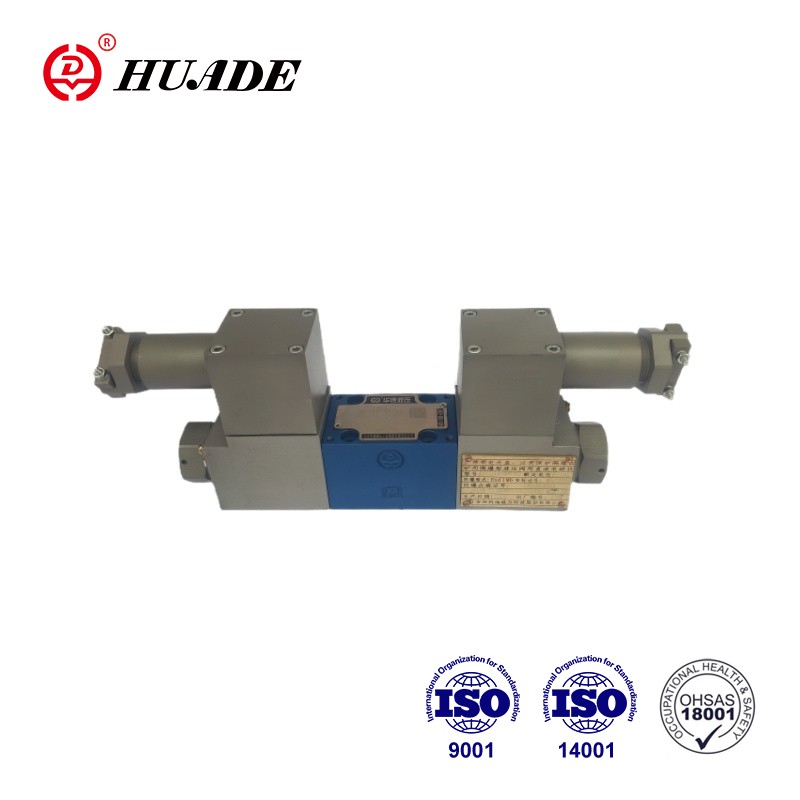

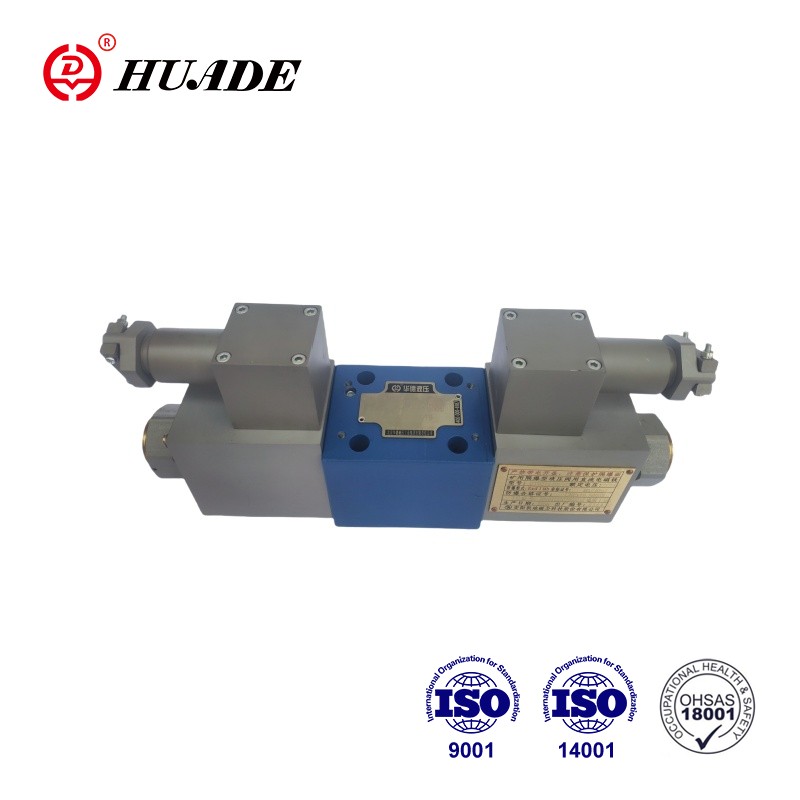

Le valvole direzionali proporzionali antideflagranti Huade 4WRA 6-2X sono valvole direzionali proporzionali a 4/2 e 4/3 vie. Sono progettati come componenti ad azionamento diretto per il montaggio su piastra. L'azionamento avviene mediante solenoidi proporzionali con filetto centrale e bobina estraibile. I solenoidi sono controllati da un'elettronica di controllo esterna. Questa valvola antideflagrante 4WRA 6-2X ha un'ampia gamma di applicazioni, principalmente in aree in cui è richiesto un controllo preciso del flusso, della pressione, della velocità e di altri parametri del sistema idraulico.
| Idraulico | |||
| Installazione | Facoltativo, preferibilmente orizzontale | ||
| Dimensione nominale | 6 | 10 | |
| Peso (kg) | 4WRA...2X | 2 | 6.6 |
| Portata nominale Qvnom a △p = 10 bar (L/min) | 7, 15, 26 | 30, 60 | |
| Isteresi (%) | ≤5 | ||
| Intervallo di inversione (%) | ≤1 | ||
| Sensibilità della risposta (%) | ≤ 0,5 | ||
| Pressione massima di esercizio | Porte A,B,P (bar) | 350 | |
| Porta T (bar) | 210 | ||
| Fluido in pressione | Olio minerale (HL,HLP) secondo DIN 51524 | ||
| Altri fluidi in pressione su richiesta! | |||
| Intervallo di temperatura dell'aria ambiente (℃) | 4WRA...2X | Da -20°C a 70°C (da -4°F a 158°F) | |
| Campo di viscosità (mm2/S) | da 20 a 380 (preferibilmente da 30 a 46) | ||
| Classe di pulizia dei fluidi | NAS1638 classe 9 o ISO 4406 classe 20/18/15 | ||
| Elettrico | ||||
| 1)Dati solenoide | ||||
| Tipo di tensione | DC | |||
| Segnale del valore nominale per 4WRA | ±10V o 4~20mA | |||
| Corrente max per solenoide (A) | 2.5 | 1.5 | 0.8 | |
| Resistenza bobina solenoide (Ω) | Valore freddo a 20°C | 2 | 4.8 | 19.5 |
| Valore massimo caldo | 3 | 7.2 | 28.8 | |
| Dovere (%) | ED100% | |||
| Temperatura massima della bobina (℃) | 150 | |||
| Protezione valvola secondo EN60529 | IP65 | |||
| 2) Elettronica di controllo | ||||
| Amplificatore | 4WRA...2X | VT-VSPA2-...-2X | ||
| Tensione di alimentazione (V) | Voltaggio nominale | 24 | ||
| Valore limite inferiore | 21/22(4WRA) | |||
| Valore limite superiore | 35 | |||
| Consumo energetico dell'amplificatore (A) | Imax | <1,8 | ||
| Corrente impulsiva | 3 | |||
Caratteristiche:
▶Valvola direzionale proporzionale ad azionamento diretto per controllare la direzione e l'entità di un flusso
▶Per montaggio su piastra: lo schema delle porte è conforme a ISO4401
▶Azionamento mediante solenoidi proporzionali con filettatura centrale e bobina estraibile
▶Bobina di controllo centrata a molla
Applicazione:
La valvola direzionale proporzionale antideflagrante 4WRA 6-2X può essere utilizzata nella produzione di macchinari pesanti, macchine utensili, automazione industriale.
Le valvole sono essenzialmente costituite da: corpo (1) con superficie di montaggio, cassetto di comando (3) con molle di compressione (2), solenoidi (4) con filettatura centrale.
Con i magneti (4) diseccitati, il cassetto di comando (3) viene mantenuto in posizione centrale dalle molle di compressione (2 ).
Azionamento diretto del distributore a cassetto (3) eccitando uno dei solenoidi proporzionali (4), ad es. comando del magnete a destra, quindi spostamento del cassetto di comando (3) verso sinistra in proporzione al segnale elettrico d'ingresso e collegamento da P ad A e da B a T tramite sezioni trasversali a orifizio con caratteristica di flusso progressiva.
4WRA(E)...A-2X le 2 valvole a posizione commutata sono tuttavia dotate solo del magnete "a". Sul solenoide proporzionale "b" è montato un tappo (6).
Simboli della valvola direzionale proporzionale antideflagrante 4WRA 6-2X
