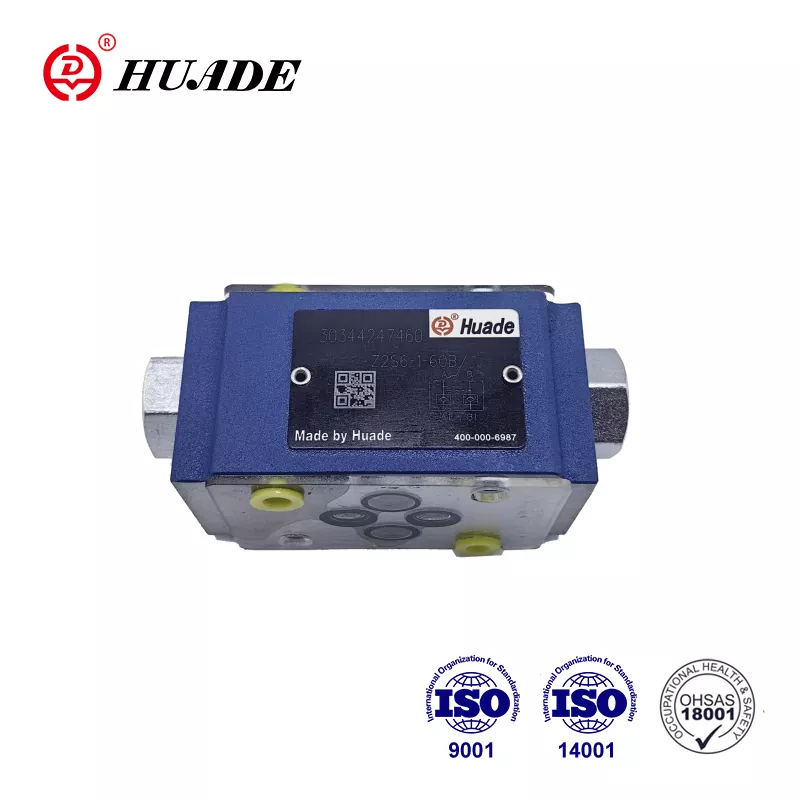

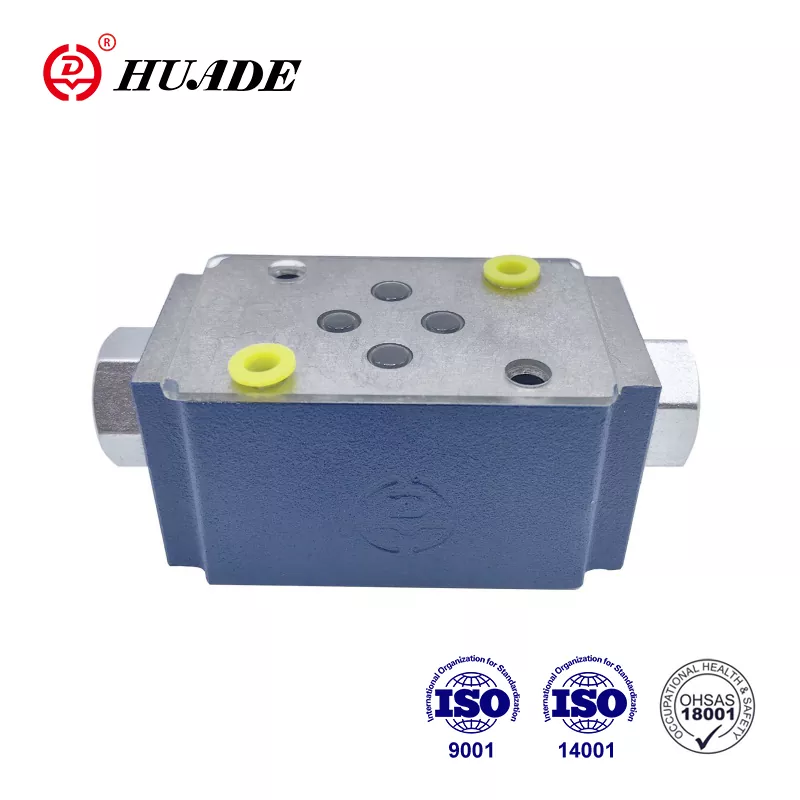

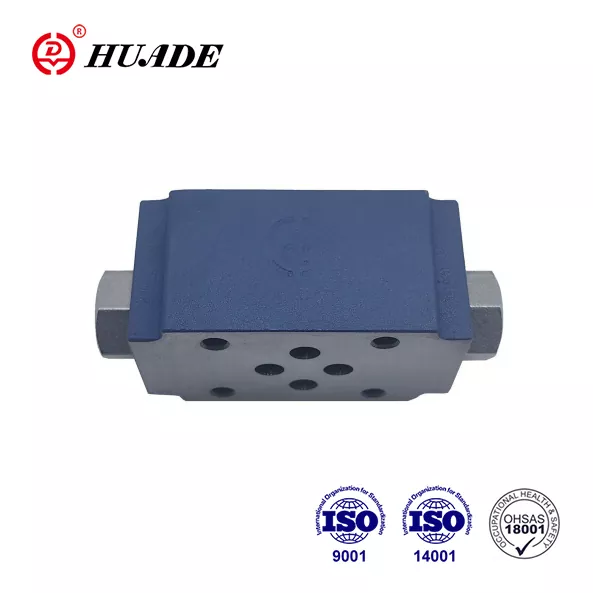

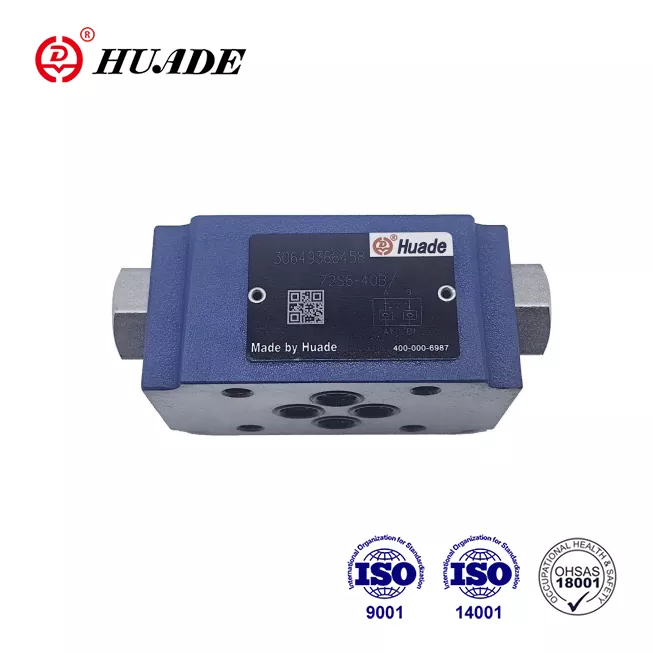

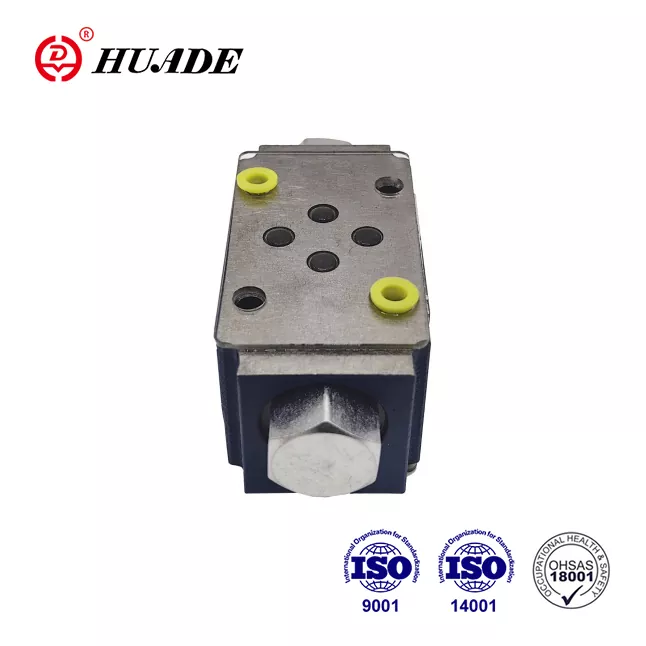

Piastra intermedia con valvola di ritegno Z2S 6

Grazie alla sua esperienza di sette anni nella collaborazione con Rexroth dal 1979, Huade ha incorporato la tecnologia più all'avanguardia di Rexroth. La valvola di ritegno Huade® Z2S 6 può sostituire completamente la stessa serie offerta da Rexroth. Ha un prezzo migliore. La fabbrica ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole idrauliche Huade® sono utilizzate nell'industria militare grazie alle prestazioni affidabili. È più avanzato nella tecnologia e più durevole rispetto ai prodotti simili di questa linea. È un marchio nazionale ben noto in Cina.

Parametro del prodotto della piastra intermedia con valvola di ritegno Z2S 6

Caratteristiche del prodotto e applicazione della piastra sandwich con valvola di ritegno Z2S 6

Caratteristiche:

▶ Per l'utilizzo in gruppi di impilamento verticale

▶ Per la chiusura senza perdite di uno o due attacchi di servizio

▶ Schema delle connessioni secondo Din 24 340 forma A, ISO4401 e CETOP - RP 121H

Applicazione:

Questa valvola di ritegno Z2S viene utilizzata per l'installazione con impilamento verticale. Può sigillare una o due porte dell'olio funzionanti senza perdite, secondo necessità.

Funzioni,sezione,simboli della piastra intermedia con valvola di ritegno Z2S 6

Le valvole di ritegno pilotate idrauliche tipo Z2S sono del tipo a piastra intermedia. Vengono utilizzati per la chiusura senza perdite di una o due porte di servizio, anche per lunghi periodi di tempo. Il flusso libero avviene da A1 ad A2 o da B1 a B2. Il flusso in A1 B1 nella direzione opposta è bloccato. Quando il fluido scorre da A1 ad A2, la bobina (1) viene pressurizzata e spinta verso destra, aprendo così la valvola a otturatore sferico (2) che a sua volta apre l'otturatore (3). Per garantire la corretta chiusura della valvola, le porte di servizio A2 B2 della valvola direzionale devono essere collegate al serbatoio in posizione neutra.

Simbolo di Z2S

Vista in sezione di Z2S 6

Tipico esempio circuitale di Z2S
