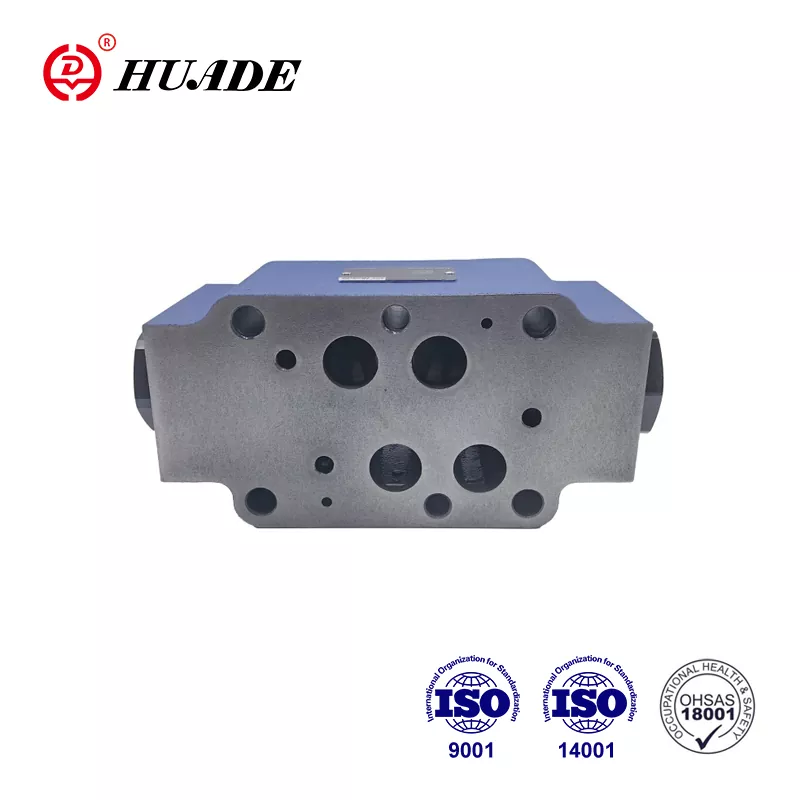

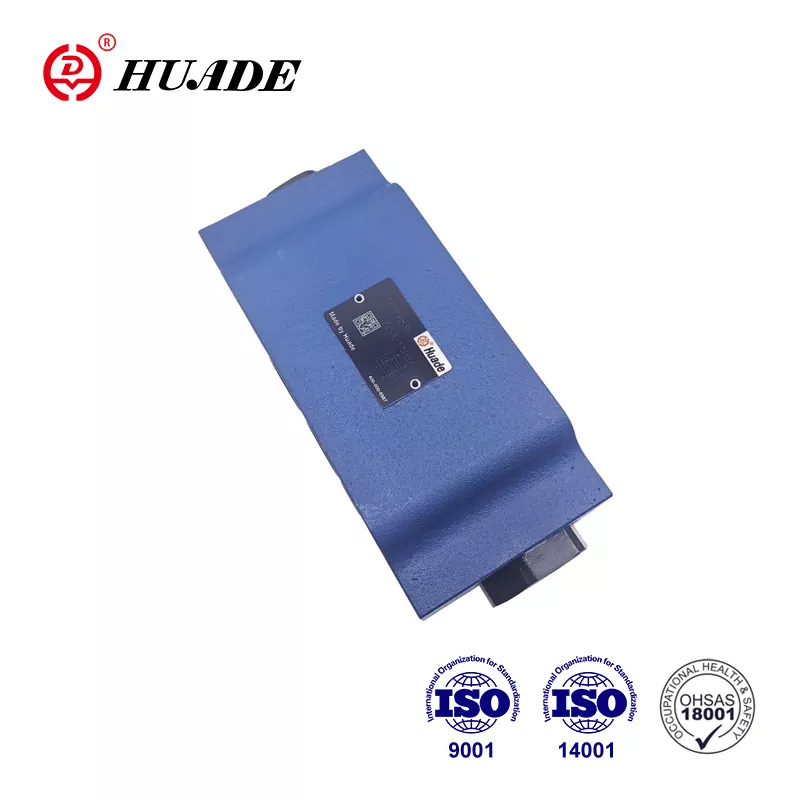

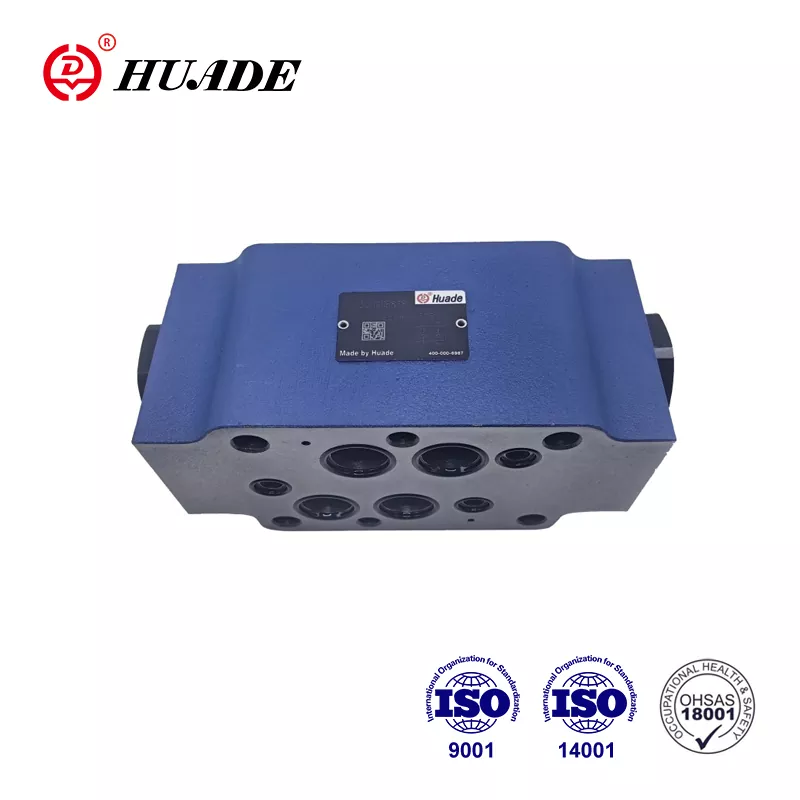

Nata nel 1979 grazie ad una partnership strategica tra il governo cinese e quello tedesco, Huade ha collaborato due volte con Rexroth. La valvola di ritegno Huade® Z2S 16 può sostituire la Z2S 16 di Rexroth della stessa serie. Il prezzo è più ragionevole. La fabbrica dispone di un buon sistema di ispezione per garantire prestazioni stabili. Ogni Z2S 16 verrà imballato in cartoni standard e imballaggi in plastica impermeabile prima di lasciare la fabbrica. Huade ha superato ISO9001, ISO14001 e OH SAS18001. Le valvole direzionali idrauliche Huade® sono utilizzate nell'industria militare grazie alle prestazioni affidabili. È un vecchio marchio nazionale in Cina.
|
Misurare |
6 |
10 |
16 |
22 |
|
Portata massima (L/min) |
a 60 |
a 120 |
a 300 |
a 450 |
|
Pressione operativa massima (MPa) |
al 31.5 |
|||
|
Pressione di apertura (MPa) |
Vedi curve caratteristiche |
|||
|
Indicazioni |
Vedi simboli |
|||
|
Rapporto dell'area |
A1/A2=1:3 |
A1/A2=1:11.45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Fluido in pressione |
Oli minerali (per guarnizioni NBR) o estere fosforico (per guarnizioni FPM) |
|||
|
Intervallo di temperatura del fluido in pressione (℃) |
-30～+80 |
|||
|
Intervallo di viscosità (mm2/s) |
da 2,8 a 500 |
|||
|
Peso (Kg) |
circa 0,8 |
circa 3 |
circa 6,5 |
circa 12 |
Caratteristiche:
▶ Per l'utilizzo in gruppi di impilamento verticale
▶ Per la chiusura senza perdite di uno o due attacchi di servizio
▶ Schema delle connessioni secondo Din 24 340 forma A, ISO4401 e CETOP - RP 121H
Applicazione:
Questa valvola di ritegno Z2S viene utilizzata per l'installazione con impilamento verticale. Può sigillare una o due porte dell'olio funzionanti senza perdite, secondo necessità.
La valvola di ritegno pilotata tipo Z2S 16 ha un design a piastra intermedia. Viene utilizzato per la chiusura senza perdite di una o due porte di servizio, anche per lunghi periodi di tempo. Il flusso libero avviene da A1 ad A2 o da B1 a B2. Il flusso in A1 B1 nella direzione opposta è bloccato. Quando il fluido scorre da A1 ad A2, la bobina viene pressurizzata e spinta verso destra, aprendo così la valvola a otturatore sferico che a sua volta apre l'otturatore. Per garantire la corretta chiusura della valvola, le porte di servizio A2 B2 della valvola direzionale devono essere collegate al serbatoio in posizione neutra.
Simbolo di Z2S
Tipico esempio circuitale di Z2S
