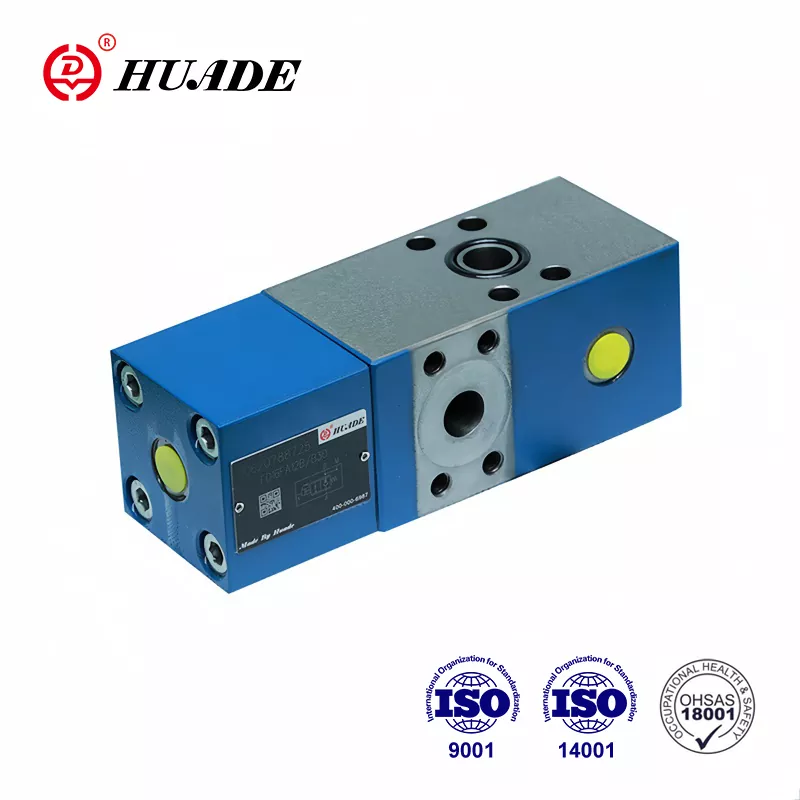

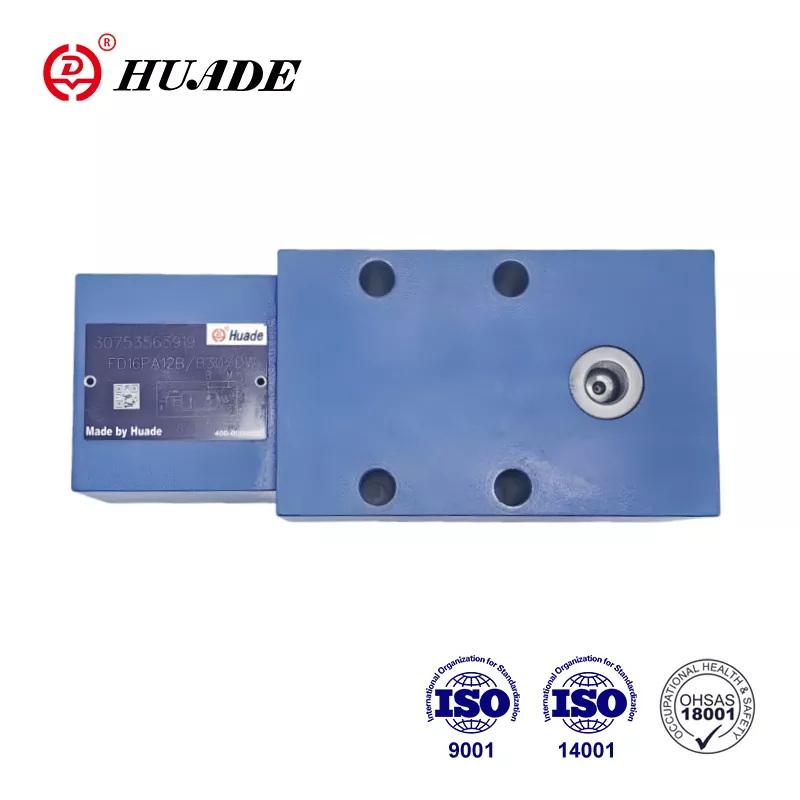

La valvola di flusso FD 12 viene utilizzata nel sistema idraulico per controllare la velocità del motore idraulico e del cilindro. Ha alta qualità e prezzo economico. Huade Hydraulic controlla con successo il costo dei prodotti e fornisce ai clienti valvole idrauliche di controllo Q-meter FD convenienti. Uno dei motivi della buona qualità è che Huade Hydraulic dispone di un buon sistema di ispezione. La fabbrica ha introdotto più di 750 apparecchiature avanzate provenienti da tutto il mondo. Tutte le valvole di flusso fornite da Huade Hydraulic soddisfano gli standard internazionali.
|
Pressione d'esercizio, porte A, X (MPa) |
al 31.5 |
|
Pressione di esercizio. porta B (MPa) |
a 42 |
|
Pressione pilota, porta X (campo di controllo del flusso) (MPa) |
min.2-3,5, max.31,5 |
|
Pressione di cracking, da A a B (MPa) |
0.2 |
|
Pressione di impostazione per la valvola limitatrice della pressione secondaria (MPa) |
a 40 |
|
Flusso (l/min) |
80 (taglia 12) 200 (taglia 16) |
|
Rapporto dell'area della pre-apertura |
area sede otturatore/area bobina pilota=1/20 |
|
Intervallo di temperatura del fluido in pressione (℃) |
da -30 a+80 |
|
Intervallo di viscosità (mm²/s) |
da 10 a 800 |
|
Fluido in pressione |
Olio minerale (per guarnizione NBR) o estere fosfato (per guarnizione FPM) |
Caratteristiche:

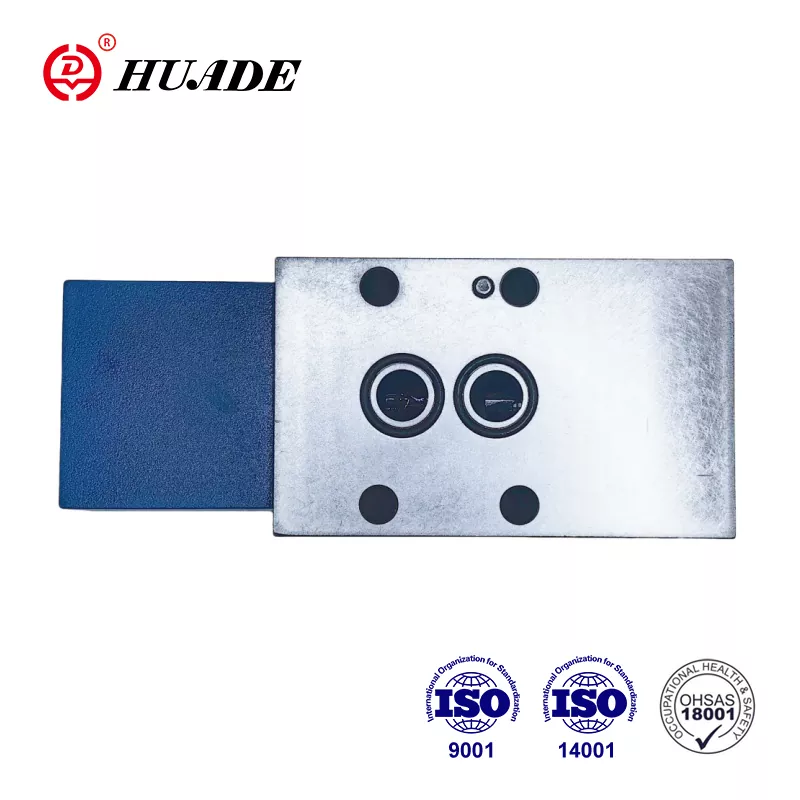

▶ Schema delle connessioni secondo DIN 24 340, da D,ISO 5781 e CETOP - RP 121H
▶ Valvola di ritegno pilotata, senza perdite. Il check-Q-meter controlla il flusso di ritorno Q2 in relazione al flusso diretto nel lato opposto dell'attuatore Q1 con i cilindri, deve essere preso in considerazione il rapporto delle aree (Q2=Q1φ).
▶ Valvola by-pass, flusso libero nella direzione opposta
▶ Valvola limitatrice di pressione secondaria incorporata opzionale (solo per valvola con attacchi flangiati).
Applicazione:
Le valvole Check-Q-meter FD12 vengono utilizzate nei sistemi idraulici per influenzare la velocità dei motori e dei cilindri idraulici indipendentemente dal carico (impedisce la fuga). Inoltre è presente una funzione isolata per la sicurezza contro lo scoppio dei tubi.

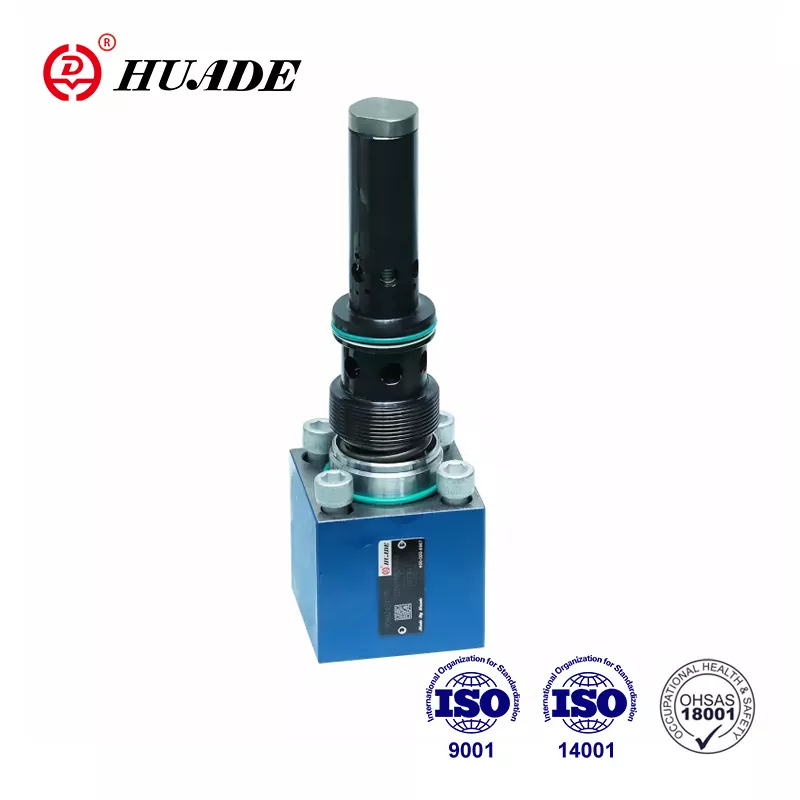

Il check-Q-meter comprende fondamentalmente l'alloggiamento (1), l'otturatore principale (2), la parte pilota (3), la bobina pilota (4), la bobina di smorzamento (5) e lo smorzamento pilota (6).
Struttura della valvola Check-Q-Meter FD 12
Simbolo della valvola Check-Q-Meter FD 12
Esempi di circuiti
Nota:
Due check-Q-meter non possono essere utilizzati per controllare due cilindri che sono costretti meccanicamente a muoversi insieme, poiché non è possibile garantire la sincronizzazione e la stessa pressione in ciascun cilindro.
Pertanto, i cilindri devono essere dotati di due valvole di ritegno pilotate, tipo SL. Il check-Q-meter è montato su una linea comune.
In questo caso la pressione di carico non deve superare i 20MPa!
